Filtre à sable hors sol Polaris
®
Prestige
|
Manuel du propriétaire
Page 19

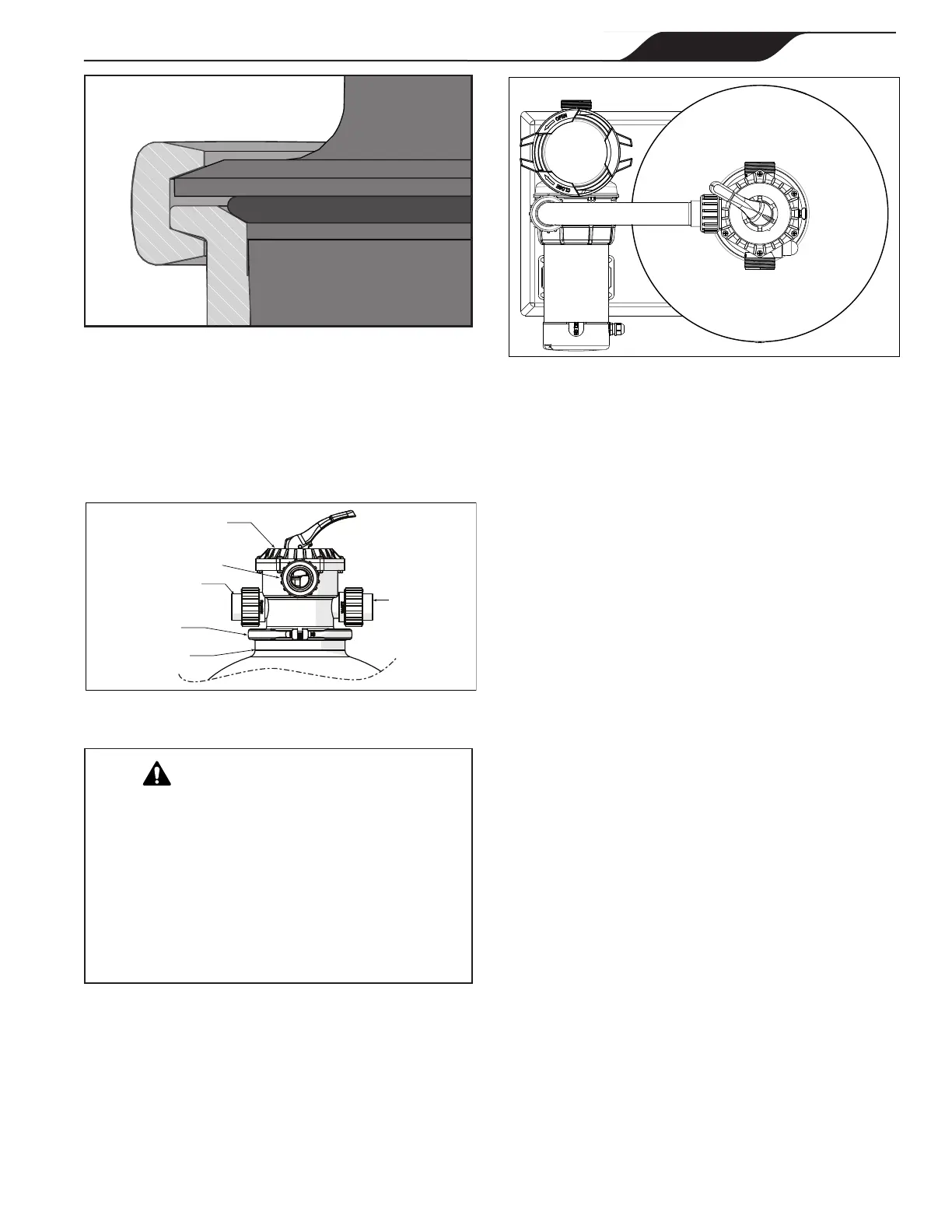

Collier de
soupape
Réservoir
de filtre
Bride corps de soupape
Joint torique
5. Positionner le collier de la soupape à voies multiples de
manière à ce que les boulons soient accessibles après
la plomberie du ltre.
6. Utiliser un tournevis cruciforme pour xer le collier.
7. Serrage alterné du collier de soupape d'un côté à
l'autre.
8. Ne pas trop serrer le collier.
Réservoir
de filtre
Soupape à
voies multiples
Entrée de pompe
Retour
Évacuation
des eaux
usées
Collier de
soupape
4.6 Tuyauterie
AVERTISSEMENT
Le ciment PVC et l'apprêt peuvent produire des
vapeurs qui peuvent être dangereuses pour la santé.
Utiliser du ciment PVC pour joindre les conduits
uniquement dans un endroit bien ventilé où les vapeurs
ne peuvent pas s'accumuler.
La pâte à conduit ne doit JAMAIS être utilisée sur
les letages en plastique. La pâte à conduit a󰀨aiblira
gravement le plastique, provoquant des fuites et
pouvant provoquer la rupture du plastique. NE PAS
TROP SERRER.
Veiller à réaliser tous les raccords de tuyauterie en conformité
avec les codes locaux de plomberie et de construction.
1. À l'aide d'un adhésif pour tuyau approprié, raccorder le
ltre au système de recirculation de l'eau de la piscine.
2. Raccorder la conduite de refoulement de la pompe à
l’orice de la pompe sur la soupape à voies multiples.
3. Raccorder la conduite de retour à l’orice de retour de
la soupape à voies multiples.
4. Raccorder la conduite d'évacuation à l’orice
d'évacuation de la soupape à voies multiples.
5. Raccorder les tuyaux à l'aide des raccords fournis avec
le ltre. Ne pas utiliser de ruban PTFE (plomberie) ni
de pâte à joint pour tuyaux sur les écrous-raccords.
Assembler les raccords à sec et serrer à la main.
6. Les adaptateurs de tuyauterie sont dimensionnés pour
un tuyau en PVC de 1 1/2 po.
Section 5. Fonctionnement
Ce ltre fonctionne sous pression. Lorsque correctement
pincé et qu’il fonctionne sans présence d’air dans le circuit
d’eau, le ltre fonctionne de manière sûre. Tous les raccords
de tuyauterie doivent être exécutés en conformité avec les
codes locaux de plomberie et de construction. Ne pas utiliser
depâteàjoint,decolleoudesolvantsurlesletsdes
écrous-raccords.
5.1 Fonctionsdelasoupapedultre
Lapompedeltrationdoitêtrearrêtéeavantd'e󰀨ectuer
des réglages sur la soupape à voies multiples. Lors du
démarrage de la pompe après avoir e󰀨ectué des réglages sur
la vanne, s’assurer de se tenir à l'écart du ltre. S’assurer que
toutes les dispositions relatives à l'élimination des eaux usées
sont conformes aux codes locaux, provinciaux ou nationaux.
Régler la poignée de la soupape sur :
• FILTRE : L'eau traverse le sable ltrant et retourne
dans la piscine. Régler pour le fonctionnement de
ltration normal. La soupape à voies multiples doit
être dans cette position pour toutes les circulations de
ltration et d'assainissement typiques.
• EAUX USÉES : L'eau contourne le sable ltrant et est
acheminée vers l’orice d'évacuation.
• RECIRCULER : L'eau contourne le sable ltrant et
retourne dans la piscine.
