25
PROLOGO
DESCRIPCIÓN FUNCIONAL
El cepillo modelo 125 está diseñado para quitar material con una anchura de
hasta 3 1/4" por una profundidad de hasta 1/8". Se pueden hacer cortes de
rebajo de hasta 7/8" de profundidad. El cepillo está equipado con una cabeza
cortadora que contiene dos cuchillas de carburo macizas reversibles.
Este instrumento se envía reunido a excepción de la cerca biselada. El
tiempo de la asamblea es aproximadamente cinco minutos y ningunos
instrumentos se requieren.
NOTE:

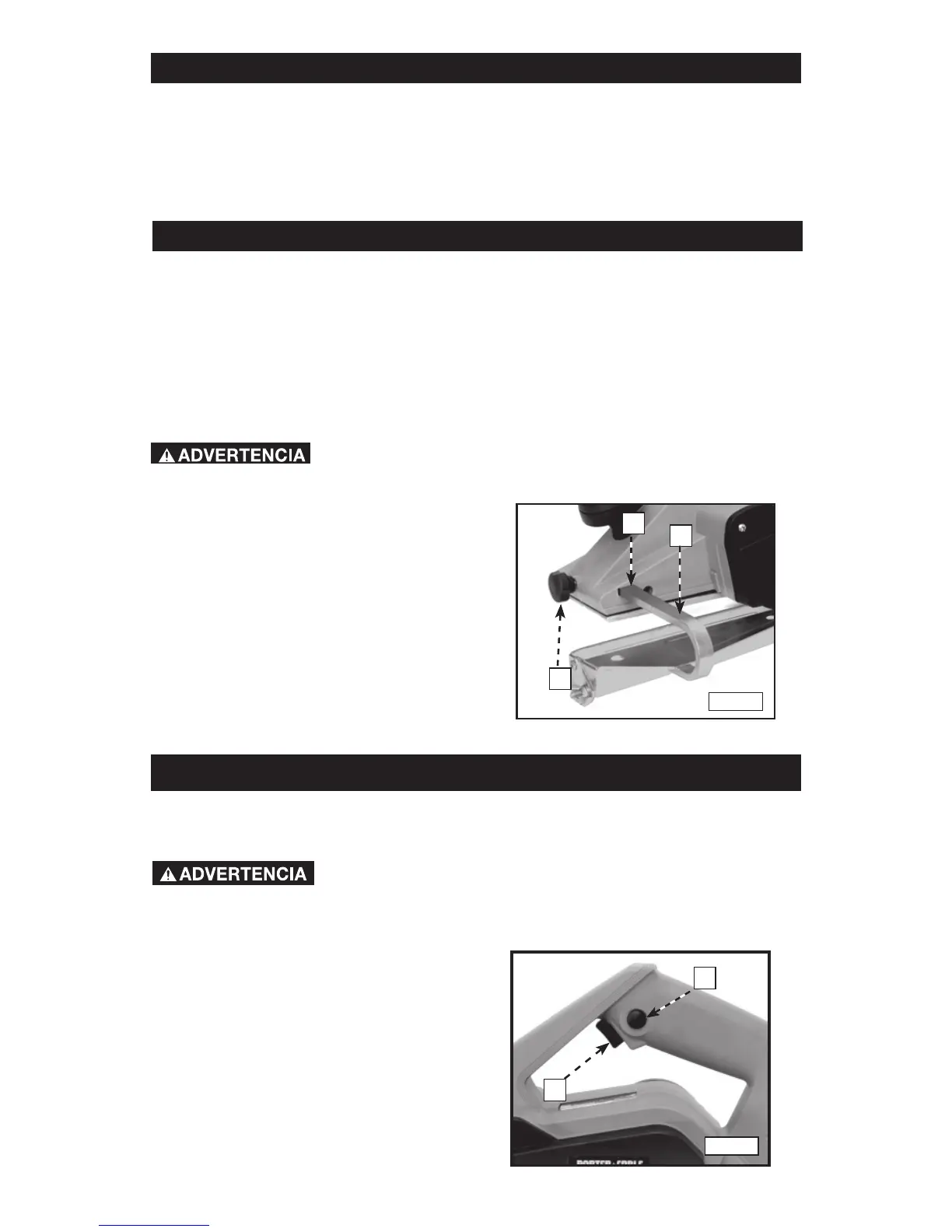

TOPE-GUÍA DE BISEL
Con el cepillo se proporciona un tope-guía de bisel como equipo estándar.
Para montar el tope-guía en el cepillo:
A
Fig. 1
B
C
ASAMBLEA
1. Afloje el pomo (A), Fig. 1,
girándolo en sentido contrario
al de las agujas del reloj 4 ó 5
vueltas.
2. Deslice el brazo del tope-guía (B)
Fig. 1) a través de la ranura rec-
tangular de la caja protectora del
cepillo.
3. Apriete el pomo (A), Fig. 1, para
retener el tope-guía en la posición
deseada.
Desconecte la máquina de la fuente de alimentación.
OPERATION
Oprima y mantenga oprimido el botón
de fijación (A) Fig. 2 mientras aprieta
el gatillo interruptor (B) Fig. 2 para
arrancar el motor. Suelte el gatillo
interruptor para detener le motor.
Fig. 2
A
B
PUESTA EN MARCHA Y DETENCIÓN DEL CEPILLO
Asegúrese de que la tensión del circuito de alimentación
sea la misma que la que se indica en la placa de especificaciones del cepillo y
de que el interruptor esté en la posición “OFF” (apagado) antes de conectar la
herramienta al circuito de alimentación.
