Porter-Cable PCC600 - Description Fonctionnelle

18
• protection auditive ANSI S12.6 (S3.19);
• protection des voies respiratoires conformes aux normes NIOSH/OSHA/MSHA.
SYMBOLES
• L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les
symboles et leurs définitions sont indiqués ci-après :
V .................volts A ............... ampères
Hz ............... hertz W .............. watts
min ..............minutes
ou AC .. courant alternatif
ou DC ..courant continu
n
o ............. sous vide
................Construction de classe I
.............. borne de mise à la minute
(mis à la terre)
...............
Construction de classe II ............ symbole d´avertissement
.../min ..........tours à la minute
.............. Lire le mode d’emploi avant l’utilisation
............Utiliser une protection respiratoire adéquate.
...........Utiliser une protection oculaire adéquate.
............Utiliser une protection auditive adéquate.
•
En cas d’utilisation d’une rallonge, s’assurer que les valeurs nominales de la rallonge
utilisée correspondent bien à celles de l’outil alimenté. L’usage d’une rallonge de calibre
insuffisant causera une chute de tension entraînant perte de puissance et surchauffe.
Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et
l’intensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le
calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.
Calibre de l minimum recommandé pour les rallonges
Longueur totale de la rallonge
25 pi 50 pi 75 pi 100 pi 125 pi 150 pi 175 pi
7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m
Calibre AWG
18 18 16 16 14 14 12

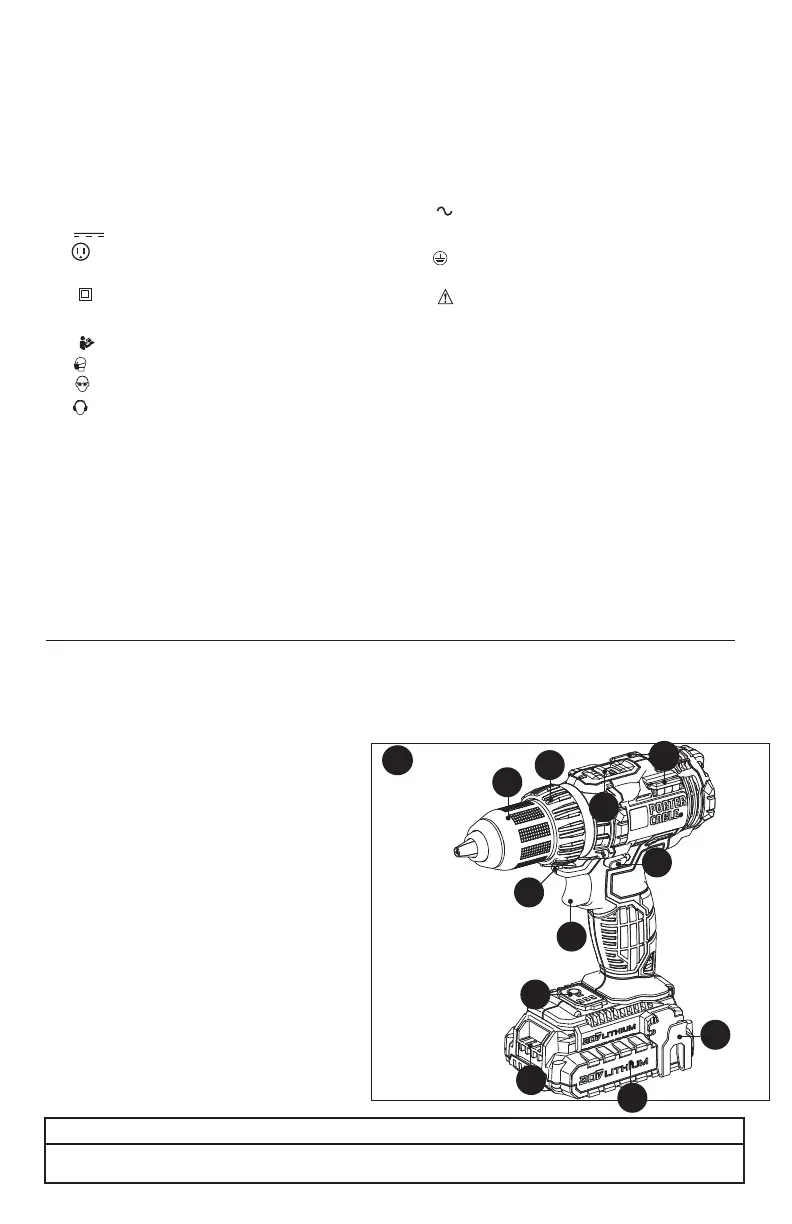

DESCRIPTION FONCTIONNELLE
Figure A
1. Détente
2. Bouton de marche avant/marche
arrière
3. Bague de réglage de couple
4. Sélecteur d’embrayage à deux
vitesses
5. Mandrin auto-serrant
6. Porte-embouts magnétiques (2)
7. Pile
8. Bouton de dégagement du bloc-
piles
9. Indicateur de niveau de charge
10. Lampe de travail à DEL
11. Clip de ceinture
A
2
1
3
4
5
7
8
9
11
10
6
Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous.
Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC685L, PCC682L
Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC695L, PCC692L, PCC699L
