33
piel, puede favorecer la absorción de productos químicos peligrosos.
ADVERTENCIA: El uso de esta herramienta puede generar o dispersar polvo
lo cual puede causar lesiones respiratorias serias y permanentes y otros tipos de
lesión. Siempre use protección respiratoria aprobada por NIOSH/OSHA para la
exposición al polvo. Dirija las partículas en dirección opuesta a su cara y cuerpo.
Símbolos
• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y
sus definiciones son los siguientes:
V .................voltios A ............... amperios
Hz ............... hertz W .............. vatios
min ..............minutos
o AC .... corriente alterna
o DC ....corriente directa
n
o ............. no velocidad sin carga
................Construcción Clase I
..............
terminal a tierra
(mis à la terre)
...............
Construcción de clase II ............ simbolo de alerta
.../min ..........revoluciones o minuto seguridad
....... Lea el manual de instrucciones antes del uso
............Use protección adecuada para las vías respiratorias
...........Use protección adecuada para los ojos
............Use protección adecuada para los oídos
• Cuando use un alargador, asegúrese de usar uno de un calibre suficiente como
para
cargar con la corriente que requerirá su producto. Un alargador de menor calibre
causará una caída en el voltaje de la línea lo que resultará en pérdida de potencia
y sobrecalentamiento. El siguiente cuadro muestra el tamaño correcto a utilizar,
dependiendo del largo del cable y el amperaje nominal. En caso de duda, utilice el
de mayor calibre. Mientras menor el número del calibre, mayor la capacidad del cable.
Tamaño mínimo recomendado del conductor para los cables de extensión
Longitud total del cable
25 pies 50 pies 75 pies 100 pies 125 pies 150 pies 175 pies
7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m
Tamaño AWG del conductor
18 18 16 16 14 14 12
DESCRIPCIÓN DE LA FUNCIONES

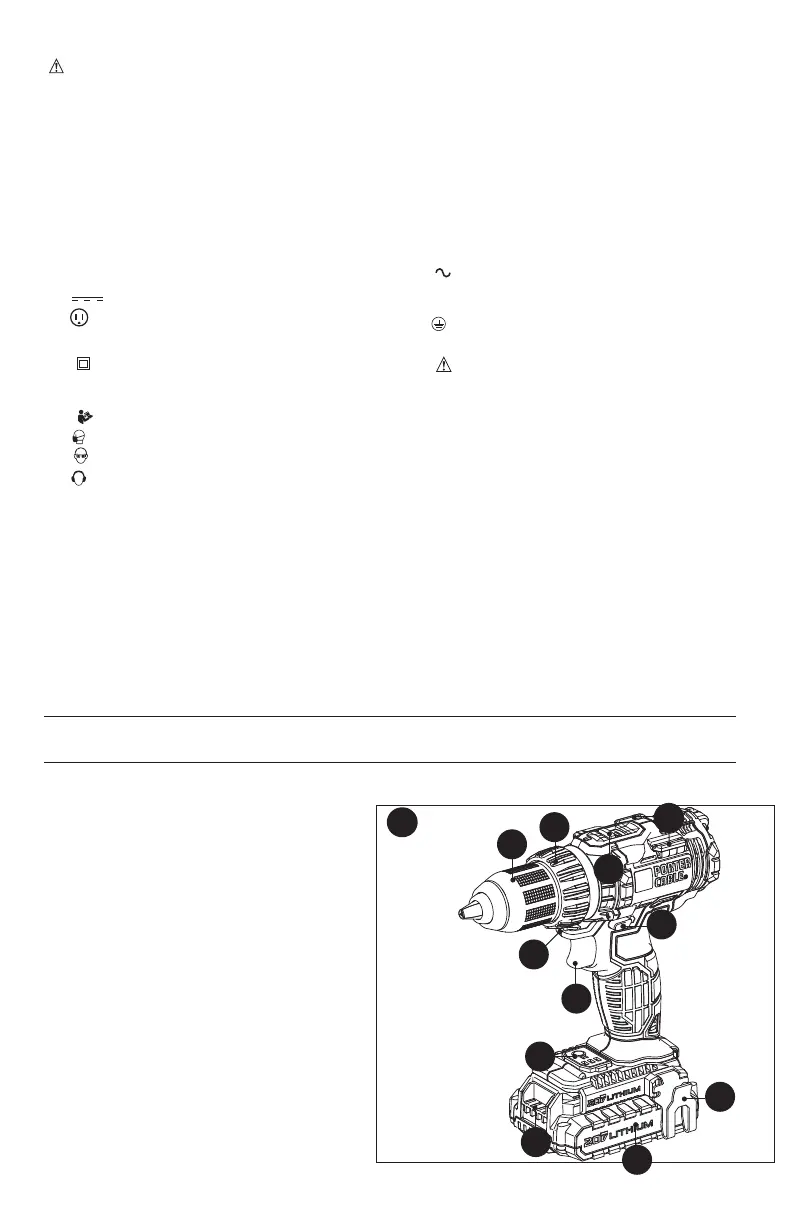

Figura A
1. Interruptor disparador
2. Botón de avance/reversa
3. Anillo de ajuste de torsión
4. Selector de engranaje de doble
alcance
5. Portabrocas sin llave
6. Sujetadores magnéticos de
puntas (2)
7. Batería
8. Botón de liberación de la batería
9. Indicador de carga de la batería
10. Luz de trabajo de LED
11. Sujetador para cinturón
A
2
1
3
4
5
7
8
9
11
10
6
