4. Couper et retirer toutes les attaches qui se trouvent sur les Câbles, l’Encadrement des
Poignées, la Commande d’Entraînement (Levier) & la Commande de Tarière(Levier).
5. Vérifiez que la connexion est précise pour les Câbles d’Entraînement /de TarièreSupérieurs et
Inférieurs. （Regarder la figure 2）

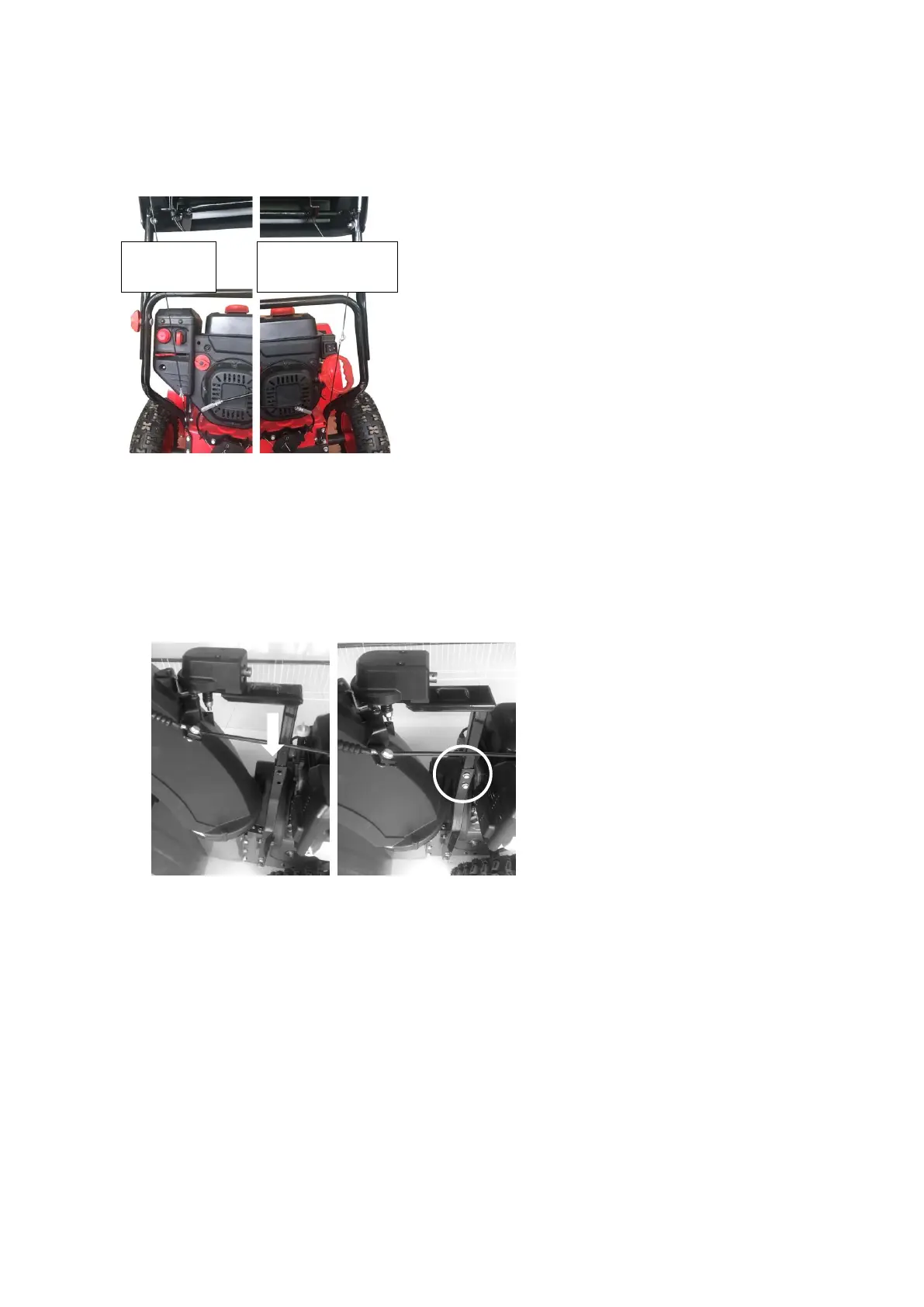

Figure 2
Etape 2 : L’installation de l’assemblage de la goulotte
1. Lors de l’installation de l’assemblage de la goulotte, il faut à noter que le Câble de déflecteur
de la Goulotte sera pré-attaché à la Poignée Supérieure.
2. Insérez l’Assemblagede Tube Inférieur de Goulotte/SupportdeDécharge à la Goulotte
spécifique qui est ouverte pour la Goulotte Inférieure de Décharge lors d’insérer le Tube de
Support à la base spécifique de l’Encadrement.（Regardez la Figure 3）
3. Fixer le Tube de Support à la base avec ( Quantité 2) les Ecrous fournis.
Figure 3
Etape 3 : L’installation de la Poignée de Goulotte
1. Faire glisser la Poignée de Goulotte à travers le guidage de la Poignée de Goulotte à côté du
Tableau de Bord Supérieur, comme l’indication de la Figure 4.
Câble de
Tarière
Câble
d’Entraînement
