75
4. Corte y quite todas las ataduras que estén en Cables, Mangos del bastidor, Control de Conducción
(Palanca) y Control de la barrena (Palanca).
5.

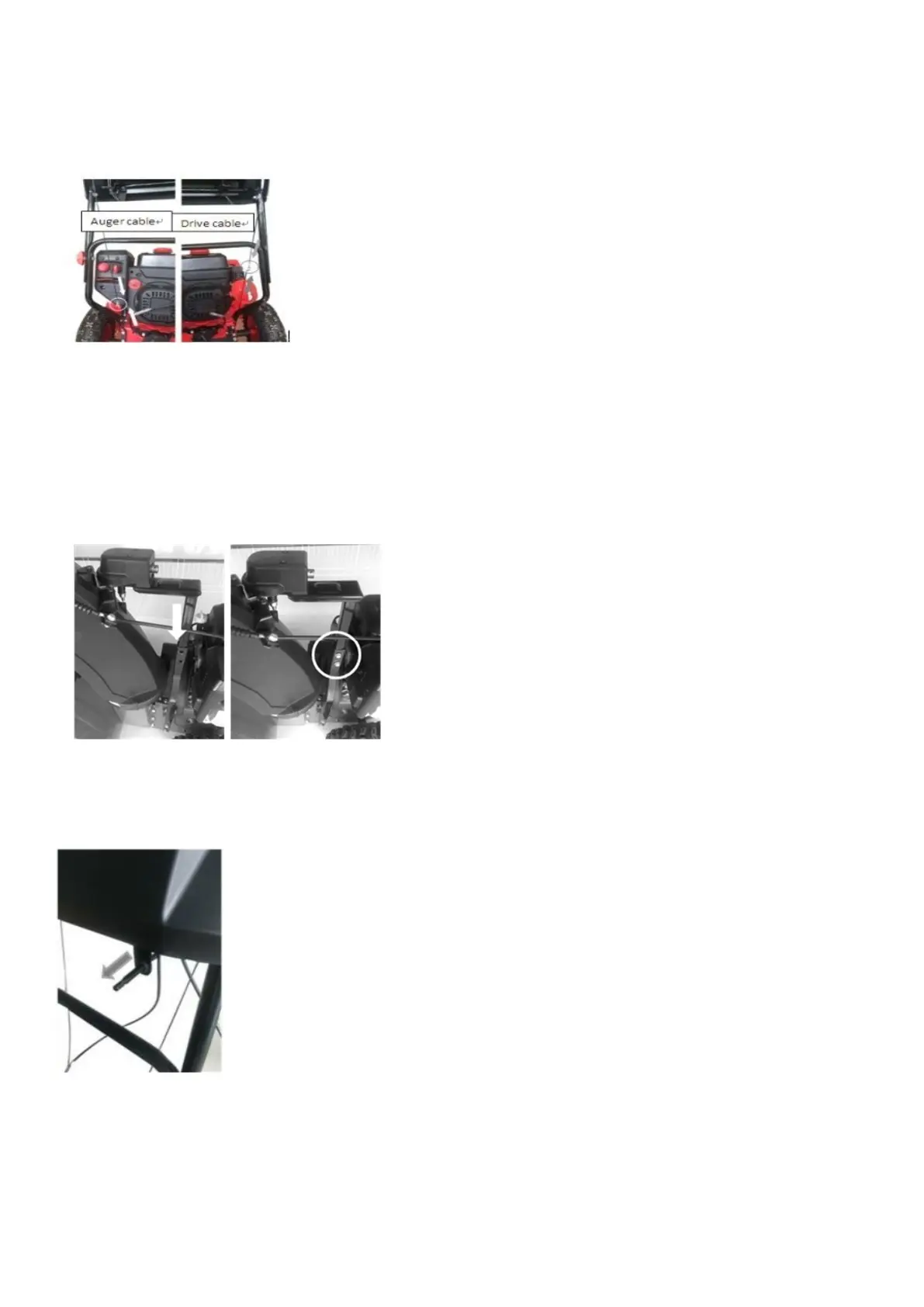

Verifique que la conexión para los cables superior / inferior de conducción / barreno sea precisa. (Ver figura 2)
Figura 2
Paso 2: Instalación del conjunto de conducto
1. Al instalar el conjunto de conducto, tenga en cuenta que el cable deflector del conducto se
pre-conectará al mango superior.
2. Inserte el conjunto del conducto de descarga inferior / tubo de soporte en la abertura designada
del conducto para el conducto de descarga inferior, mientras inserta el tubo de soporte en la base
designada del marco. (Ver figura 3).
3. Asegure el tubo de soporte a la base con (cantidad 2) Tornillos y tuercas provistos.
Figura 3
Paso 3: Instalación del mango del conducto
1.Deslice el mango del conducto a través de la guía del mango del conducto cerca del panel superior, como se
indica en la Figura 4.
Figura 4
