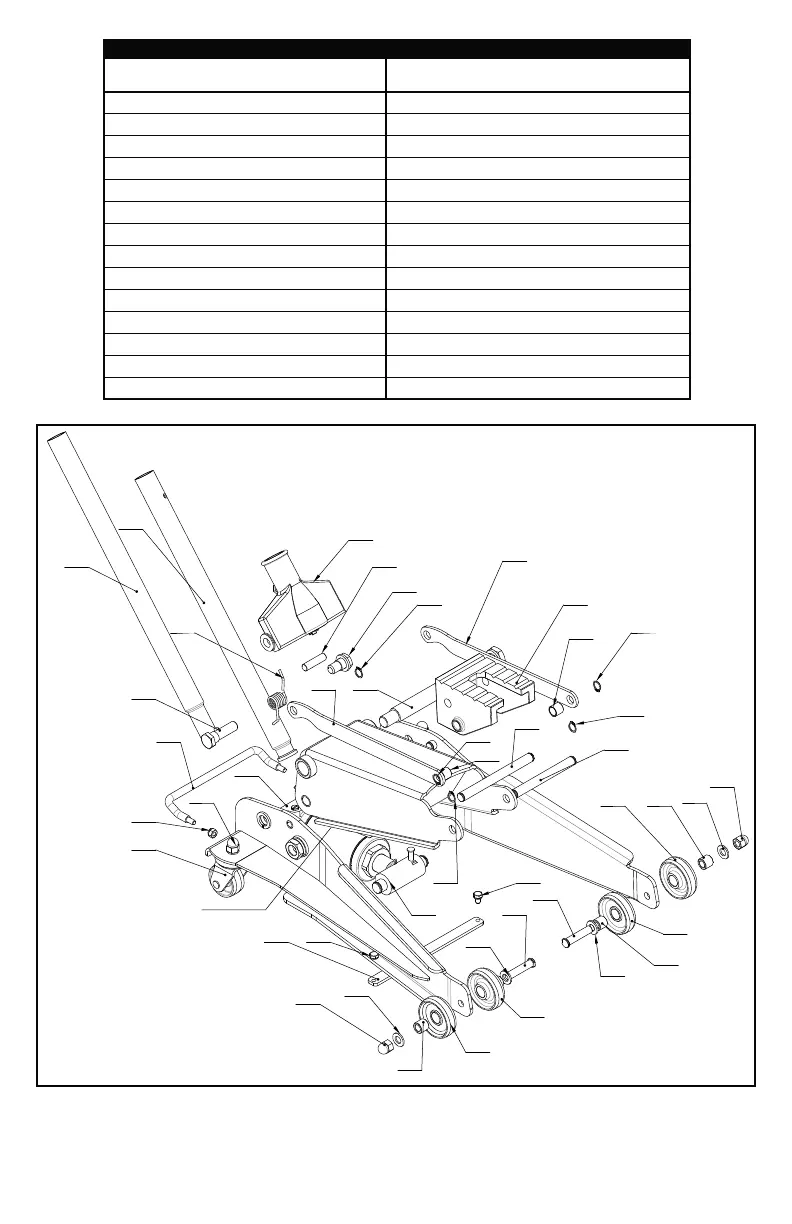

Powerbuilt Ujack - Diagrama Ampliado

25
24
13
21
22
9
15
14
9
9
12
20
19
18
27
17
6
28
7
3
2
4
1
1
2
5
5
4
2
1
1 4
2
3
11
10
23
13
9
8
7
9
12
16
26
No. Descripción
1 Rueda delantera
2 Arandela
3 Tuerca, eje
4 Manguito, rueda
5 Eje, rueda
6 Acople cruzado
7 Perno, acople cruzado
8 Bloque, carga
9 Presilla, C
10 Pasador, acople radial
11 Pasador, soporte
12 Espaciador, acople radial
13 Acople radial
14 Soporte
DIAGRAMA AMPLIADO
19
No. Descripción
15 Pasador pivote, brazo de elevación
16 Conjunto, unidad de potencia
17 Conjunto, ruedecillas
18 Tuerca, mango de elevación
19 Mango, elevación
20 Pasador, horquilla 56 X 18 MM
21 Pasador, horquilla 40 X 18 MM
22 Pasador, bomba
23 Resorte, retorno
24 Horquilla
25 Mango inferior
26 Mango superior
27 Tuerca, ruedecilla
28 Tapón, aceite
