Powermate PM7500 - Section 2 Généralités Et Configuration

Manuel de l’utilisateur de la génératrice portable 5
Section 2 Généralités et configuration

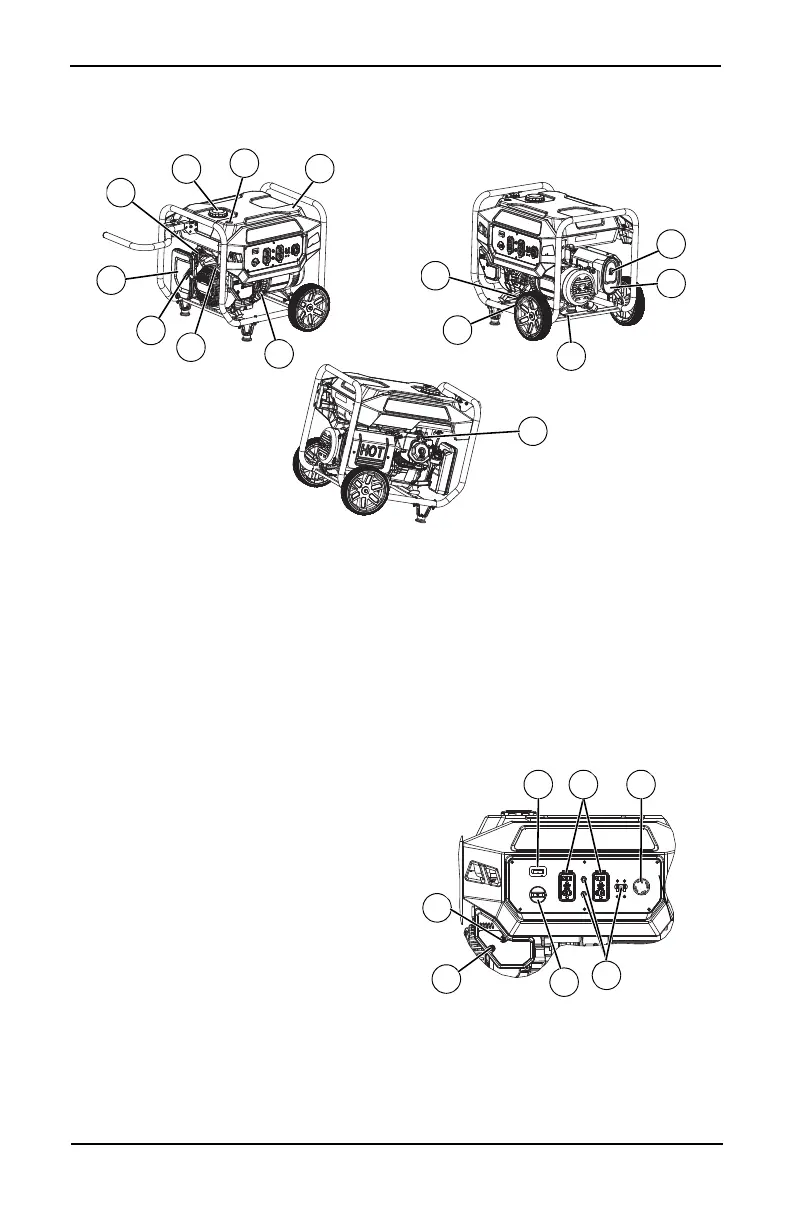

Figure 2-1. Caractéristiques et commandes
Éléments de la génératrice
Figure 2-2. PM7500 Tableau de commande
avec lanceur à rappel
7
11
10
9
8
16
12
17
13
15
18
009535 009536
009537
14
22
21
1 Prise double GFCI 120 V c.a. 20 A
(NEMA 5-20R)
2 Prise Twist Lock 120/240 V 30 A (NEMA
L14-30R)
3 Disjoncteurs (c.a.)
4 Compteur horaire
5 Bouton Arrêt/Marche/Démarrage à froid
(lanceur à rappel seulement)
6 Bouton Démarrage/Arrêt moteur
(démarreur électrique)
7 Vidange d’huile
8 Filtre à air
9 Réservoir de carburant
10 Cosse de mise à la terre
11 Silencieux
12 Bouchon d’essence
13 Jauge de carburant
14 Jauge/remplissage d’huile
15 Bougie d’allumage
16 Lanceur à rappel
17 Coupure du carburant
18 Pare-étincelles
19 Voyant rouge COsense (danger) (sur
certains modèles)
20 Voyant jaune COsense (erreur) (sur
certains modèles)
21 Batterie (sur certains modèles)
22 Interrupteur Marche/Arrêt du moteur (sur
certains modèles)
19
1 2
20
5
3
009538
4
