INSTRUCCIONES DE ENSAMBLAJE

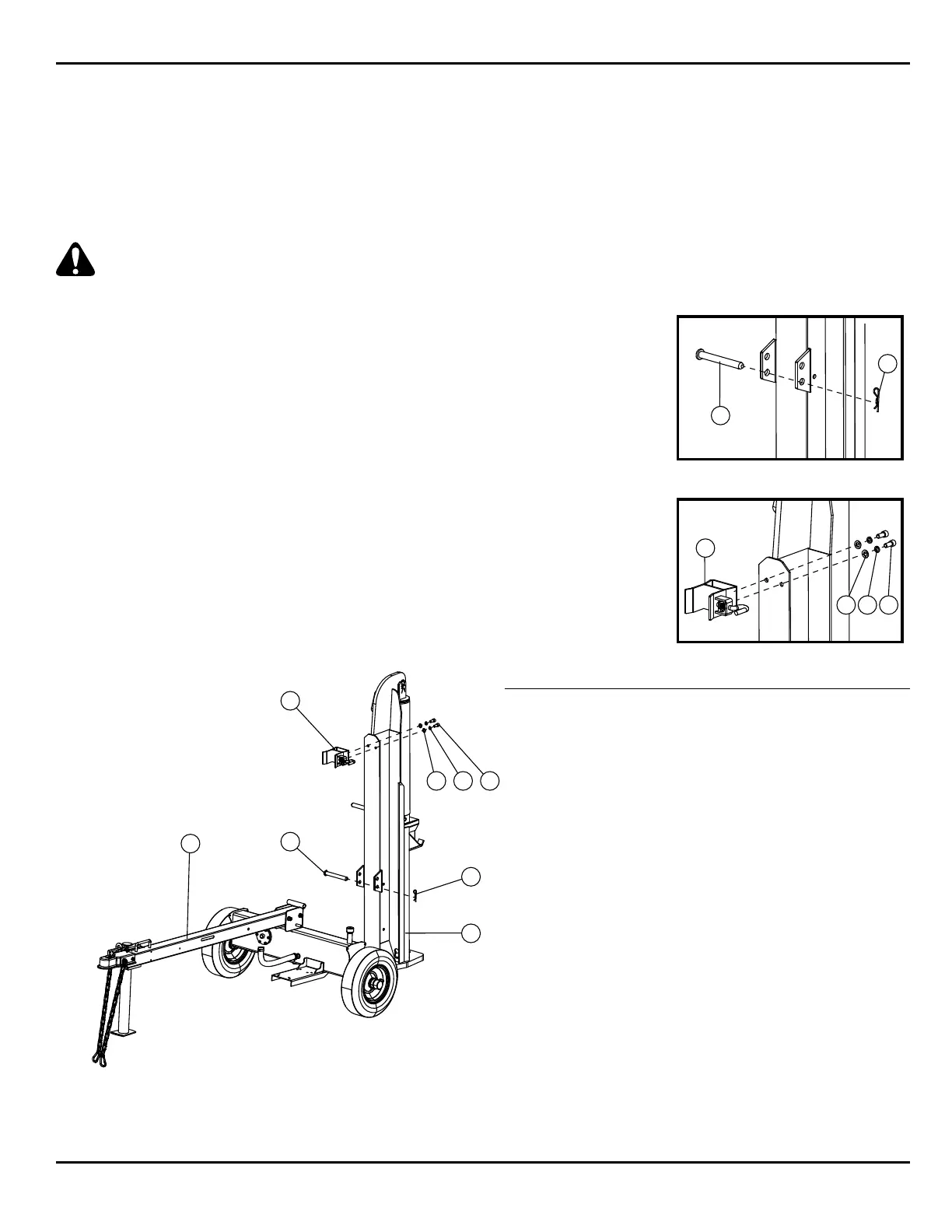

Paso 4:
4a: Retire los dos pernos de sujeción que aseguran la viga a la base de la caja.
4b: Deslice la viga hacia abajo de modo que la placa de pie cuelgue sobre el borde de la base de la caja.
4c: Utilice dos personas o un dispositivo de elevación adecuado para colocar el conjunto de la viga en un extremo
como se muestra, pero asegúrese de que la viga se encuentre en una superficie estable y uniforme.
PRECAUCIÓN: Haga que una persona estabilice la viga hasta que se fije al ensamblaje del tanque o de la lengua.
4d: Localice el pasador de pivote y el clip R del kit de accesorios.
4e: Enrolle el conjunto del tanque o de la lengua en su posición y alinee el tubo
del pivote situado en el conjunto del tanque con los orificios situados en las
dos lenguas que están en la viga.
4f: Deslice el pasador del pivote por los dos agujeros y sujételo con el clip R.
4g: Encienda el bloqueo vertical de la viga situada cerca del
tubo de pivote en el ensamblaje del tanque.
4h: Con la viga en posición vertical, localice la viga al bloqueo de la lengua
(2) M12 x 25 SHCS, las (2) arandelas planas M12 y las (2) arandelas de
cierre M12 del kit de accesorios.
4i: Ponga el bloqueo de la viga en posición y alinee los orificios.
4j: Utilice la llave hexagonal y los accesorios suministrados para fijar el
bloqueo de la viga en su lugar.
4k: Baje la viga a la posición horizontal y verifique que se bloquee en la lengua.
1
2
4
3
5
7 8 6
Elemento Descripción Cantidad
1 Ensamblaje del tanque y de la
lengua
1
2 Ensamblaje de la viga 1
3 Pasador 1
4 Clip R 1
5 Bloqueo de la viga 1
6 Tornillo M12 x 25 mm 2
7 Arandela plana 2
8 Arandela de seguridad 2
4
3
4f:
5
7 8 6
4j:
