PowerPro PP25TKO-1 - Page 92

92
INSTRUCCIONES DE ENSAMBLAJE

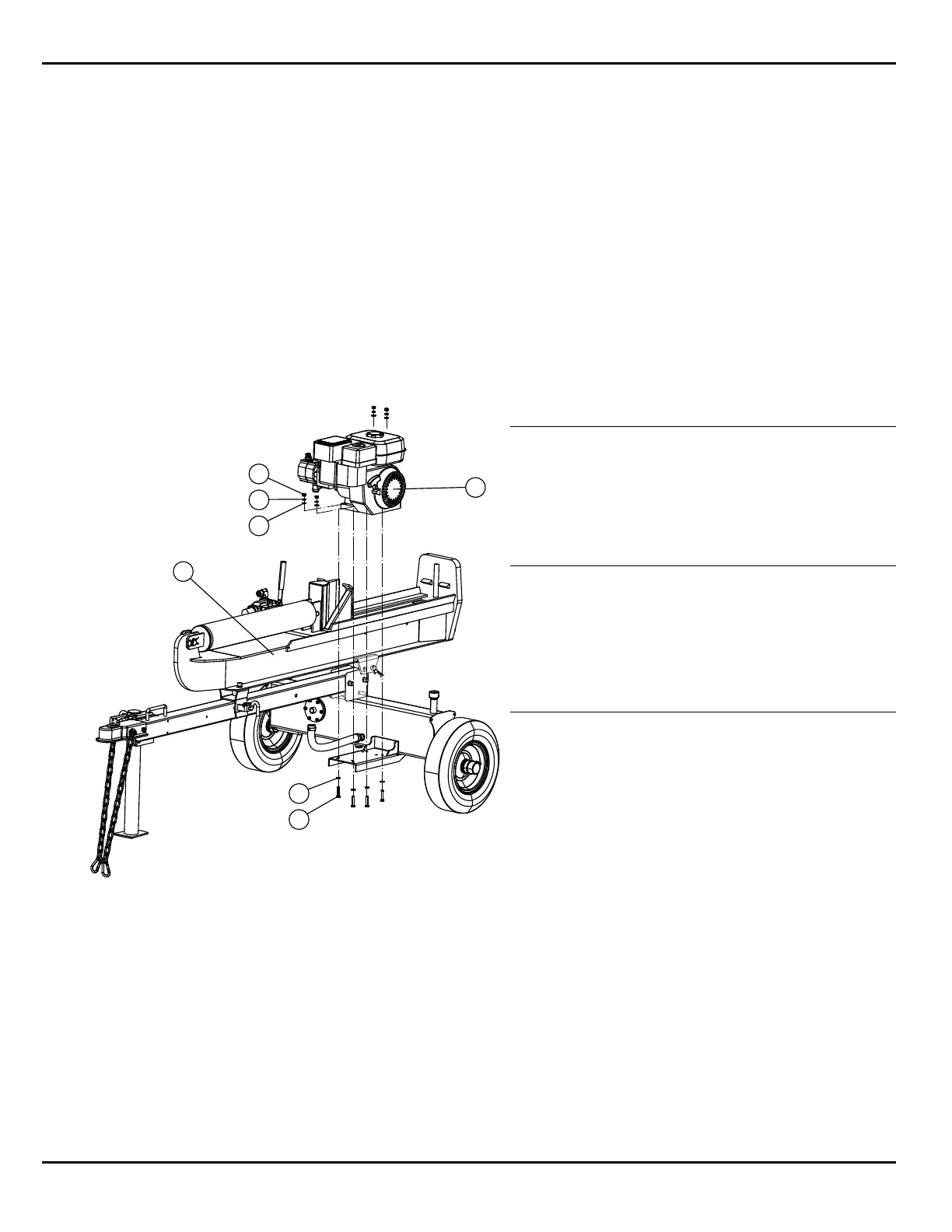

Paso 5:
5a: Localice el ensamblaje del motor y de la bomba y retire los dos pernos de sujeción.
5b: Coloque el ensamblaje del motor y de la bomba en la placa del motor situada en el ensamblaje del tanque.
5c: Para los modelos 25T y 30T
Localice los (4) pernos M8 x 40, la (8) arandela plana n.º 8, las (4) arandelas
de seguridad n.º 8 y las (4) tuercas M8 del kit de accesorios.
Para los modelos 35T
Localiza los (4) pernos M10 x 45, la (8) arandela plana n.º 10, las (4) arandelas
de seguridad n.º 10 y las (4) tuercas M10 del kit de accesorios.
5d: Colóquelos como se muestra y apriételos.
1
2
4
3
6
5
4
Elemento Descripción Cantidad
1 Ensamblaje de la cortadora
de troncos
1
2 Ensamblaje del motor
y de la bomba
1
25T y 30T
3 Perno M8 x 40 4
4 Arandela plana M8 8
5 Arandela de seguridad M8 4
6 Tuerca M8 4
35T
3 Perno M10 x 45 4
4 Arandela plana M10 8
5 Arandela de seguridad M10 4
6 Tuerca M10 4
