93
INSTRUCCIONES DE ENSAMBLAJE

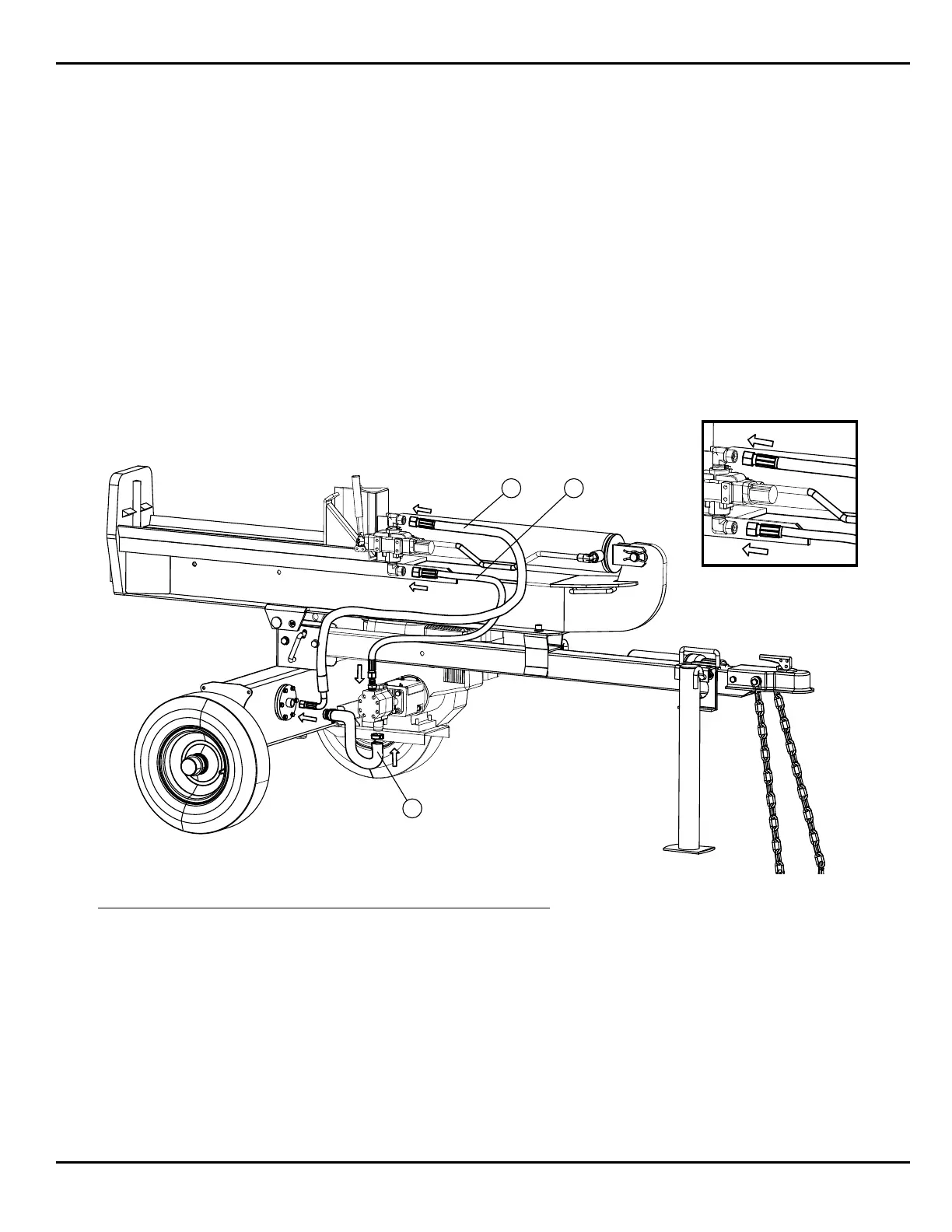

Paso 6:
6a: Retire la tapa antipolvo de plástico situado en el extremo del tubo de succión y afloje la abrazadera de la manguera.
6b: Deslice la manguera del tubo de succión situado en la parte inferior de la bomba hidráulica y apriete la abrazadera.
6c: Localice las dos mangueras de presión y retire las tapas situadas en los extremos.
6d: Tome la manguera con el extremo de 90 grados, sujétela a la cubierta redonda del filtro y apriétela como se muestra.
6e: Ate el otro extremo al ensamblaje de la válvula como se muestra.
6f: Tome la manguera restante, conéctela a la bomba y apriétela como se muestra.
6g: Ate el otro extremo al ensamblaje de la válvula como se muestra.
Nota: Los conectores de la manguera solo se adaptan a la conexión adecuada y no se pueden conectar en otro lugar.
2 3
1
Elemento Descripción Cantidad
1 Manguera de succión 1
2 Manguera de retorno 1
3 Manguera de presión 1
