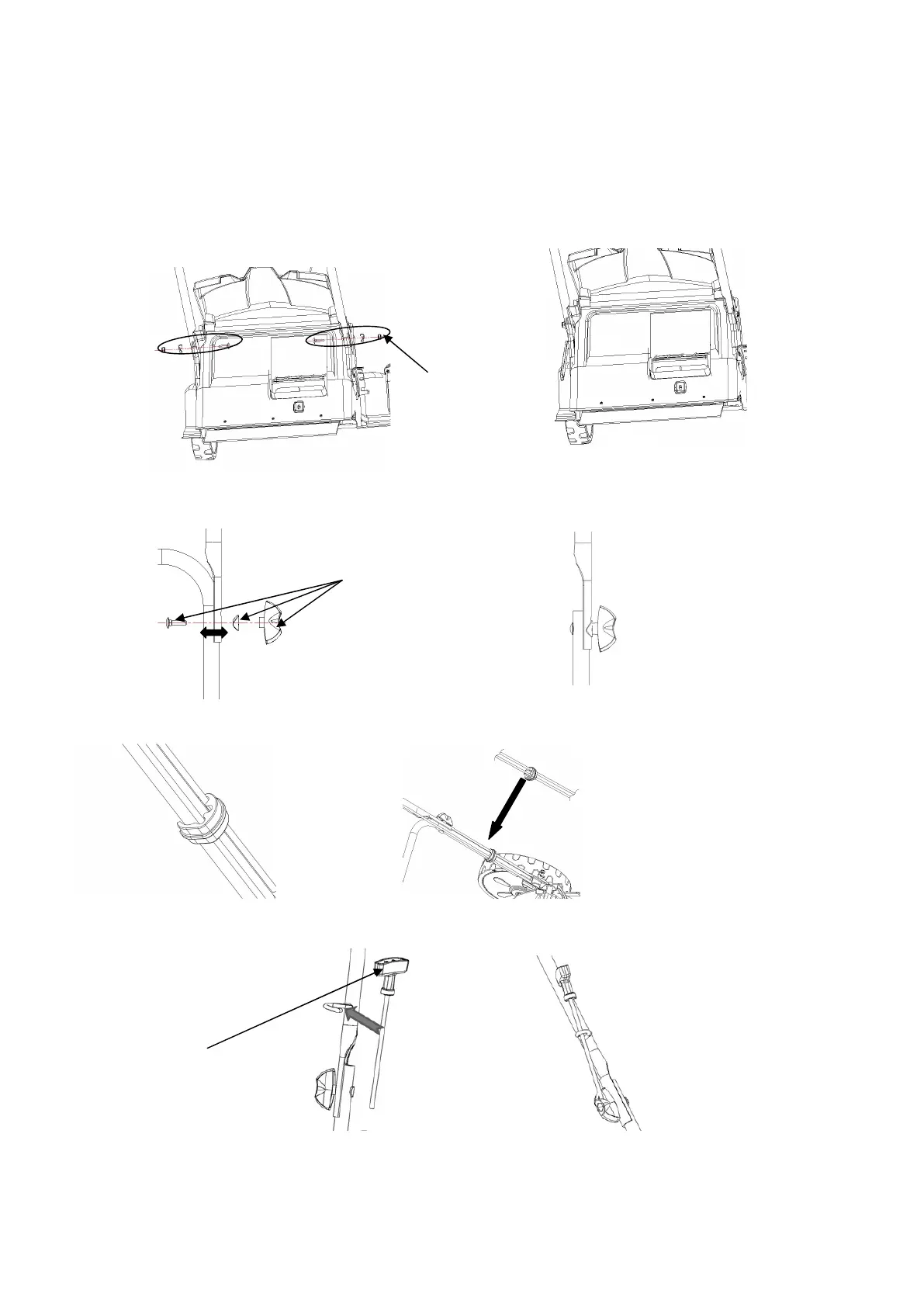

FIJACIÓN DE LA MANIJA INFERIOR Y SUPERIOR
1 Coja la manija inferior y alinee el orificio de la manija inferior con el orificio del soporte de la manija.
Asegúrese de que el mango inferior izquierdo esté al lado izquierdo del cortacésped y el mango
inferior derecho al lado derecho del cortacésped.
2 Se fija la manija inferior con soporte de manija con el tornillo M8 (1), tuerca M8 (1) y arandela con
forma de silla a cada lado, que ya se proveen..
3.Se impulsa la manija superior hacia arriba y se la sujeta en su lugar con pernos, arandela y botón a
ambos lados.
4 Fije el cable a la manija usando el clip de cable
4. Inserte el cable de la manija de arranque de retroceso en el gancho provisto en la manija superior.
Pomo y tornillo
arandela
T
ornillo
,
tuerc
a , y arandela
Manija de arranque
de retroceso
Clip de cable
