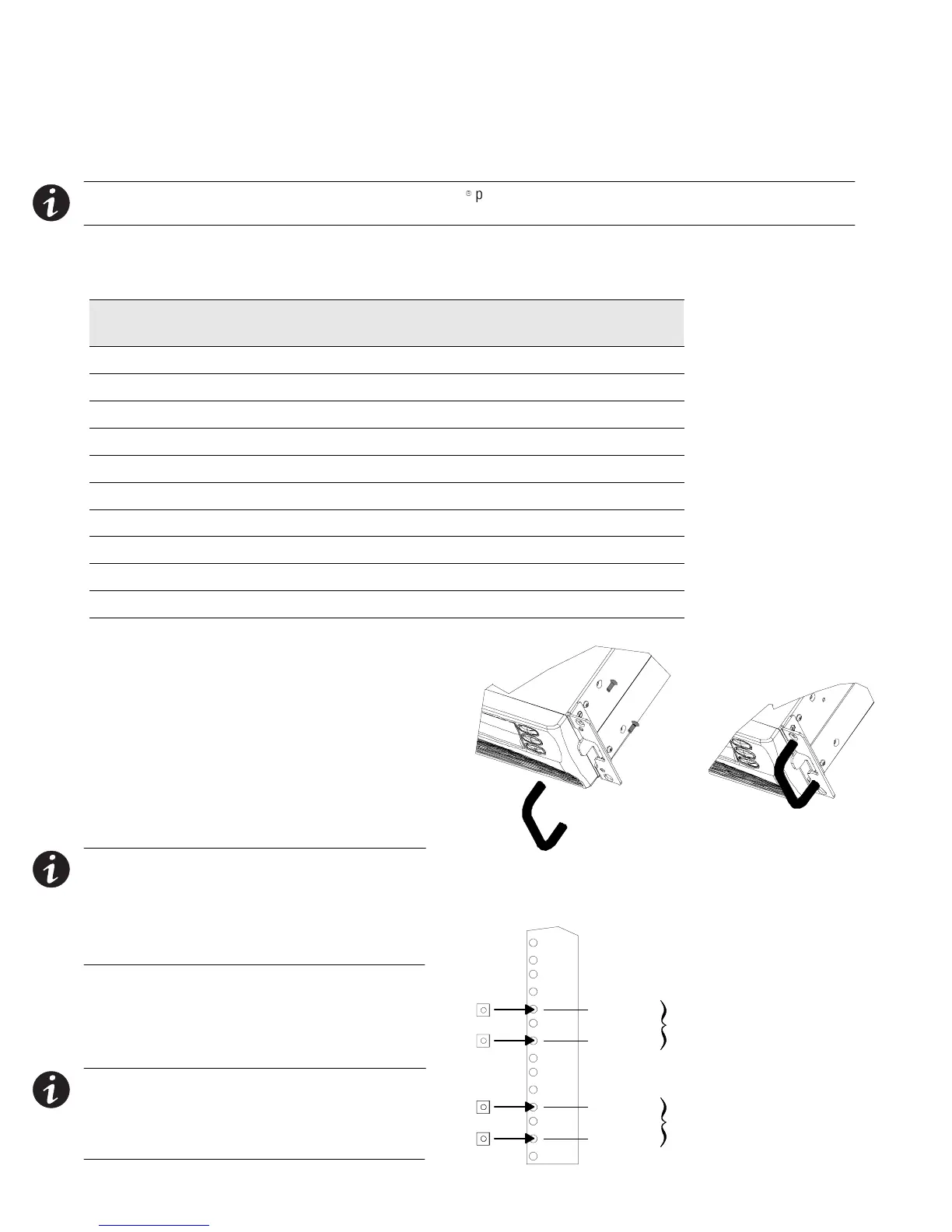

GUIDE DE DÉMARRAGE RAPIDE POWERWARE 5125 (9910 P33)
POUR APPLICATIONS IBM
REMARQUE La procédure suivante s’applique à une baie IBM
9
pSeries
Z
uniquement. Pour tout autre type de baie, contactez
votre représentant du service (voir page 8).
Etape 1. Installation de l’onduleur
Qté Numéro de pièce
Powerware
Description
2 — Poignées de montage
4 — Vis de poignées de montage
1 157604171-001 Ensemble de rails de montage fixes de gauche
1 157604171-002 Ensemble de rails de montage fixes de droite
4 — Ecrous de clips 10-32
8 — 10-321/22 Vis à tête cylindrique large
2 157604172-001 Supports de fixation arrière
4 — 10-321/22 Vis à tête plate
1 164201357
Guidedel’utilisateur de l’ensemble de rails pour 4 postes Powerware
1 164201356
Guide d’installation Powerware 5125 pour applications IBM
1. Fixez les poignées de montage fournies aux supports de
fixation.
REMARQUE L’onduleur et tout Module de batterie étendu
(EBM) optionnels DOIVENT être installés dans le fond de la
baie. Si la baie contient déjà des appareils, elle doit être
réorganisée afin de permettre l’installation de l’onduleur au
fond de la baie.
REMARQUE Les EBM doivent être installés sous l’onduleur.
2. Posez les écrousdeclipssurlestrousàl’arrièredela
baie.
REMARQUE Posez les écrous de clips du premier ensemble
de rails sur les trous des positions 2 et 4. Si vous installez
d’autres rails, le prochain ensemble d’écrous de clips doit
être placé 4 et 6 trous au-dessus du dernier écrou de clip
posé.
Position 2
Position 4
Position 8
Position 10Position 10
Second ensemble
d’écrous de clips
Premier ensemble
d’écrous de clips
