ISOLATIONSFORSTÆRKER 2204
• Indgang galvanisk adskilt fra udgang og forsyning
• Strøm- eller spændingsindgang
• Signalkonvertering
• Strøm- og spændingsudgang
• 24 VDC eller universelt forsynet
• Kan benyttes i PELV/SELV strømkredse
ANVENDELSE:
Galvanisk adskillelse af analoge signaler (ground loop eliminering).
 Måling af
ikke-stelbundne signaler.
Signalkonvertering inden for områderne: 0...10 VDC
eller 0...50 mA på indgangen og 0...20 mA og 0...10 VDC i faste områder på
udgangen.
TEKNISK KARAKTERISTIK:
GENERELT:
2204 benytter mikroprocessorteknologi til valg af forstærkning og nulpunkts-
forskydning, men signalbehandlingen er analog med en hurtig reaktionstid på
under 25 ms.
For standardområder er 2204 programmerbar med interne dipswitche inden for
bestillingsskemaets ind- og udgangsområder, uden at dette kræver efterjustering,
forudsat at justeringer i front stadig er forseglede. Universelt forsynede enheder
har 3-port galvanisk adskillelse mellem indgang, forsyning og udgang.
INDGANG:
Strøm eller spænding i standardområde eller i specialudførelse inden for måle-
området. Standard indgangsspænding: 0/0,2...1 V, 0/0,5...2,5 V og 0/2...10 V. Ind-
gangsmodstand: typ. 10 MStandard indgangsstrøm: 0/1...5 mA eller 0/4...20
mA. Indgangsmodstand: nom. 50  (0/4...20 mA).
UDGANG:
Udgangen kan bestilles til standard strømme og spændinger eller i special-
udførelse inden for signalområdet.
7
ADSKILLELSE AF SYSTEM 2200

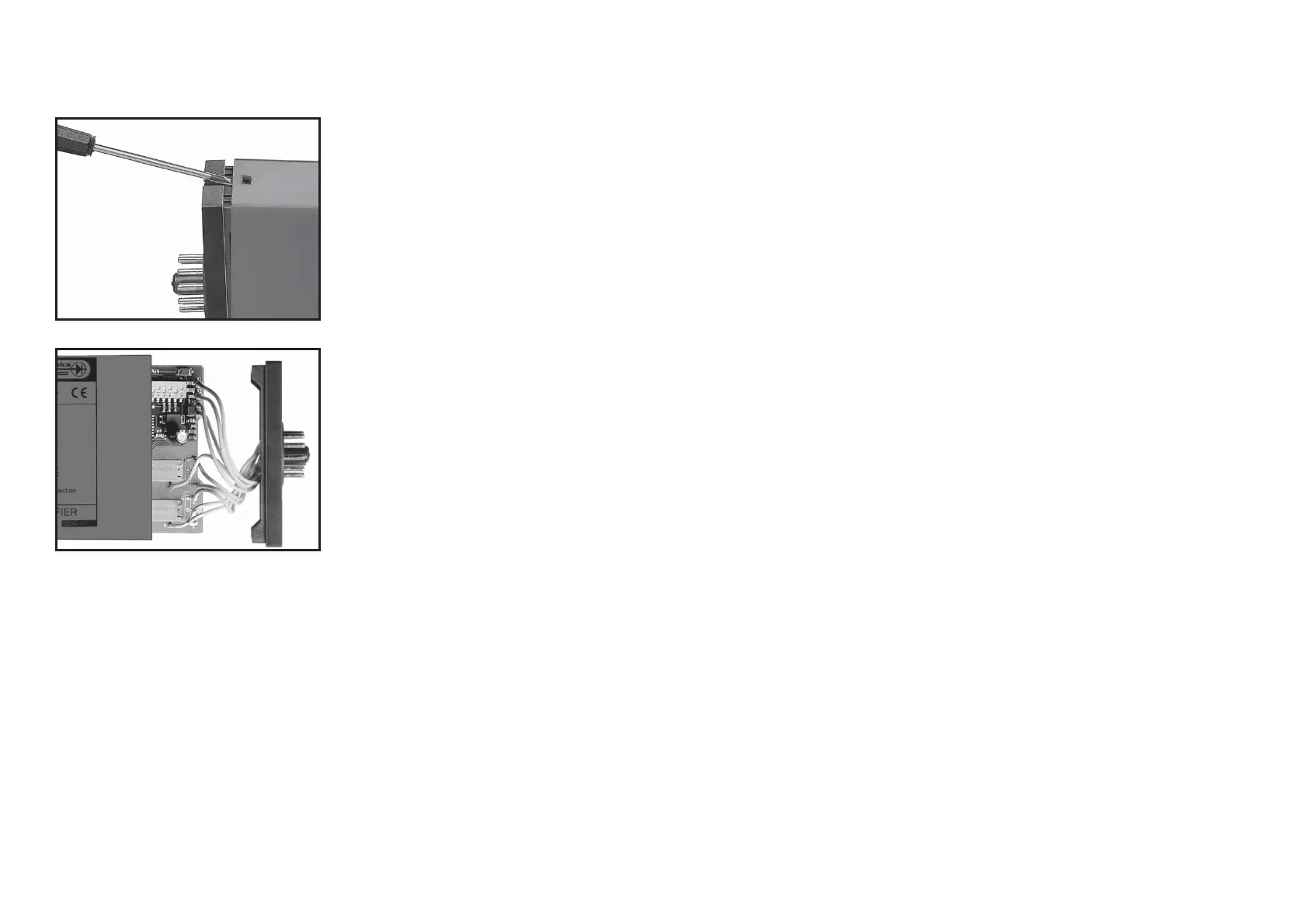

Billede 1:
Modulets bagplade frigøres fra huset
ved hjælp af en skruetrækker.
Billede 2:
Derefter kan bagpladen udtræk-
kes sammen med printet, men vær
opmærksom på printets placering
i huset, da det er muligt at isætte
dette i flere positioner. Træk ikke
unødigt i ledningerne, men tag fat
i printet.
Nu kan switche og jumpere ændres.
Det er vigtigt, at ingen ledninger
kommer i klemme, når bagplade og
huset samles.
