Einbau- und Montageanleitung
Regenwassernutzung // Automatische Nachspeisung ATN 100
3 FUNKTIONSWEISE
Der Niveauregler NR-RW gibt ein Messsignal (ungefährliche Kleinspannung) an die im
unteren Bereich des Regenwasserbehälters hängende Niveausonde. Bei
Wassermangel (die beiden langen Elektroden des Sensors haben keinen
Wasserkontakt mehr) wird die Nachspeisung aktiviert, der Niveauregler öffnet das
angeschlossene Magnetventil, bis der Tank soweit aufgefüllt ist, dass alle 3 Elektroden
der Niveausonde wieder Wasserkontakt haben.
4 LIEFERUMFANG
• Steuergerät IP 65 mit Anschlusskabel und Schuko-Stecker
• Magnetventil 1/2“ aus Messing, IP65
• Wand- und Montagehalterung mit Anschlussverschraubung für freien Auslauf
gemäß EN 1717 und Perlator für geräuscharme Nachspeisung
• Niveausonde, IP68 mit 30m Sensorleitung

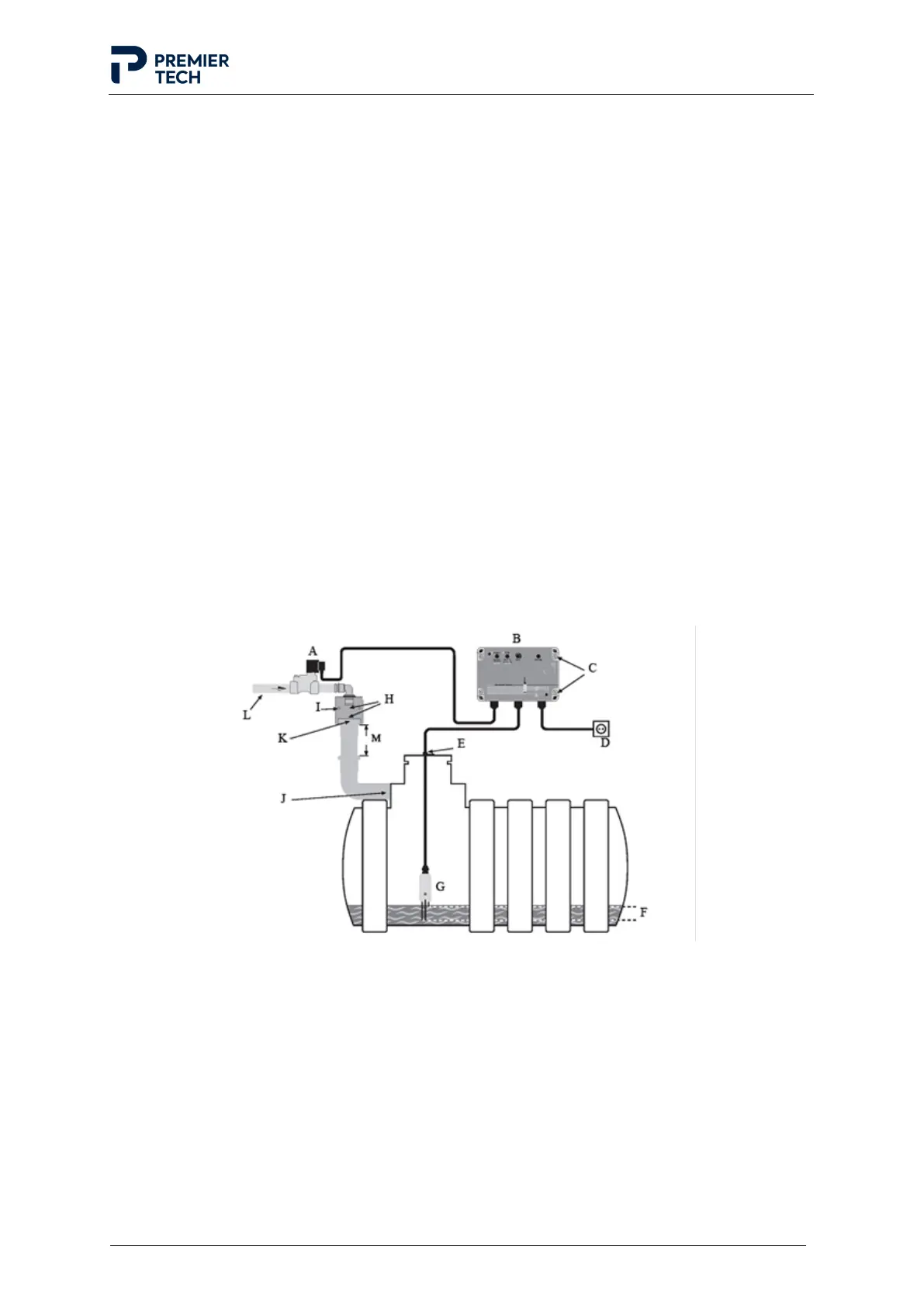

5 AUFBAUSCHEMA
A = Magnetventil H = Trinkwassernachspeisung freier Auslauf
B = Niveauregler gemäß EN 1717
C = Befestigungslöcher I = Befestigungslöcher
D = Steckdose J = Zulauf mit DN50 Rohr
E = Fixierung des Sondenkabels K = Rohrkragen einrasten
F = Nachspeisung L = Trinkwasserzuleitung
G = Niveausonde M = Mind. 100mm
