Einbau- und Montageanleitung
Regenwassernutzung // Automatische Nachspeisung ATN 100
Steuergerät Niveauregler NR-RW
Die 4 Schrauben des Klarsichtdeckels durch Eindrücken und eine Linksdrehung um
90° lösen und den Deckel abnehmen. Das Steuergerät mit den beiliegenden
Schrauben 3,5 x 30 mm an den jetzt sichtbaren Durchgangsbohrungen des Gehäuses
befestigen.
ACHTUNG: Soll das Kabel der Niveausonde aus Installationsgründen vom
Steuergerät gelöst werden, ist die Frontplatte durch Lösen der zwei
Schrauben abzunehmen. An der jetzt sichtbaren Klemmleiste die Klemmen
4, 5 und 6 lösen, die Zugentlastung der Kabelverschraubung lockern und das Kabel
herausziehen. Zum Anschluss der Sonde das Kabel wieder in die Kabelverschraubung

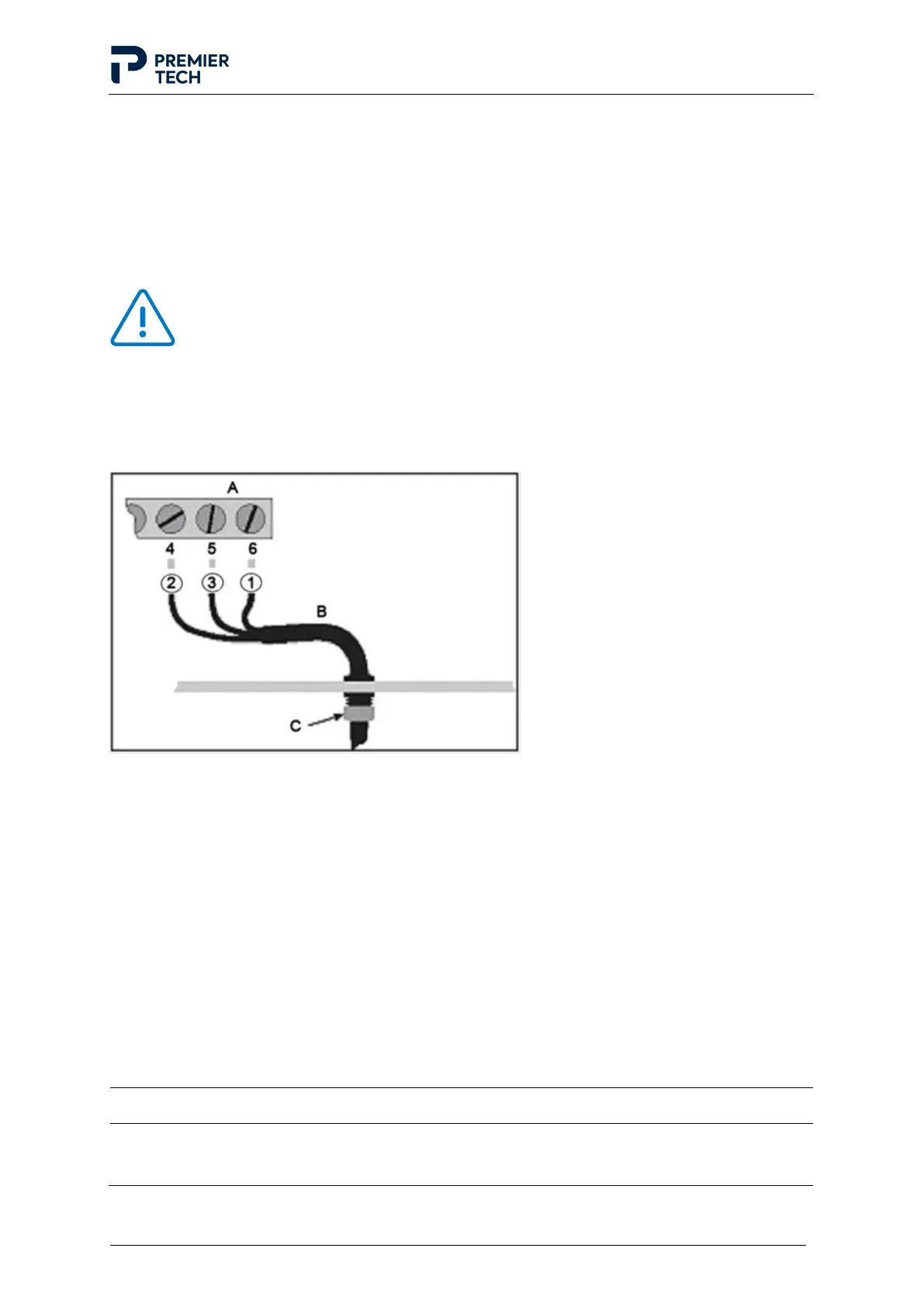

stecken und die nummerierten Adern, wie auf folgender Abbildung dargestellt, an die
Klemmleiste anschließen:
Danach die Zugentlastung wieder anziehen, Frontplatte aufsetzen und mit den beiden
Schrauben befestigen. Deckel aufsetzen und mit den 4 Schrauben durch Eindrücken
und eine Rechtsdrehung um 90° schließen. Jetzt den elektrischen Anschluss für das
Magnetventil vornehmen. Das aus dem Steuergerät kommende Kabel zum
Magnetventil verlegen. Den Gerätestecker auf die Magnetspule stecken und mittels
der beiliegenden Schraube fixieren. Zum Schluss den Netzstecker mit dem 230 Volt-
Netz verbinden. Die Anlage ist jetzt betriebsbereit.
7 KONTROLLE
Funktionskontrolle
Voraussetzung: Netzstecker eingesteckt LED „Ein“ leuchtet
Wassermangel:
(Niveausonde ohne Wasserkontakt)
LED „Trinkwassernachspeisung“
leuchtet, dann ist Nachspeisung aktiviert
A = linke Klemmleiste
B = Sondenkabel
C = Zugentlastung
