5
4.0 COLLEGAMENTO DELLA BOMBOLA GAS E DEL RIDUTTORE
√√
√√
√ La bombola del gas (non fornita) deve essere collocata sul retro della macchina e fissata con la catenella fornita.
Per ragioni di sicurezza e di economia, assicuratevi che il riduttore di pressione sia ben chiuso quando non si stia saldando
e durante le operazioni di collegamento e scollegamento della bombola.
√√
√√
√ Collegate il tubo gas al riduttore di pressione fissandolo con la fascetta fornita.
(il modello Prima Mig 205AL è dotato di 2 tubi gas posti sul retro della macchina, uno per la Spool Gun, l’altro per la torcia standard.)
√√
√√
√ Avvitate il riduttore sulla valvola della bombola e stringete a fondo.
√√
√√
√ Aprite la valvola della bombola e regolate il flusso del gas ad approssimativamente 8 l / Min.
√√
√√
√ Premete il pulsante torcia per assicurarvi che il gas fuoriesca dalla torcia.
ATTENZIONE: Le bombole sono sotto pressione. Maneggiatele con cautela. Il maneggio o l’uso improprio delle bombole
contenenti gas compressi possono causare seri incidenti. Non far cadere, rovesciare od esporre a calore eccessivo,
fiamme o scintille. Non urtare contro altre bombole. Seguite le indicazioni al paragrafo 1.6.
√√
√√
√ Rimuovete dall’aspo (C) la bobina montata (B).
√√
√√
√ Svitate il volantino (A), sfilate la molla e la rondella interna; togliete l’aspo (C) dal perno.
√√
√√
√ Inserite sul perno la bobina da 0,8kg; infilate la rondella, il distanziale (G) e la molla.
√√
√√
√ Riavvitate il volantino (A).
La saldatrice può anche accettare bobine da 0,8Kg smontando la bobina (B) e
l’aspo (C) ed utilizzando il distanziale (G). (Fig3A) Per il montaggio seguite le
seguenti istruzioni:
Il volantino (A) costituisce il sistema frenante della bobina. Un’eccessiva
pressione sforza il motore di alimentazione. Una pressione non sufficien-
te non blocca immediatamente la bobina quando si smette di saldare.
La vostra saldatrice è stata concepita per poter utilizzare bobine sia da 5 che da 15Kg di filo acciaio a basso carbonio, di acciaio inox o
alluminio a seconda del tipo di metallo che si deve saldare. Le bobine non sono fornite con la macchina e devono essere acquistate
separatamente.
5.0 CARICAMENTO DEL FILO
Assicuratevi che la macchina sia scollegata dalla presa. Rimuovete
l’ugello e la punta guidafilo prima di iniziare le operazioni seguenti.
√√
√√
√ Aprite il pannelo laterale del vano bobina. Svitate il dado (A) dell’aspo ruotandolo
di 180° (posizione 1) (tamburo del freno). Rimuovete il collare (E); Nel caso stiate
sostituendo la bobina, sfilate il rocchetto vuoto premendo il piolino a scatto
(D).(Fig.3)
√√
√√
√ Rimuovete l’involucro che avvolge la bobina e collocatela sull’aspo. Rimontate il
collare (solo per bobine da 5Kg) e riavvitate infine il dado (A).
FIG. 3

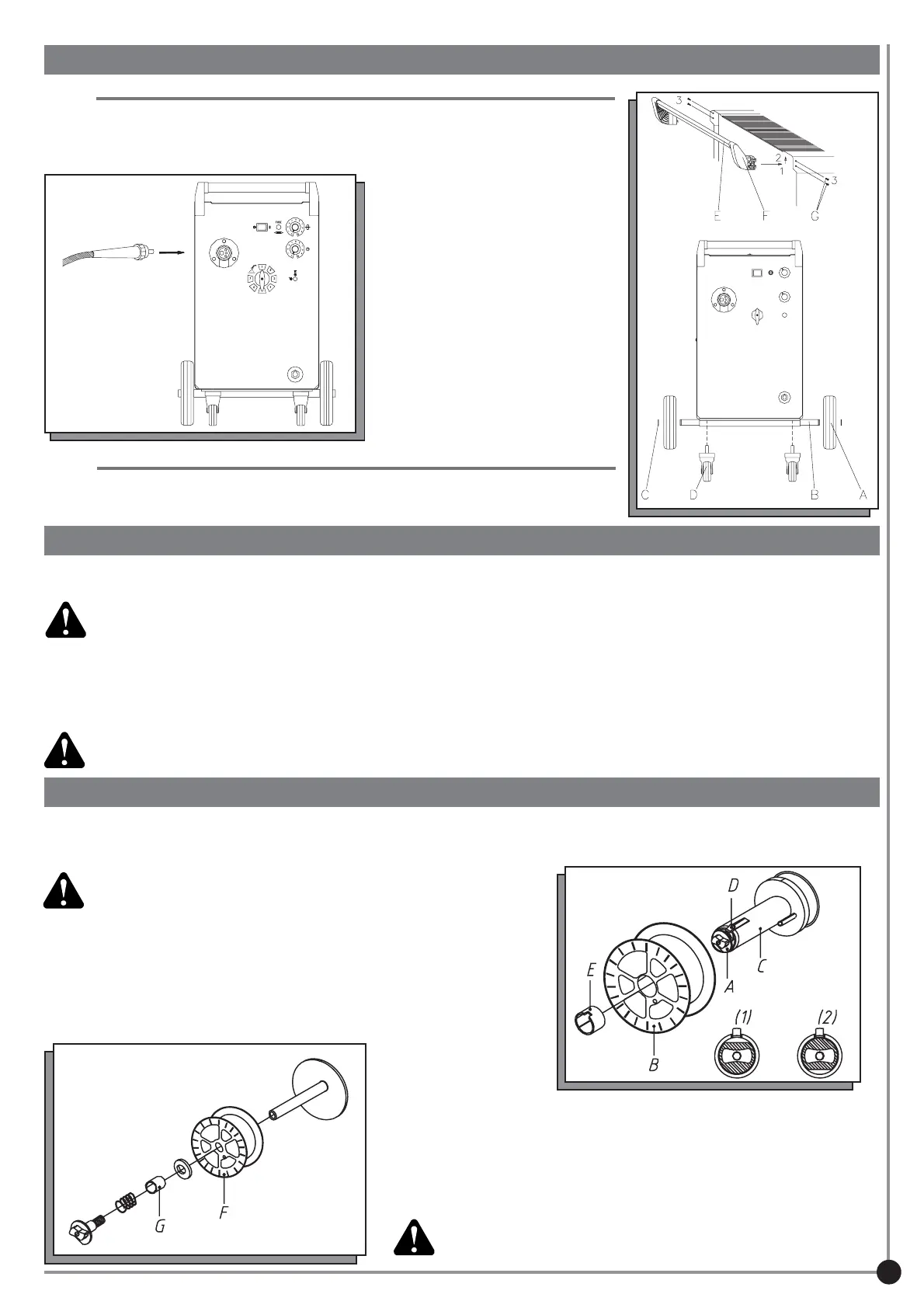

3.1 ASSEMBLAGGIO RUOTE E MANIGLIA (FIG.1)
√√
√√
√ Rimuovete con attenzione la saldatrice dal suo imballo;
√√
√√
√ Fissate le ruote girevoli anteriori (D);
√√
√√
√ Inserite il perno di supporto (B) negli appositi fori e fissate le ruote (A) con gli appositi anelli (C);
√√
√√
√ Fissate la maniglia (E) ed i supporti (F) con le viti in dotazione (G);
(Prima Mig 205AL: dotata di 2 attacchi
Euro, quello superiore per la torcia nor-
male, quello inferiore per la Spool Gun)
√√
√√
√ Inserite il blocchetto di ottone terminale della torcia alla presa Euro sul frontale della macchina
facendo attenzione a non rovinare i contatti, quindi avvitate la ghiera di bloccaggio della torcia.
3.2 ISTRUZIONI PER IL COLLEGAMENTO DELLA TORCIA CON ATTACCO EURO (FIG.2)
3.0 INSTALLAZIONE
FIG. 1
FIG. 2
FIG. 3A
