Pag.5
Condizioni operative della macchina
I rilievi sono stati eseguiti nella condizione più gravosa che corrisponde alla fase di partenza denominata “PULL DOWN”.
1.6.

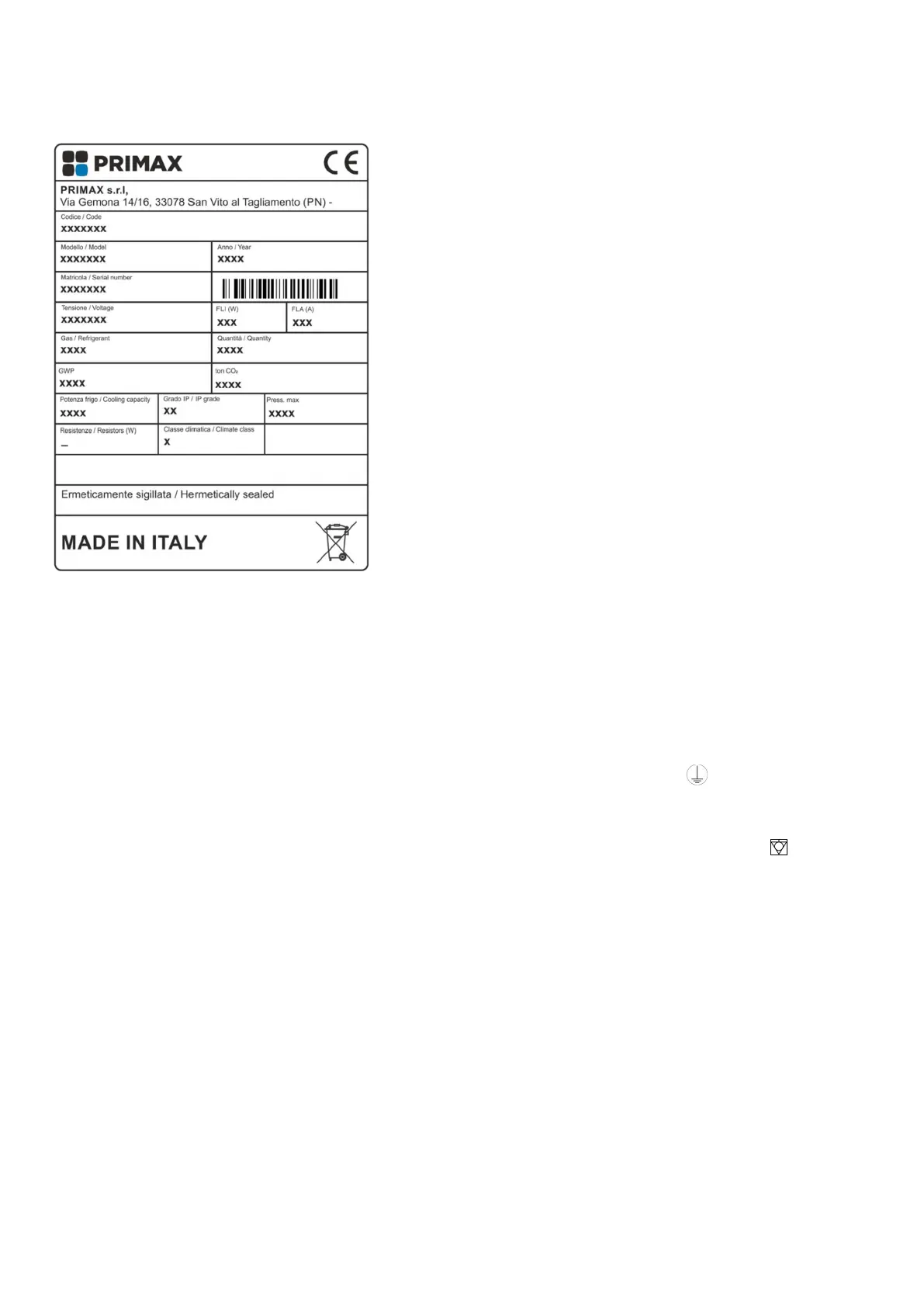

DATI TARGA MATRICOLARE
Codice: Codice dell’apparecchiatura
Modello: Modello dell’apparecchiatura
Anno: anno di realizzazione dell’apparecchiatura
Matricola: codice identificativo univoco dell’apparecchiatura
Tensione: indicazioni per l’alimentazione elettrica dell’apparecchiatura
(voltaggio / fasi / frequenza)
FLI: Potenza massima assorbita alle condizioni limite di funzionamento
FLA: Corrente massima assorbita alle condizioni limite di funzionamento
Gas: tipologia di gas refrigerante
Quantità: carica gas refrigerante presente all’interno dell’impianto
frigorifero
GWP: Potenziale di riscaldamento globale, proprio del gas
ton CO
2
: tonnellate equivalenti di CO
2
Potenza frigo: Potenza frigorifera EN12900 T.e.= -10°C , T.c.= +45°C
Grado IP: grado di protezione degli involucri
Press. max: Pressione massima operativa impianto refrigerante
Resistenze: potenza elettrica eventuali altre resistenze
Classe climatica: riferimento ambientale operativo massimo
dell’apparecchiatura
- 3: Temperatura a bulbo secco 25°C, Umidità relativa 60%
- 4: Temperatura a bulbo secco 30°C, Umidità relativa 55%
- 5: Temperatura a bulbo secco 40°C, Umidità relativa 40%
1.7.
COLLEGAMENTI ELETTRICI
IL COLLEGAMENTO ALLA RETE D’ALIMENTAZIONE ELETTRICA E GLI IMPIANTI DI ALLACCIAMENTO DEVONO
RISPONDERE ALLE NORMATIVE VIGENTI NEL PAESE DI INSTALLAZIONE DELL’APPARECCHIATURA E DEVONO
ESSERE ESEGUITI DA PERSONALE QUALIFICATO ED AUTORIZZATO DAL COSTRUTTORE.
Se il cavo di alimentazione e danneggiato, esso deve essere sostituito dal Costruttore o dal suo servizio di assistenza tecnica o
comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
Prima del collegamento alla rete di alimentazione elettrica:
- leggere le avvertenze di sicurezza riportate nelle prime pagine di questo manuale;
- assicurarsi che la tensione e la frequenza di rete corrispondano a quelle riportate nella targhetta matricola
dell’apparecchiatura. È ammessa una variazione +/-10% della tensione nominale.
È OBBLIGATORIO COLLEGARE L’APPARECCHIATURA AD UNA EFFICIENTE PRESA DI TERRA.
È OBBLIGATORIO INCLUDERE L’APPARECCHIATURA IN UN SISTEMA EQUIPOTENZIALE SECONDO QUANTO
RIPORTATO NELLA NORMATIVA IN VIGORE (CONDUTTORE DI COLORE GIALLO VERDE CON SEZIONE MASSIMA DI
10 MMQ - NORMA CEI EN 60335-2-89:2011). QUESTO COLLEGAMENTO DEVE ESSERE EFFETTUATO TRA
APPARECCHIATURE DIVERSE CON IL MORSETTO CONTRASSEGNATO DAL SIMBOLO EQUIPOTENZIALE.
IL COSTRUTTORE DECLINA OGNI
RESPONSABILITÀ’
PER L’INDADEMPIENZA DAI SOPRASTANTI OBBLIGHI
.
Al fine di salvaguardare l’apparecchiatura da eventuali sovraccarichi o cortocircuiti, il collegamento alla linea elettrica va fatto
tramite un interruttore magnetotermico differenziale ad alta sensibilità (30 mA) a ripristino manuale, di adeguata potenza che
consenta una disconnessione completa nelle condizioni della categoria di sovratensione III.
Per il dimensionamento del dispositivo di protezione, va tenuto conto di:
I
max
= 2,3 I
n
(corrente nominale)
I
cc
(corrente di corto circuito) = 4500A, con alimentazione 230V/1~/50Hz
I
cc
(corrente di corto circuito) = 6000A, con alimentazione 400V/3~/50Hz.
1.8.
COLLEGAMENTI IDIRICI
IL COLLEGAMENTO ALLA RETE D’ALIMENTAZIONE IDRICA E GLI IMPIANTI DI ALLACCIAMENTO DEVONO
RISPONDERE ALLE NORMATIVE VIGENTI NEL PAESE DI INSTALLAZIONE DELL’APPARECCHIATURA E DEVONO
ESSERE ESEGUITI DA PERSONALE QUALIFICATO E AUTORIZZATO DAL COSTRUTTORE.
Collegare l’apparecchiatura ad una rete in grado di erogare acqua con le seguenti caratteristiche:
- l’acqua deve essere potabile;
- deve essere presente una valvola di non ristorno in mandata;
- avere temperatura massima di 30 °C;
- avere conducibilita massima di 150 μS/cm;
- avere una durezza massima di 17,8 °f (gradi francesi) corrispondenti a 10°dH (gradi tedeschi);
- avere un valore di pressione compreso tra 150 e 400 kPa (consigliato 250 kPa). Se superiore al valore indicato (400kPa)
utilizzare un riduttore di pressione, altrimenti se inferiore al valore indicato (150kPa) utilizzare una pompa di portata adeguata
