88
14
11
6

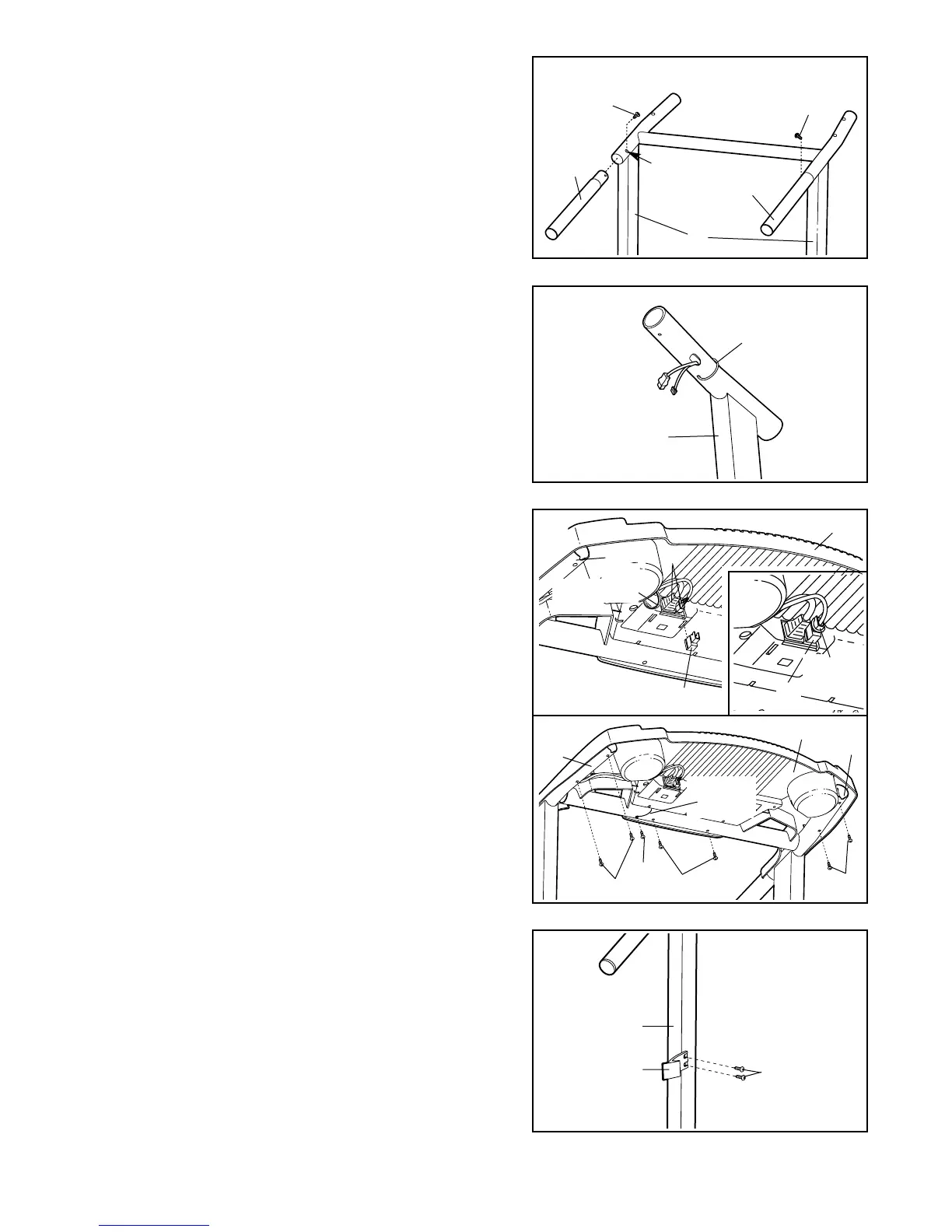

3. Entfernen Sie die Handschienen-Schraube (53) von einer
der Handschienen (1). Führen Sie die Handschiene in
die Röhre oben auf dem linken Pfosten (11) ein, und rich-
ten das Loch in der Handschiene nach dem geschlitzten
Loch im Pfosten aus. Drehen Sie die Handschienen-
Schraube locker in die Handschiene ein, drehen die
Handschiene bis die Schraube ein Ende des geschlitzten
Lochs berührt und drehen dann die Schraube fest ein.
Befestigen Sie den anderen Haltegriff (1) an den rechten
Pfosten (11) auf die gleiche Weise.
4. Es könnte eventuell ein Plastikband in der Röhre im
rechten Pfosten (11) sein. Sollte dies der Fall sein,
ent-
fernen Sie das Band nicht.
5. Legen Sie die Computerbasis (46) auf die Pfosten (11) (die
linke
Pfosten ist nicht gezeigt). Ziehen Sie die zwei Drähte
(21) nur so weit heraus, um sie in die zwei Steckdosen am
Computerbasis ein zu stecken. Machen Sie mit dem ange-
zeigten Plastikband eine Schlinge und führen das Ende
durch die Schlinge unten an der Computerbasis. Finden Sie
den Draht, der eine zwei Stift- und eine drei Stift-
Lüsterklemme hat. Stecken Sie die Lüsterklemmen in die
passenden Steckdosen in der Computerbasis ein.
Falls
die Lüsterklemmen nicht leicht passen, drehen Sie
diese und stecken Sie ein. Schieben Sie die Draht-ab-
deckung (87) auf die Lüsterklemmen, so dass sie vollkom-
men abgedeckt sind. Dann stecken Sie den anderen Draht
in die andere Steckdose an der Computerbasis.
WAR-
NUNG: Verbinden Sie oder ziehen Sie nicht die Drähte
raus während das Stromkabel des Laufgeräts einge-
steckt ist.
Ziehen Sie das Plastikband fest an und schnei-
den Sie das Ende ab.
Siehe Nebenzeichnung. Winden Sie das inbegriffene
Plastikband um die Drahtabdeckung (87), so dass sich das
Plastikband in den zwei Einschnitten in der Drahtab-
deckung befindet. Ziehen Sie das Plastikband fest an und
schneiden Sie das Ende ab.
Beziehen Sie sich auf Zeichnung 5b. Stecken Sie vier
Computerschrauben (66) in die Pfosten (11) und in die
Computerbasis (46) ein. Nachdem alle sechs Schrauben
eingesteckt sind,
ziehen Sie die Schrauben fest bis sie
festsitzen, aber nicht zu fest angezogen sind.
Befestigen Sie den angezeigten Erdungsdraht mit der
Erdungschraube (89) am Pfosten. WARNUNG: Der
Computer muss geerdet sein.
6. Befestigen Sie den Verschluss (14) mit zwei Schrauben
(88) am Pfosten (11). Achten Sie darauf, dass die
kleine Schrauben nicht zu fest angezogen werden.
7. Vergewissern Sie sich, dass alle Teile fest angezo-
gen sind, bevor Sie das Laufgerät benutzen.
Bewahren Sie den inbegriffenen Inbusschlüssel an einem
sicheren Ort auf. Der Inbusschlüssel wird zur Justierung
des Laufbands benutzt (Siehe 13). Um Ihren Boden oder
Teppich zu schützen, sollten Sie eine Schutzdecke unter
das Laufgerät legen.
11
1
53
53
1
3
Geschlitztes
Loch
Plastikband
11
4
87
21
46
5b
87
Plastik-
band
66
46
11
11
66
89
66
11
Plastikband
5a
Erdungs-
draht
6
