V1,2 Compacteur à plaque JPC60 8570533
Visitez www.princessauto.com pour plus d'informations 25

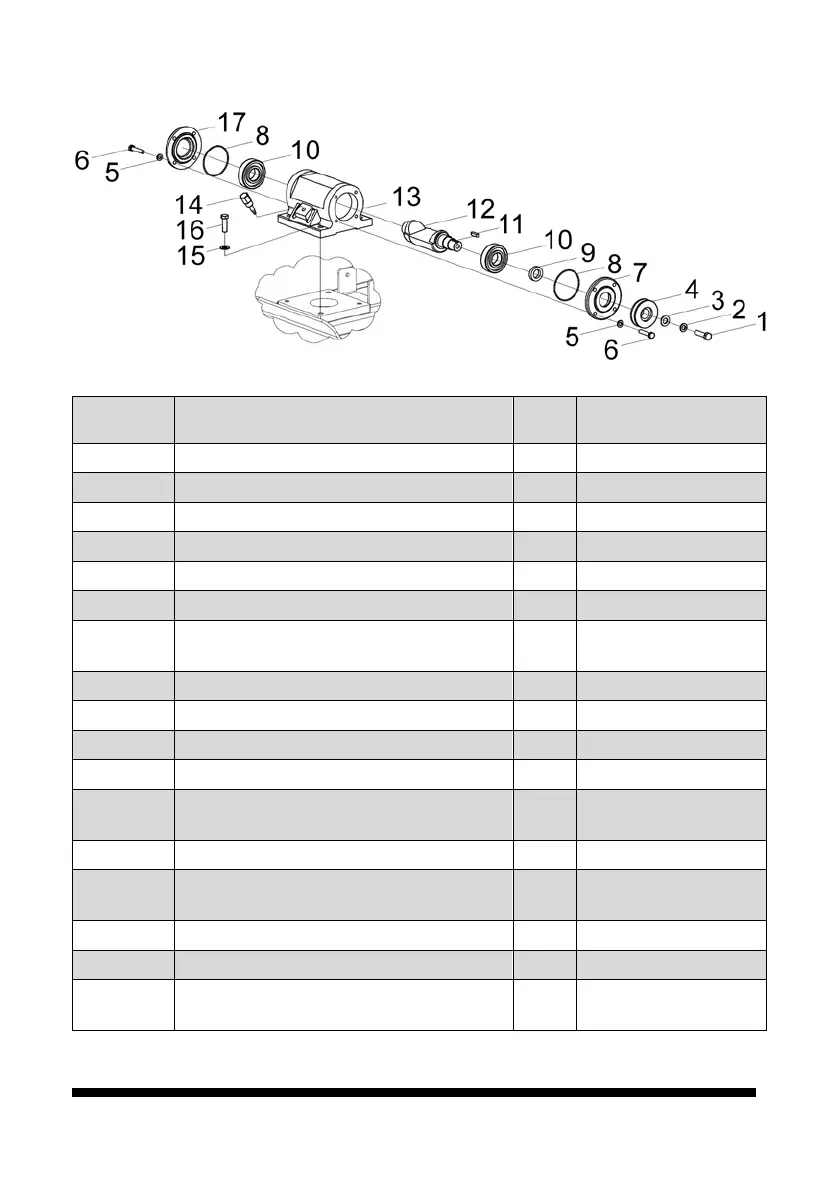

LISTE DES PIÈCESBOÎTIER DE VIBRATEUR
N
O
DE
PIÈCE
DESCRIPTION
QTÉ
IDENTIFICATEUR
DE PIÈCE
D1
Boulon, M12x35
1
QBL-M12X35
D2
Rondelle à ressort, M12
1
QWS-SM12
D3
Rondelle, M12 Ø40
1
QWS-SPM12
D4
Poulie de vibrateur, GCD200
1
PA040-006
D5
Rondelle à ressort, M8 (10,9T)
8
QWS-SM8H
D6
Boulon, M8X20 (10,9T)
8
QBL-M8X20H
D7
Couvercle avant de vibrateur,
GCD200
1
PA040-004
D8
Joint torique, G80
2
QOR-G80
D9
Joint d'huile, 32x48x8 NOK
1
QOS-32X48X8
D10
Roulement, n
o
6307
2
QBR-6307
D11
Clé, 7x7x20
1
QKY-7X7X20
D12
Arbre rotatif de vibrateur,
GCD450
1
PA040-001
D13
Boîtier de vibrateur, GCD450
1
PA040-002
D14
Jauge d'huile de vibrateur,
SM20C
1
PP200-005
D15
Rondelle à ressort, M12 (10,9T)
4
QWS-SM12S
D16
Boulon, M12x40 (10,9T)
4
QBL-M12X40S
D17
Couvercle arrière de vibrateur,
GCD200
1
PP200-003
