11
ASSEMBLAGE ET RÉGLAGES
ASSEMBLAGE DU SUPPORT
Déballer toutes les pièces et les regrouper par type et dimension.
Voir la liste des pièces pour connaître les quantités.
Si une pièce est manquante ou endommagée, ne pas essayer de
monter le banc de scie, de brancher le cordon électrique ni de régler
l’interrupteur à MARCHE tant que l’on a pas obtenu la pièce man-
quante ou endommagée et qu’on ne l’a pas installée correctement.
9pUL¿HU chaque pièce par rapport à l’illustration à la page suivante et
au « Tableau des pièces détachées » pour s’assurer que toutes les
pièces sont présentes avant de jeter le matériel d’emballage.
E 4 x Pieds
F 2 x Équerres de renfort supérieures, courtes
G 2 x Équerres de renfort supérieures, longues avec 2 trous de
¿[DWLRQ pour la scie
H 2 x Équerres de renfort, courtes
I 2 x Équerres de renfort, longues
J 4 x Pieds en caoutchouc
K 20 x Vis à tête hexagonale
L 20 x Rondelles
M 20 x Ecrous à six pans

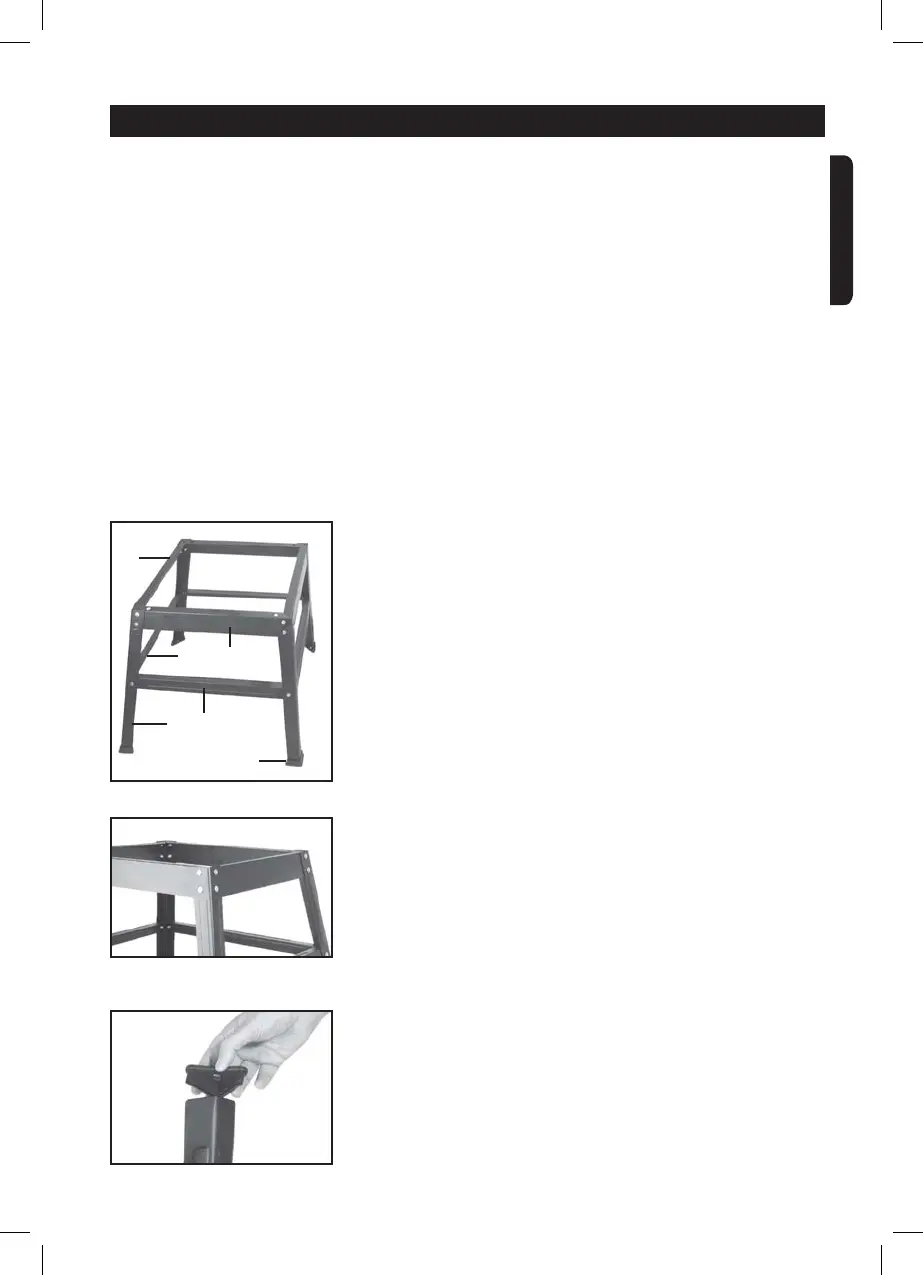

1. Assemblez le support en vissant lâchement. Les pieds (E) à l’extérieur
et les équerres de renfort (F, G, H, I) à l’intérieur (¿g. 1).
2. Alignez le support assemblé lâchement avec précision au moyen
d’un niveau à bulle et serrez les écrous à six pans se trouvant à
l’intérieur (K) au moyen d’une clé hexagonale ¿J
3. Retournez le support et installez les pieds en caoutchouc (J) sur les
pieds (E) ¿J
¿J
¿J
FRANÇAIS
H
G
F
E
I
J
¿J
