UTILISATION

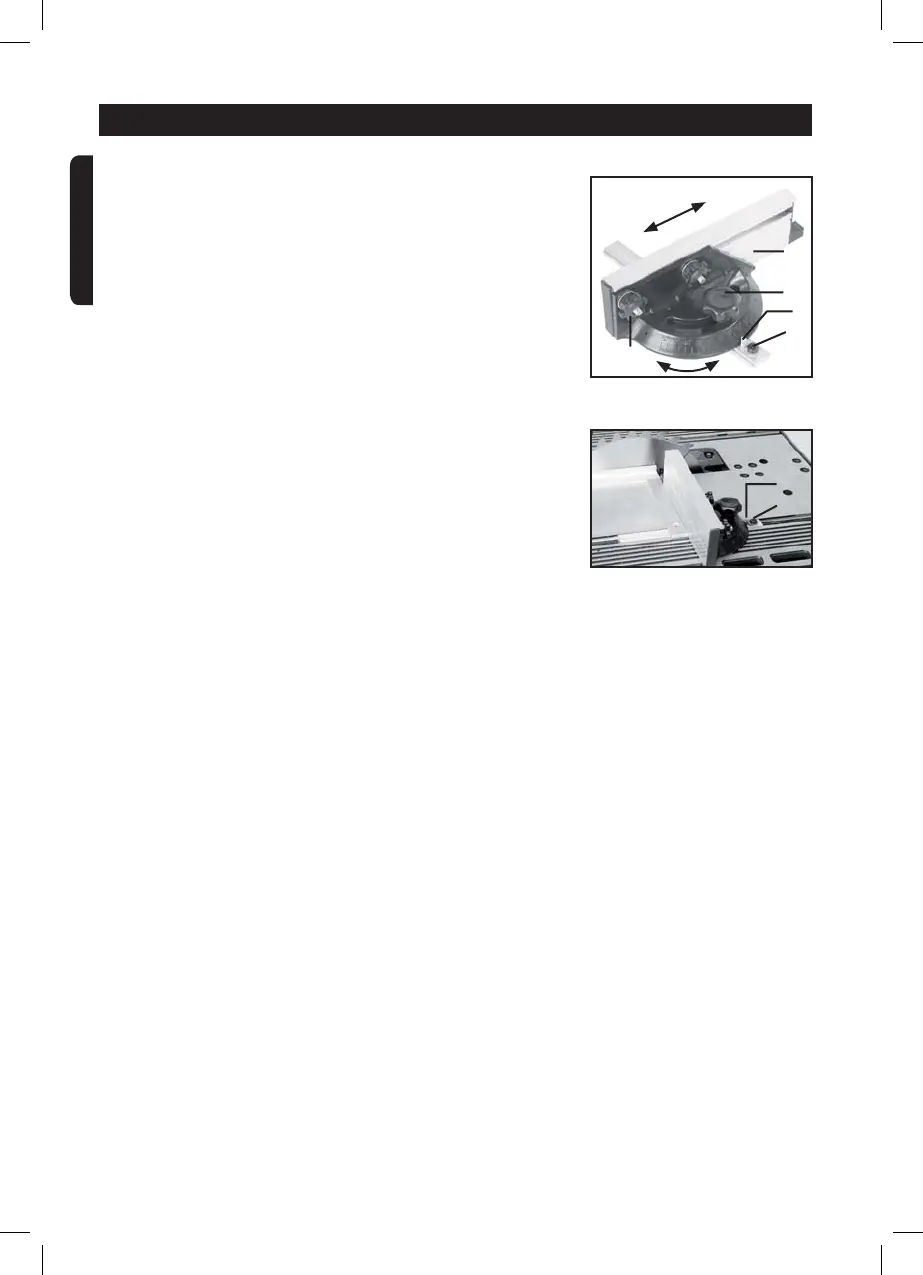

BUTÉE D’ANGLE (C)
La scie est équipée d’une butée d’angle (C). Elle est montée dans
l’une des deux rainures de guidage sur le plateau de la scie.
En desserrant la vis de réglage (1), la butée peut être réglée et
bloquée vers la droite ou la gauche. En desserrant les deux vis de
réglage (2), la butée peut être déplacée dans le sens linéaire D¿Q de
correspondre à la pièce à travailler et à la coupe ¿J 1).
AJUSTER LA BUTÉE D’ANGLE
Positionnez un angle de 90° à la lame de scie et à la règle de butée.
Si O¶DI¿FKHXU (4) ne correspond pas à 0 sur l’échelle graduée, des-
serrez la vis à empreinte cruciforme (5) et positionnez O¶DI¿FKHXU (4)
sur 0, resserrer la vis à empreinte cruciforme ¿J 1).
Sur une pièce d’essai, testez la précision des coupes et réajustez
en cas de besoin.
Lors de travaux avec la butée d’angle, vous devez toujours utiliser le
bâton poussoir (N).
¿J
2
4
5
3
¿J
4
5
FRANÇAIS
