INTRODUCTION
MT-7028 Transmitter：

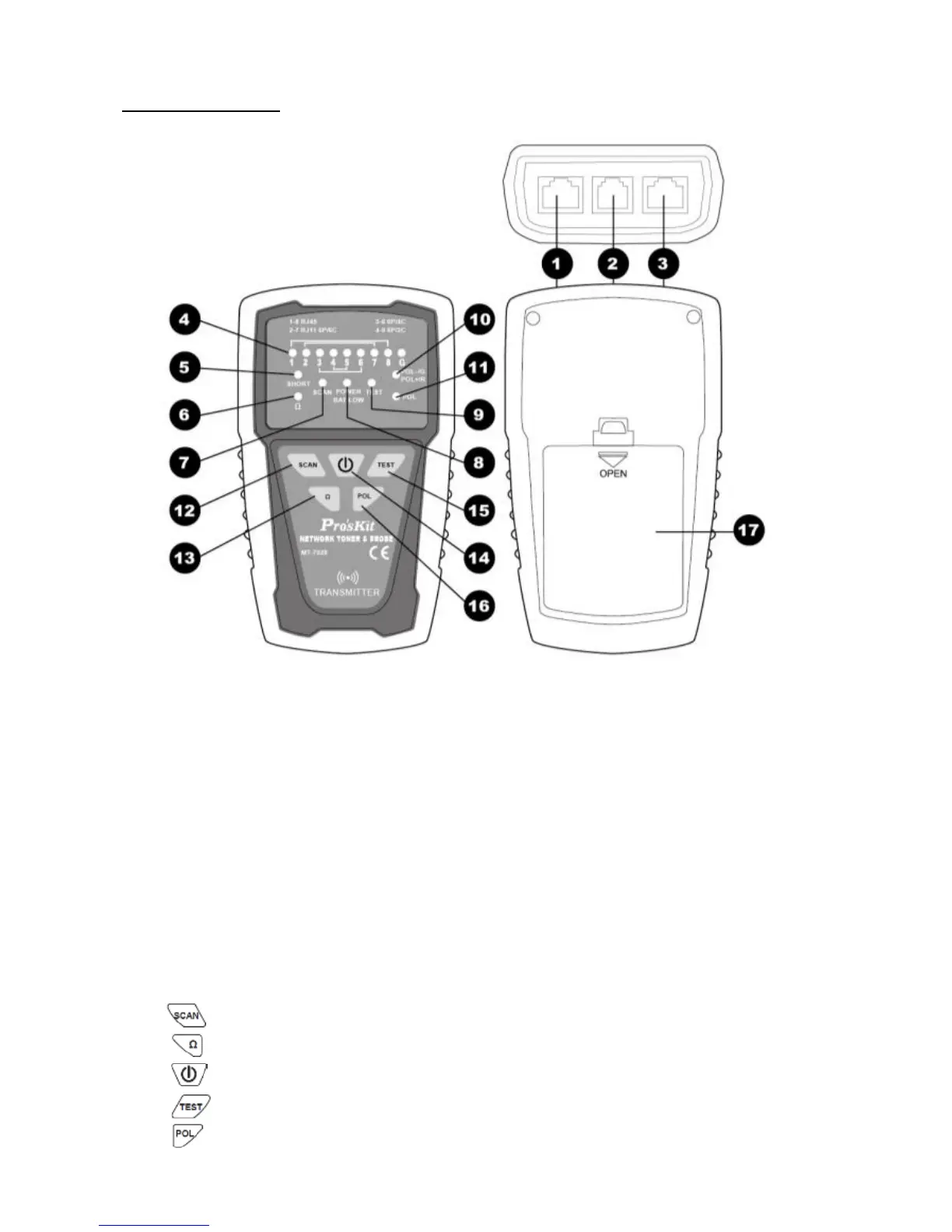

MT-7028 Transmitter Diagram
1.Test socket
2.RJ11(6 pin) Scan connectors
3.RJ45 Scan connectors
4.「1~8、G」 Cable map & Shielded indication
5.「SHORT」 Continuity test indication
6.「Ω」 Continuity function indicator
7.「SCAN」 Locating and Isolating cables function indicator
8.「POWER/BAT LOW」 Power ON/OFF & Battery low indicator 9.「TEST」
Cable map & Shielded function indicator
10.「POL－/G，POL＋/R」 Phone line polarity indication
11.「POL」 Phone line polarity function indicator
12「 」 Isolating cables function push button
13.「 」 Continuity function push button
14.「 」 Power ON/OFF push button
15.「 」 Cable map & Shielded function push button
16.「 」 Phone line polarity function push button
