Procopi ESS - Raccordement des Différents Organes Au Coffret de Contrôle; Montage du Coffret D(Alimentation Et de Contrôle

11/84
2015/02 - Indice de révision : B - Code : 29650

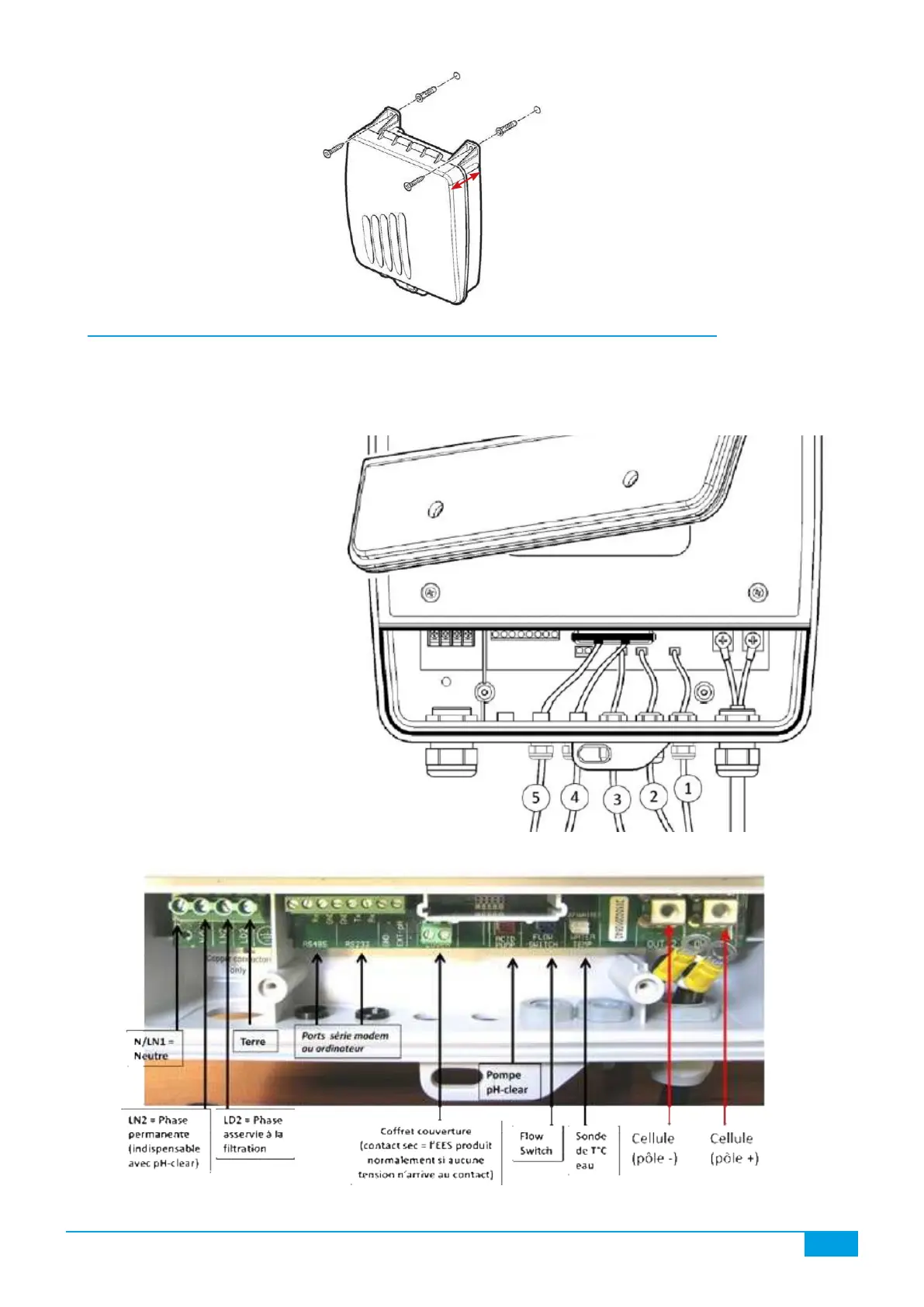

• RACCORDEMENT DES DIFFÉRENTS ORGANES AU COFFRET DE CONTRÔLE :
Déposer le couvercle du compartiment contenant le bornier.
Introduire tous les câbles de raccordement dans le compartiment par les presses-étoupes situés sous les
points de raccordement.
Epaisseur: 95 mm
Longueur du câble vers
la cellule: 3,60 mètres
1. Température sensor (Blanc)
2. Flow switch (BLEU)
3. pH Clear (ROUGE)
4. Sonde pH
5. 
La cellule se raccorde au coffret par les câbles à connecteurs rapides (longueur du câble de
t
i
