12
ENG ITA

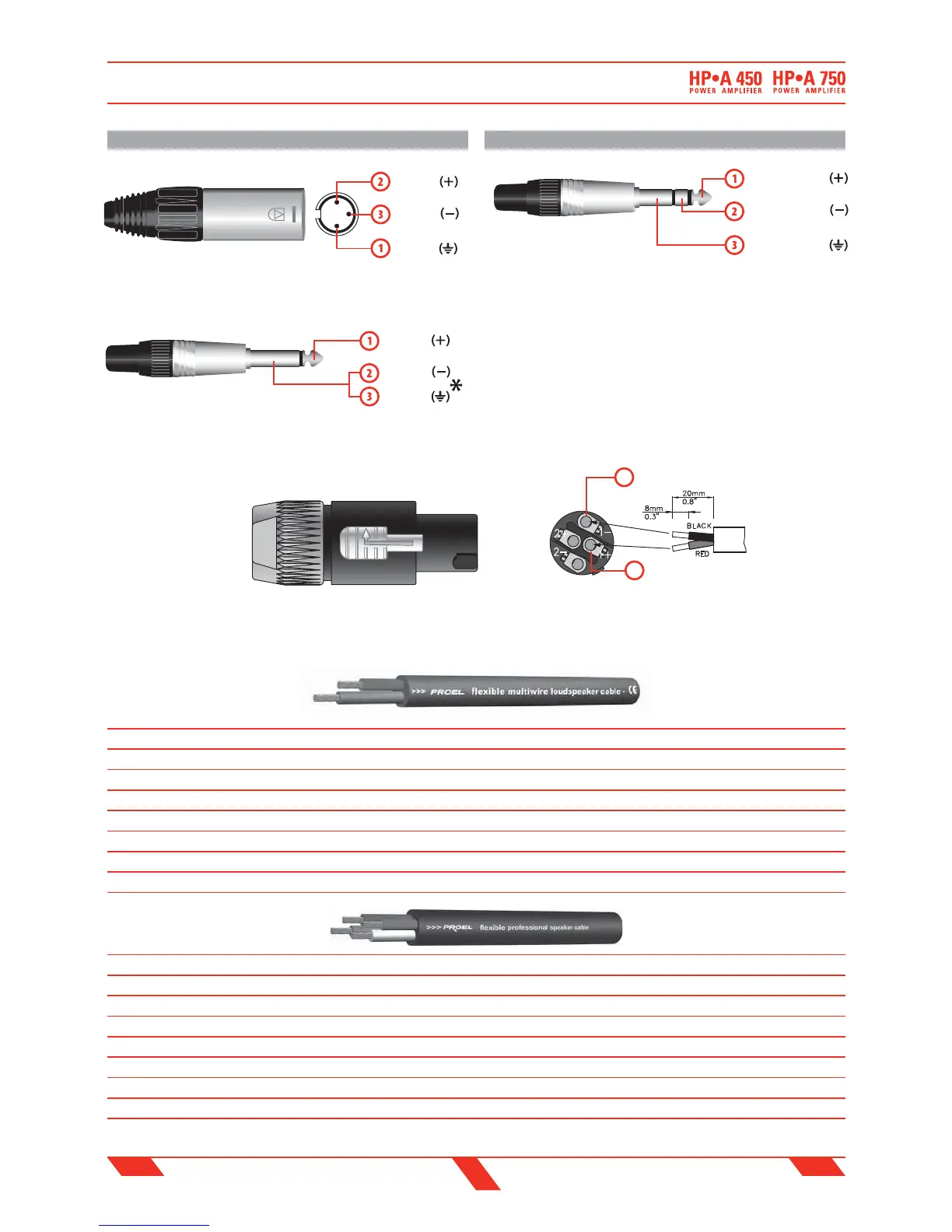

CONNECTIONS CONNESSIONI
CONNECTIONS
CONNESSIONI
INPUT (ingresso)
Jack (bilanciato)
INPUT
Jack (balanced)
sleeve - ground
tip - hot
ring - cold
INPUT (ingresso)
XLR bilanciato maschio
INPUT
Balanced male XLR
POWER OUTPUT - uscite altoparlanti
Connettore per cavo tipo Speakon Neutrik NL4
PROEL code - NL4FX
Codice PROEL - NL4FX
SPEAKER POWER OUTPUTS
Neutrik NL4 Speakon Cable Connector
ground
hot
cold
INPUT (ingresso)
Jack (sbilanciato)
INPUT
Jack (unbalanced)
ground
tip - hot
cold
*nota: connettere insieme cold e ground
per cavi da bilanciato a sbilanciato
*note: connect both cold and ground
to make cable from balanced to unbalanced
2-
1+
2+
1-
20mm
0.8"
8mm
0.3"
RED
BLACK
positive / red / rosso
n.c.
1+
negative / black / nero
1-
n.c.
Loudspeaker Line Losses (maximum permissible line lengths for 0.5dB losses, voltage or spl)
4 ohm load 8 ohm load Wire section data PROEL recommended cables
feet meter feet meter mm AWG 2 wires 4 wires 2 wires Fire-resistant 4 wires Fire-resistant
75 25 150 50 4.0 12 HPC624 HPC644 HPC624FR
50 17.5 100 35 2.0 14 HPC620 HPC640 HPC520 HPC540
30 10 60 20 1.5 16 HPC610 HPC510
20 7.5 40 15 1.0 18 HPC605
this is a short extraction of the wide assortment of cables available from PROEL, please visit our website at www.proelgroup.com
Perdite di collegamento linee Altoparlanti (massima lunghezza possibile per perdite inferiori a 0.5dB, tensione o spl)
carico 4 ohm carico 8 ohm Sezione del Cavo Cavi raccomandati PROEL
metri feet metri meter mm AWG 2 li 4 li 2 li resistente al fuoco 4 li resistente al fuoco
25 75 50 150 4.0 12 HPC624 HPC644 HPC624FR
17,5 50 35 100 2.0 14 HPC620 HPC640 HPC520 HPC540
10 30 20 60 1.5 16 HPC610 HPC510
7,5 20 15 40 1.0 18 HPC605
questo è un breve estratto del vasto assortimento di cavi disponibile da PROEL, vi preghiamo di visitare il nostro sito web all'indirizzo www.proelgroup.com
