INTRODUCTION
Thank you for having chosen a PROEL ampli er.
The new HP-3400PFC professional power ampli er is the result of a deep
and meticulous stylistic and functional research merged into a high
quality and reliable product, essential device both in xed installations
and TOURING applications.
The powerful performances of the HP-3400PFC amplifier satisfy an
exceptionally wide range of ampli cation needs: live touring gigs, dance
oors, sport venues, opera and drama theathres, worship venues, theme
parks, cinema theathres, television studio and so on.
The HP-3400PFC high performances consist of the following features:
• two indipendent channels, parallel or bridge con gurable, fully made
with switching technology with output stages in class-D shape.
• the supply circuit include the PFC (Power Factor Correction), able to
guarantee that the AC input current wave form is sinusoidal and in phase
with the mains voltage wave form, the PFC circuit ensure low rated
consumption and provides full output power with any mains voltage
condition (150 V - 264 V: 230 V model, 85 V -132 V: 120 V model).
• the ampli er is equipped with a Soft Clipping limiter that gives an
undistorted output signal in any input signal condition.
• the protection system includes thermal protection, short circuit
protection and high frequency (over audio range) protection circuits.
• several user configurations can be selected in the input section
(STEREO/BRIDGE/PARALLEL) as well as several ltering options (FLAT/
BIAMP/HPF).
• the ampli er is tted in 2 standard rack unit only.
To make the best use of this ampli er, please read the manual thoroughly
before operating. Let's go!
SETUP AND RACK MOUNTING
All HP-D ampli ers will mount in two units of a standard 19" (48.3cm)
rack, the front panel is provided of four
mounting holes. HP-D amplifiers uses a
forced-air cooling system to mantain a
low operating temperature. Drawn by an
internal fan, cold air enters through the
slots in the front panel and flows over
and through internal components, then
the hot air gets out from the rear panel
slots. The HP-D amplifiers drive the fan
using a variable-speed DC circuit, which
is controlled by sensing the heat sink
temperature. The fan speed will increase
only when the temperature of either heat
sink requires it, which keeps fan noise to a
minimum and helps cut dust accumulation
inside.

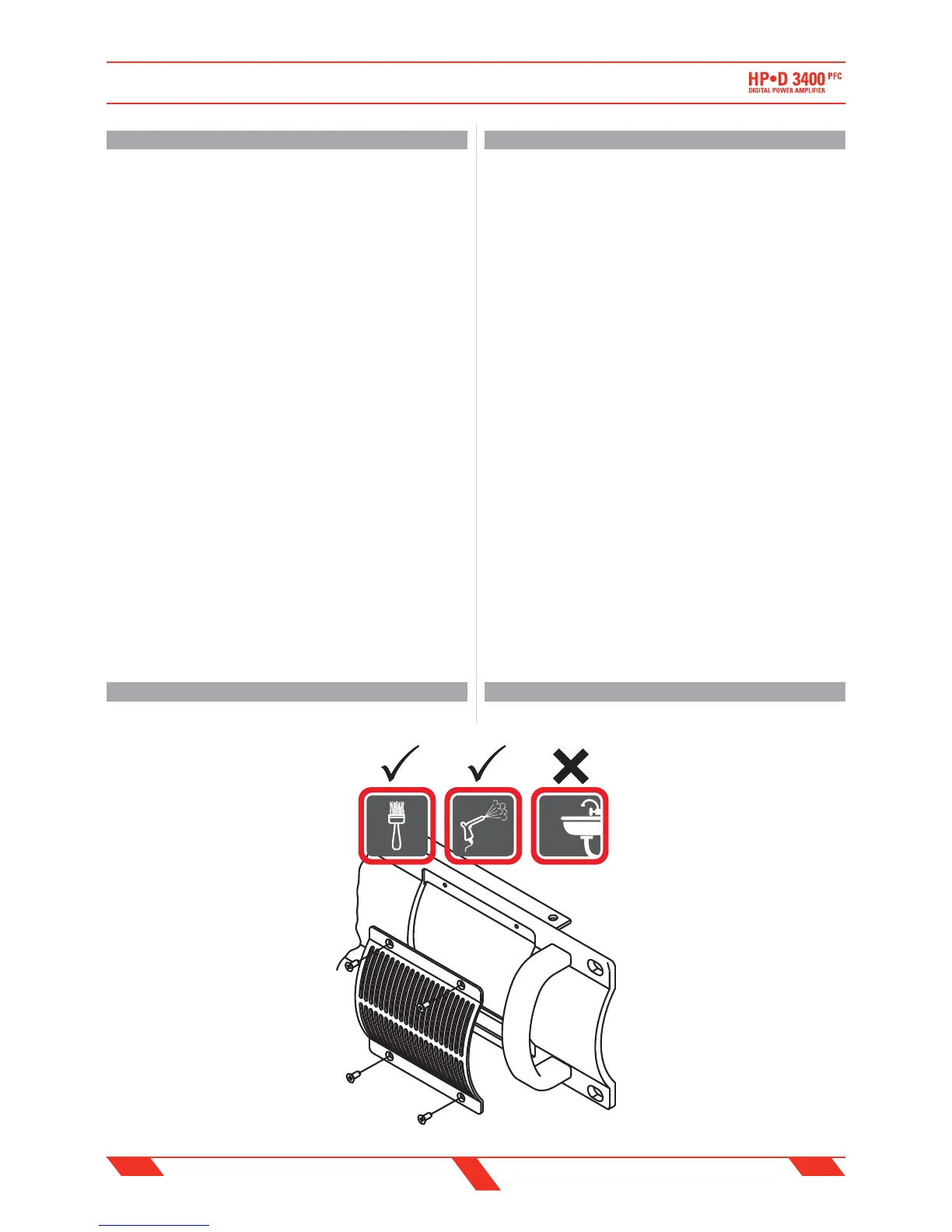

NOTE: In order to prevent the dust
accumulation inside the ampli er, the
two air vents on front panel have a dust
filter. Each time these filters are dirty
(it depends on enviroment conditions)
you have to remove the air slots using a
phillips screwdriver (as shown on gure)
INTRODUZIONE
Grazie per aver scelto un ampli catore PROEL.
Il nuovo ampli catore di potenza professionale HP-3400PFC è frutto
di un’intensa e meticolosa ricerca stilistica e funzionale confluita in
un prodotto di alta qualità ed affidabilità, fondamentale sia per le
installazioni sse che per le applicazioni TOURING.
Le prestazioni del nuovo finale di potenza HP-3400PFC sono tali da
soddisfare una vastissima gamma di applicazioni del settore professionale:
concerti in tour, discoteche, palazzetti, teatri di opera e di prosa, luoghi di
culto, parchi a tema, sale cinematogra che, studi televisivi, etc.
Le alte prestazioni consistono delle seguenti caratteristiche:
• due canali indipendenti realizzati completamente in tecnologia
switching con stadi di uscita in con gurazione classe-D.
• l'alimentazione con circuito PFC (correzione del fattore di potenza)
è in grado di mantenere in fase e con la stessa forma d'onda la corrente
assorbita con la tensione, garantendo un minor consumo e l’erogazione
della massima potenza con qualsiasi tensione di alimentazione (150
V - 264 V: modello 230 V, 85 V -132 V: modello 120 V).
• l'ampli catore è fornito di un limiter Soft Clipping che garantisce una
uscita indistorta per qualsiasi livello del segnale d'ingresso.
• il sistema di protezioni include la protezione termica, la protezione da
corto circuito e la protezione dalle frequenze oltre lo spettro udibile.
• diverse tipi di con gurazioni possono essere impostate dalla sezione
ingressi (STEREO/BRIDGE/PARALLEL) come pure diverse opzioni di
ltraggio (FLAT/BIAMP/HPF).
• l'ampli catore è inseribile in solo 2 unità rack standard.
Per una installazione ed un uso corretto dell'amplificatore, leggete
attentamente tutto il manuale. Pronti ... Via!
INSTALLAZIONE E MONTAGGIO A RACK
Tutti gli ampli catori HP-D è previsto che siano montati su due unità
di un rack standard da 19" (48.3cm), il
pannello frontale è provvisto di quattro fori
per il ssaggio al rack. Gli ampli catori HP-D
usano un sistema di ra redamento ad aria
forzata per mantenere una temperatura
di esercizio bassa. L'aria fredda, aspirata
dalla ventola interna, entra attraverso le
fessure sul pannello frontale e scorre sui
componenti interni raffredandoli, quindi
l'aria calda esce dalle fessure del pannello
posteriore. Gli ampli catori HP-D pilotano
la ventola con un circuito a velocità variabile
il cui controllo è sensibile alla temperatura
del dissipatore. La velocità della ventola
aumenterà solo di quanto è necessario
per il ra redamento interno: in tal modo
sia il rumore introdotto dalla ventola che
l'accumulo di polvere all'interno saranno
contenuti al minimo.
NOTA: Al fine di prevenire l'accumulo
di polvere interno all'amplificatore, le
aperture frontali per l'aria dispongono di
ltri anti-polvere. Ogni volta che questi
