13
ENG ITA
ADVANCED FEATURES
40dB or 32 dB GAIN setting
Two internal jumpers allows the selection of the ampli er gain.
• GAIN = 40 dB (100x) with a input sensitivity of 0 dBu (0.775 Vrms) or
• GAIN = 32 dB (40x) with a input sensitivity of +8 dBu (1.95 Vrms)
NOTE: The xed GAIN of 32dB is a useful feature to set a complex
loudspeaker system using a loudspeaker processor: in fact having
a xed gain the calculation of lters and limiters are simpli ed.
Consult the manual of your loudspeaker processor for details.

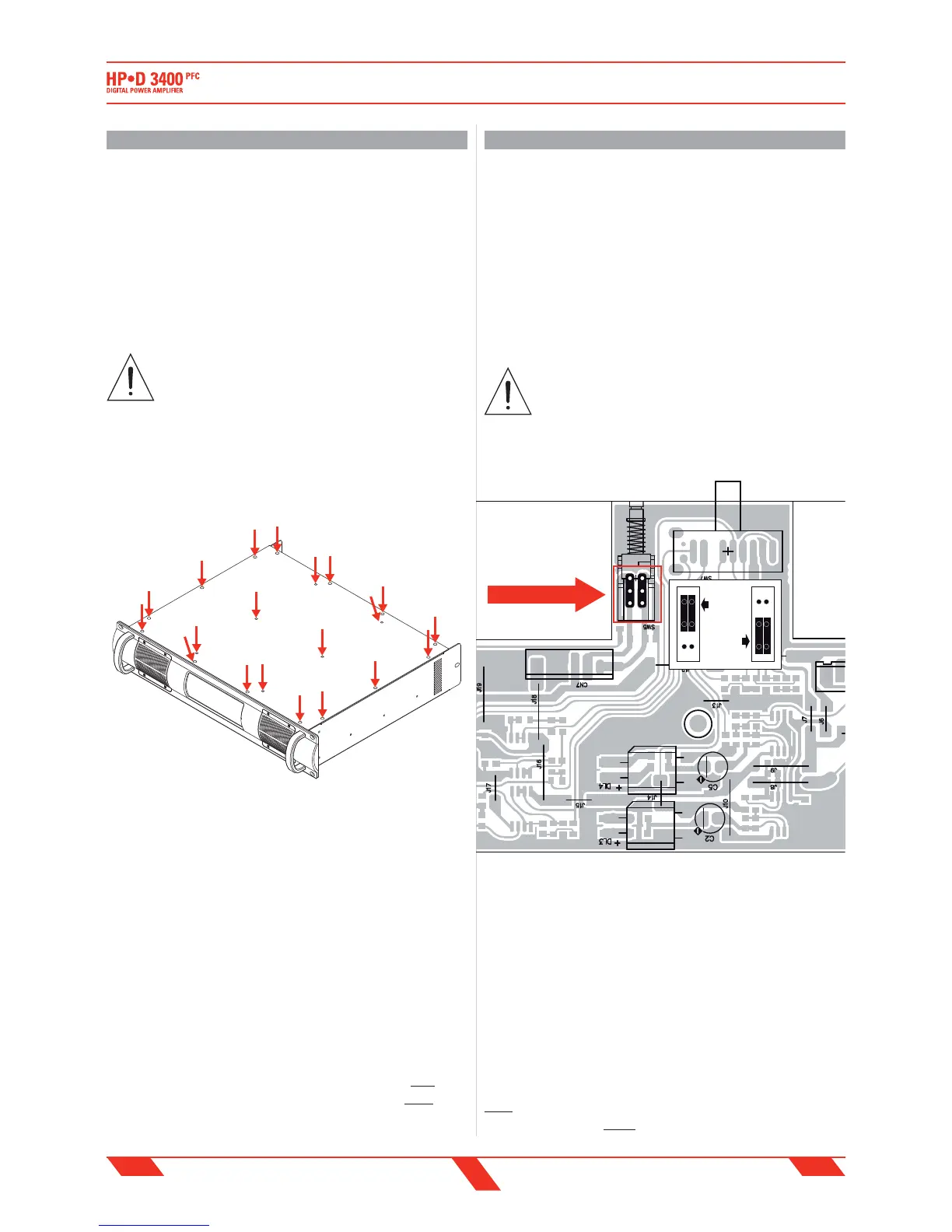

The following gures show how to open the ampli er and locate the
jumpers.
ALWAYS DISCONNECT THE SUPPLY CABLE FROM THE MAINS
LINE OUTLET BEFORE OPENING THE AMPLIFIER, THEN
RECONNECT IT ONLY AFTER YOU HAVE CLOSE AGAIN THE
AMPLIFIER.
• Remove all the screws showed by tips.
• Locate the jumpers on the backward of the ampli er then set them.
CLIP Limit / Distortion protection
The clip limiter circuits dinamically reduce the gain of the ampli ers
when these are driven near to clip distortion. When activated the LIMIT
LED lights up.
While some audio systems may already contain protective limiters
preceeding the ampli er, the ampli er’s clip limiters generally will not
noticeably a ect output quality.
For systems without additional protection, the clip limiters can enhance
your system’s output quality and prevent catastrophic damage to your
speakers.
Even with the Anti-Clip Limiters, your ampli er should never be operated
at a level which causes the front-panel Clip LEDs to illuminate constantly.
While the Anti-Clip Limiters help to prevent damage due to peak signal
distortion, your speakers can still be damaged by excess of mean power
dissipation.
FUNZIONI AVANZATE
Impostazione GAIN 40dB o 32 dB
Due ponticelli interni permettono la selezione del guadagno
dell'ampli catore:
• GAIN = 40 dB (100x) con una sensibilità di 0 dBu (0.775 Vrms) o
• GAIN = 32 dB (40x) con una sensibilità di +8 dBu (1.95 Vrms)
NOTA: Il guadagno fisso a 32dB è una caratteristica utile per
l'impostazione di sistemi complessi di altoparlanti con processore: in
quanto con un gain sso il calcolo di ltri e limitatori è sempli cato.
Consultare il manuale del processore per altri dettagli.
Le seguenti gure illustrano come aprire l'ampli catore e individuare i
ponticelli.
DISCONNETTERE SEMPRE IL CAVO DI ALIMENTAZIONE
DALLA RETE ELETTRICA PRIMA DI APRIRE L'AMPLIFICATORE,
E RICONNETTERLO SOLO DOPO AVER RICHIUSO
L'AMPLIFICATORE.
• Rimuovere tutte le viti indicate dalle freccie.
• Individuare i ponticelli sul retro dell'ampli catore quindi con gurarli.
Protezione Distorsione / CLIP Limiter
I circuiti "clip limiter" riducono dinamicamente il guadagno degli
ampli catori quando questi sono pilotati vicino al massimo segnale
accettabile prima della distorsione. Il funzionamento è segnalato dai
LED LIMIT.
Anche quando i sistemi audio complessi sono dotati di limitatori
di protezione prima degli amplificatori, in generale il clip limiter
dell'ampli catore non apporta e etti negativi alla qualità del suono.
Per sistemi audio senza protezione preventiva, il clip limiter migliora la
qualità del suono e previene seri danni agli altoparlanti.
Anche se con il Clip Limiter, l'ampli catore non deve lavorare con livelli di
segnale che causano l'accensione costante del LED rosso. Infatti seppure
l'Anti-Clip Limiter aiuti a prevenire danni causati dalla distorsione dei
picchi di segnale, gli altoparlanti possono essere ugualmente danneggiati
dalla eccessiva potenza media dissipata.
ADVANCED FEATURES
FUNZIONI AVANZATE
GAIN
40dB
32dB
