NOTE: Use only loudspeaker enclosure cables, never signal cables,
i.e. those normally used for microphones, instruments and audio
equipment in general.
24. Channel 2 SPEAKON output
Accepts a male Neutrik Speakon NL4C connector wired in this way:
• PIN 1+ connected to POSITIVE output of Channel 2;
• PIN 1- connected to NEGATIVE output of Channel 2;
• PIN 2+ and 2- NOT connected.
This is the ampli ed output of the signal applied to channel 2 input if the
ampli er is set in STEREO mode or the signal applied to channel 1 input
if the ampli er is set in PARALLEL mode.
Always connect a loudspeaker with a minumum impedance of 4 ohm
or more.
25. BRIDGE SPEAKON output
Accepts a male Neutrik NL4C connector wired in this way:
• PIN 1+ connected to "in phase" (Channel 1);
• PIN 1- connected to "out phase" (Channel 2);
• PIN 2+ and 2- NOT connected.
This is the ampli ed output of the signal applied to channel 1 input if the
ampli er is set in BRIDGE mode.
Always connect a louspeaker with a minumum impedance of 8 ohm or
more.
NOTE: Use this output alone and only with BRIDGE mode setting.
In ognuno di questi modi usando un cavo singolo si può collegare
un'altoparlante impostato in BI-AMP o un sistema SUB-SAT.
Collegare sempre un altoparlante con un'impedenza minima di 4 ohm
o superiore.
NOTA: Usare cavi specifici per altoparlanti, mai cavi di segnale,
quelli usati per microfoni, strumenti e apparecchiature audio in
generale.
24. Uscita SPEAKON Channel 2
Connettore Neutrik Speakon NL4C maschio, collegato come segue:
• PIN 1+ collegato all'uscita POSITIVA del canale 2;
• PIN 1- collegato all'uscita NEGATIVA del canale 2;
• PIN 2+ PIN 2- non collegati;
Questa è l'uscita ampli cata del segnale applicato all'ingresso del canale
2, se in modalità STEREO, o del segnale applicato all'ingresso del canale
1, se in modalità PARALLEL.
Collegare sempre un altoparlante con un'impedenza minima di 4 ohm
o superiore.
25. Uscita SPEAKON BRIDGE
Connettore Neutrik Speakon NL4C maschio, collegato come segue:
• PIN 1+ collegato all'uscita "in phase" (canale1)
• PIN 1- collegato all'uscita "out phase" (canale 2);
• PIN 2+ e 2- NON connessi.
Questa è l'uscita ampli cata del segnale applicato all'ingresso del canale
1 se l'ampli catore è impostato in modalità BRIDGE.
Collegare sempre un altoparlante con un'impedenza minima di 8 ohm
o superiore.
NOTA: Usare questa uscita da sola ed unicamente in modo BRIDGE.

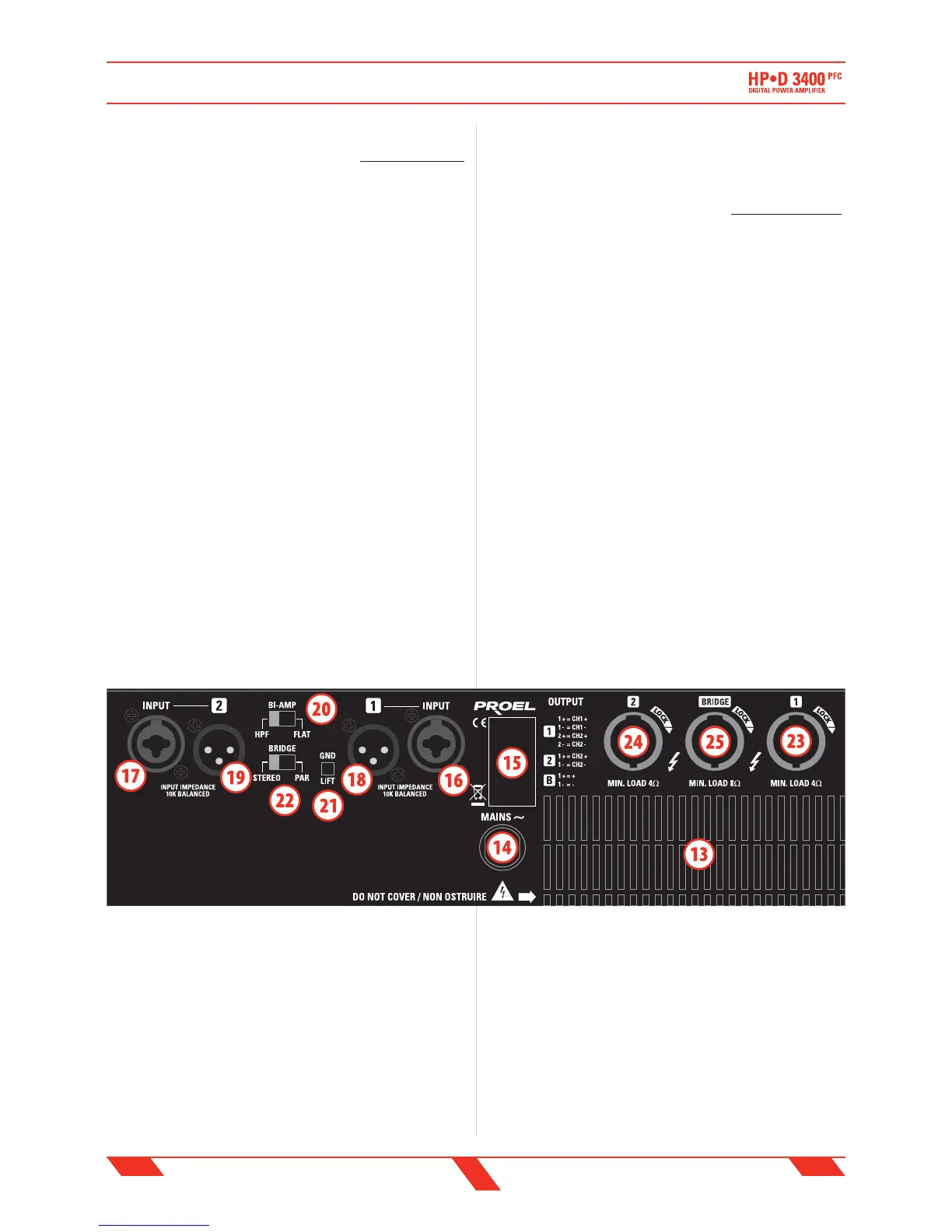

REAR PANEL
PANNELLO POSTERIORE
