PROEL M-1000 - Page 15

15
ENG ITA

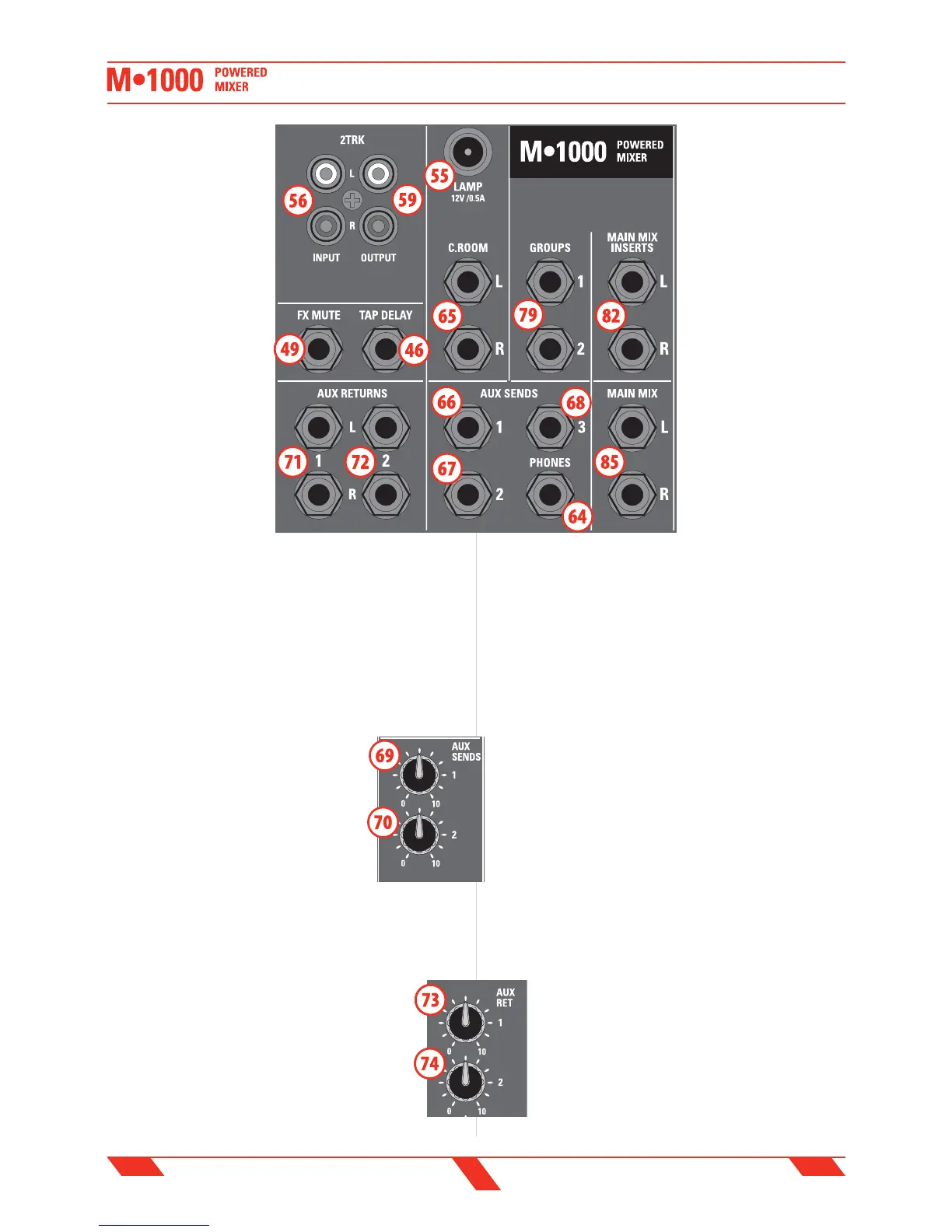

64. PHONES stereo jack
output
STEREO JACK connector for
the headphones output: only
stereo headphones with a
minimum impedance of 32
Ohms should be connected to
this output.
65. C.ROOM L & R jack
outputs
These JACK connectors (+4
dB) provide an unbalanced
line-level signal and can be
used to monitor the MAIN MIX
program or as an additional
mix output.
66. AUX 1 OUT jack
output
This jack connector sends out
unbalanced line-level signals
made of the sum of the input
channels' AUX 1 sends, usually
for connecting stage monitor
ampli ers.
67. AUX 2 OUT jack output
This jack connector sends out unbalanced line-level signals made of the
sum of the input channels' AUX 2 sends, usually for connecting e ect
devices or stage monitor ampli ers.
68. AUX 3 OUT jack output
This jack connector sends out unbalanced line-level signals made of the
sum of the input channels' AUX 3 sends, usually for connecting e ect
devices.
69. AUX 1 SEND LEVEL control
It adjusts the general level of the AUX 1 SEND
output. This control ranges from o (0) to +15 dB
of gain when fully clockwise (10).
70. AUX 2 SEND LEVEL control
It adjusts the general level of the AUX 2 SEND
output. This control ranges from o (0) to +15 dB
of gain when fully clockwise (10).
71. AUX 1 RET jack inputs
Balanced jack connectors (0 dB) of the auxiliary stereo input (NOTE: the L
input can be used as MONO if R input is left unconnected). This input
can be used for the return signal from outboard e ects or for connecting
any instrument or equipment with a line output.
72. AUX 2 RET jack input
Balanced jack connectors (0 dB) of the auxiliary stereo input
(NOTE: the L input can be used as MONO if R input is left
unconnected). This input can be used for the return signal
from outboard e ects or for connecting any instrument or
equipment with a line output.
73. AUX 1 RET LEVEL control
It adjusts the level of the AUX 1 RET inputs and sends it to the
64. PHONES (uscita jack
stereo per cu a)
Connettore STEREO JACK per
uscita cu a: solo cu e stereo
con un impedenza minima di 32
Ohm possono essere connesse a
questa uscita.
65. C.ROOM L & R (uscite
jack)
Questi connettori JACK (+4 dB)
forniscono un uscita sbilanciata
a livello linea che può essere
usata per controllare (monitor)
il programma in uscita dal
MAIN MIX o come uscita mix
aggiuntiva.
66. AUX 1 OUT (uscita
jack ausiliaria 1)
Questo connettore jack (+4 dB)
invia all'esterno un segnale di
linea sbilanciato composto dalla
somma di tutte le mandate AUX
1 dei singoli canali, solitamente
usato per connettere l'ingresso di un monitor da palco ampli cato.
67. AUX 2 OUT (uscita jack ausiliaria 2)
Questo connettore jack (+4 dB) invia all'esterno un segnale di linea
sbilanciato composto dalla somma di tutte le mandate AUX 2 dei singoli
canali, solitamente usato per connettere l'ingresso di un e etto esterno
o di monitor da palco ampli cati.
68. AUX 3 OUT (uscita jack ausiliaria 3)
Questo connettore jack (+4 dB) invia all'esterno un segnale di linea sbilanciato
composto dalla somma di tutte le mandate AUX 3 dei singoli canali,
solitamente usato per connettere l'ingresso di un e etto esterno.
69. AUX 1 SEND LEVEL (livello uscita ausiliario 1)
Regola il livello generale dell'uscita AUX 1 SEND. Questo controllo varia
tra chiuso (0) e +15 dB di guadagno ruotandolo al massimo (10).
70. AUX 2 SEND LEVEL (livello uscita ausiliario 2)
Regola il livello generale dell'uscita AUX 2 SEND. Questo controllo varia
tra chiuso (0) e +15 dB di guadagno ruotandolo al massimo (10).
71. AUX 1 RET (ingressi jack ausiliari 1)
Connettori jack bilanciati (0 dB) per un ingresso ausiliario stereo (NOTA:
l'ingresso L può essere usato come MONO se l'ingresso R rimane
scollegato). Questo ingresso può essere usato per il segnale di ritorno da
un e etto esterno o per connettere qualsiasi sorgente con livello linea.
72. AUX 2 RET (ingressi jack ausiliari 2)
Connettori jack bilanciati (0 dB) per un ingresso ausiliario
stereo (NOTA: l'ingresso L può essere usato come MONO
se l'ingresso R rimane scollegato). Questo ingresso può
essere usato per il segnale di ritorno da un e etto esterno o
per connettere qualsiasi sorgente con livello linea.
73. AUX 1 RET LEVEL (livello ingresso ausiliario)
Regola il livello degli ingressi AUX 1 RET e lo invia alle uscite
MAIN MIX della sezione master. Questo controllo varia tra
MASTER SECTION
SEZIONE MASTER
