18
ENG ITA
press only one switch at a time.

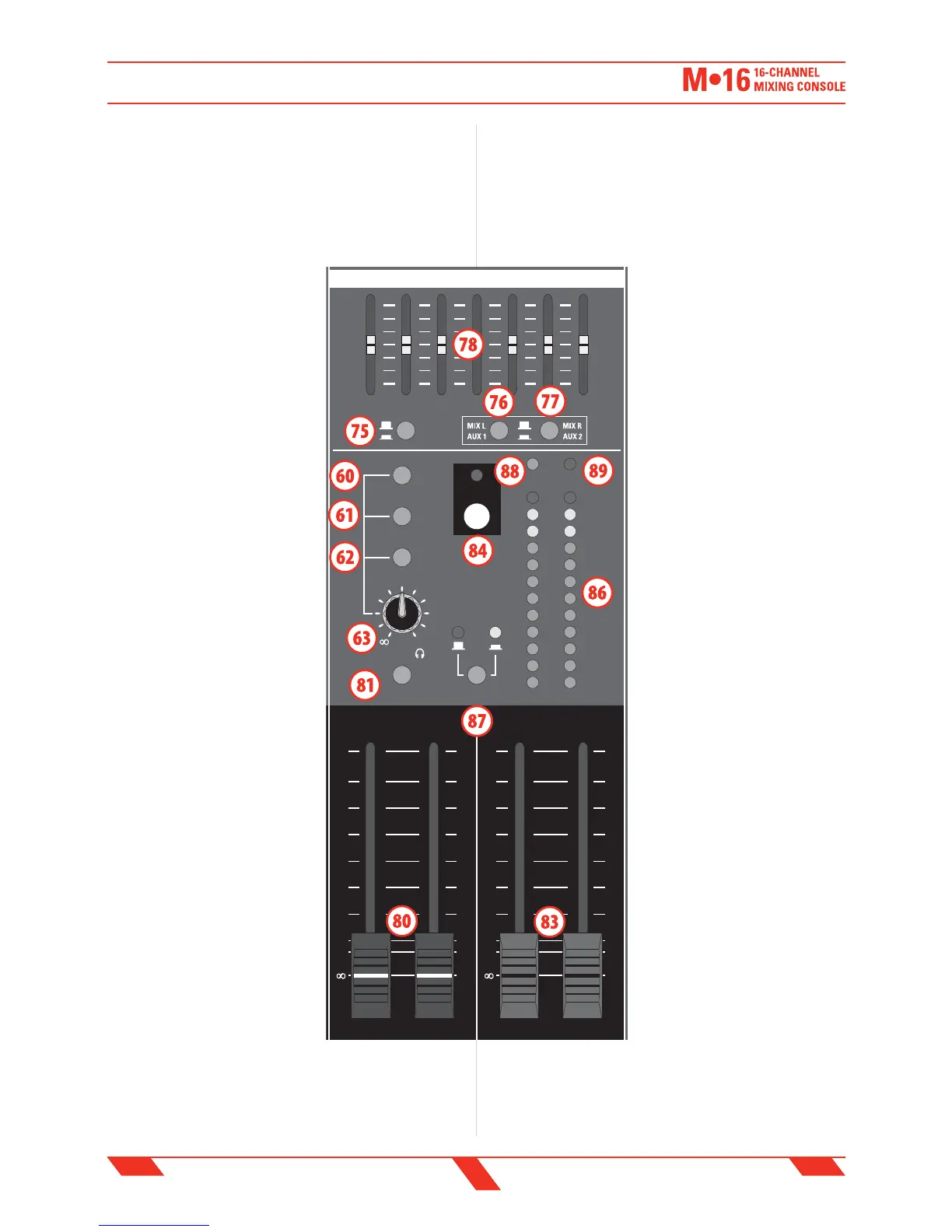

87. SOLO MODE switch - PFL and AFL option
Allows to select if the listening and the visualization of the channels
selected with the SOLO buttons are PRE FADER (PFL) or POST FADER
(AFL).
- PFL: PRE-FADER LEVEL, the input signal, already controlled by the
channel EQ, is shown on the meters and
sent to the C.ROOM/PHONES outputs. The
PFL mode is used for setting the right
level of the input signal (usually around
0 dB) and to avoid input saturation and
distortion.
- AFL: AFTER-FADER LEVEL, the input
signal, already controlled by the channel
EQ and by the channel fader, is shown
on the meters and sent to the C.ROOM/
PHONES outputs. The AFL mode can be
used to listen the signal sent to the MAIN
MIX or GROUP 1-2.
88. ON led
Indicates when the mixer is switched
on.
89. +48V led
Indicates when the +48V phantom
power (for condenser microphones and
for active DI-BOX), is switched on.
86. L & R LEVEL METERS (indicatori di livello)
Gli indicatori di livello sono costituiti di due colonne di dodici LED di tre
colori che indicano diversi livelli operativi del segnale:
• verde = normale livello operativo (da -30 a +4 dBu)
• giallo = livello operativo elevato (da +7 a +10 dBu)
• rosso = livello operativo troppo elevato (prossimo al livello di CLIP +20
dBu).
Se nessun tasto SOLO è premuto, i meters
visualizzano cosa è selezionato dai tasti
(60) (61) e (62), scegliendo tra MAIN MIX
(post fader), GROUP 1-2 (post fader) o
2TRK IN. Quando un tasto SOLO viene
attivato, i meters visualizzeranno le
informazioni del solo. Se il tasto SOLO
MODE è impostato su PFL (livello pre
fader) gli indicatori visualizzano un
segnale mono su entrambe le colonne,
se è impostato su AFL (livello dopo fader)
visualizzano un segnale stereo dopo i
controlli di FADER e PAN del canale.
NOTA: per poter ottenere
un'indicazione corretta, si raccomanda
di selezionare solo un tasto alla
volta.
87. SOLO MODE (tasto selezione
modo solo PFL o AFL)
Consente di selezionare la modalità
di ascolto tramite le uscite C.ROOM e
PHONES) e di visualizzazione dei canali
selezionati con il tasto SOLO:
- PFL: PRE-FADER LEVEL: visualizza il
segnale in ingresso nel canale e regolato
dall’equalizzatore. Viene utilizzato per
la regolazione del corretto livello del
segnale in ingresso senza distorsione
(solitamente attorno al valore di 0dB).
- AFL: POST FADER LEVEL: visualizza il
segnale controllato dal fader di canale.
Può essere utilizzato per l'ascolto del
segnale del canale inviato al MAIN MIX.
88. ON led (indicatore acceso/
spento)
Indica quando il mixer è acceso.
89. +48V led (alimentazione
phantom)
Indica quando l'alimentazione a +48V
phantom (per microfoni a condensatore
e DI-BOX attive) è accesa.
REAR PANEL
PANNELLO POSTERIORE
MIX
-15
0
+15
-15
0
+15
63
125
400
1k
2.5k 16k8K
EQ IN
BYPASS
STANDBY
GROUP 1-2
TO MIX
GROUP 1-2 MAIN MIX
10
5
0
5
10
20
30
40
15
10
5
0
5
10
20
30
40
15
