Kiuas voidaan asentaa seinäsyvennykseen,
jonka korkeus on vähintään 1900 mm.
Aggregatet kan monteras i en väggnisch,
vars höjd är minst 1900 mm.
A min.
sivupinnasta seinään, ylälauteeseen tai yläkaiteeseen
från sidoyta till vägg, övre räck eller övre lave
B min. C min.
etupinnasta ylälauteeseen tai yläkaiteeseen
från framyta till övre räck eller övre lave
BC45/BC45E 35 20 35
BC60/BC60E 50 30 50
BC80/BC80E 100 30 80
(suositus/rekommendation: 100)
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta dig
med monteringsanvisningarna och kontrollera följande
saker:
• Aggregatets effekt är lämplig med tanke på bastuns
storlek. De volymer som anges i tabell 2 får inte
överskridas eller underskridas.
• Driftspänningen är den rätta för aggregatet.
• Placeringen av aggregatet uppfyller de minimiavstånd
som anges i bild 6 och tabell 2.
• Avstånden måste ovillkorligen följas. Om
säkerhetsavståndet är alltför litet uppstår brandfara.
Endast ett aggregat får monteras i en bastu.
• Se > 3.4. Återställning av överhettningsskydd

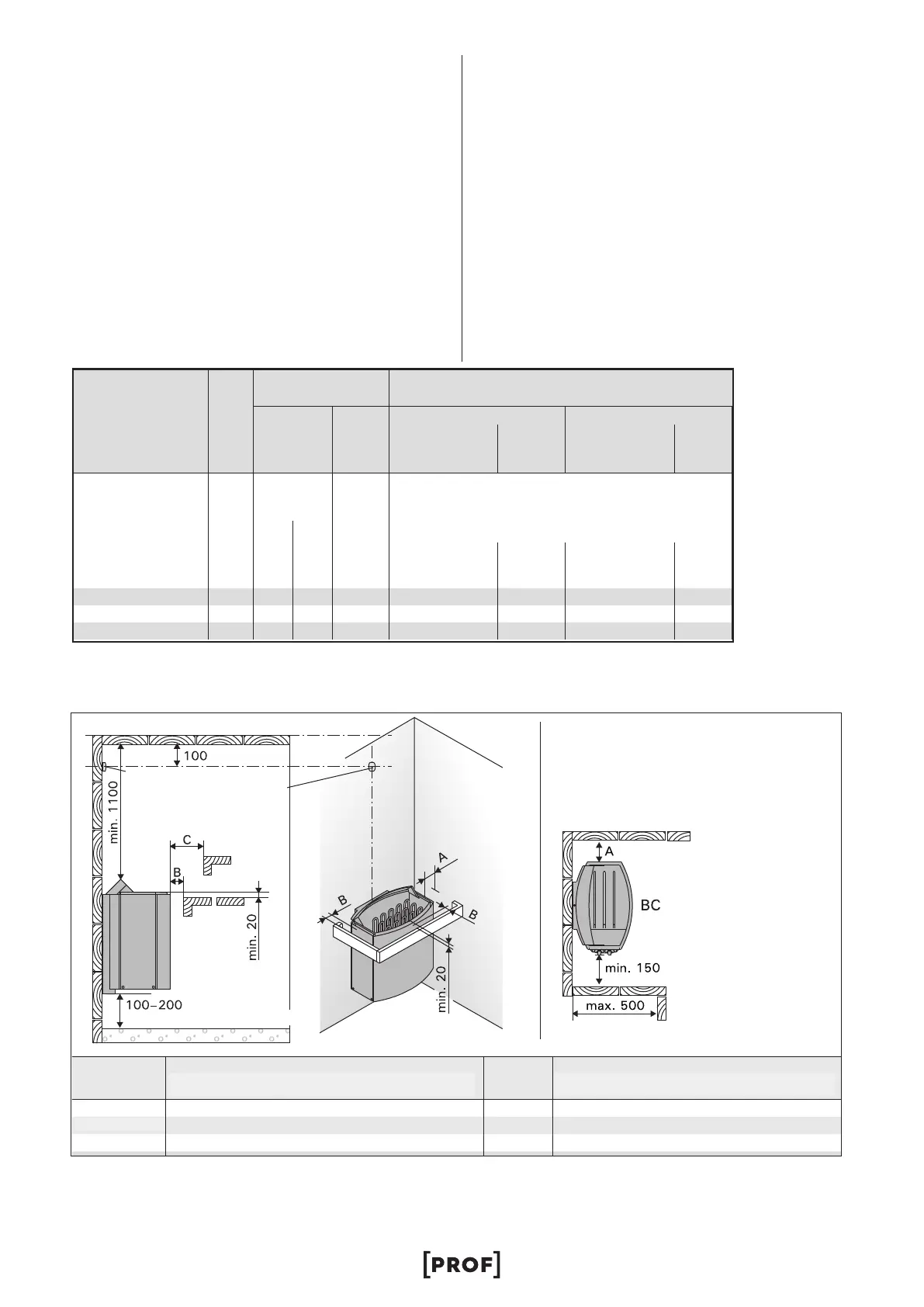

Tabell 2. Monteringsdata för aggregat
Tabell 2. Monteringsdetaljer
Bild 6. Säkerhetsavstånd (måtten i millimeter)
Figur 6. Sikkerhetsavstander (alle målene er i millimeter)
Aggregat
Varmeapparat
Modell och mått
Modell og mål
Effekt
Effekt
Bastuutrymme
Badstue
Elinstallation
Elektriske tilkoblinger
Volym
Kubikkvolum
Höjd
Høyde
400 V 3N~ 230 V 1N~
För givare (BC-E
)
Til sensor (BC-E)
Anslutningskabel
Forbindelseskabel
Säkringar
Sikring
Anslutningskabel
Forbindelseskabel
Säkring
Sikring
bredd / bredde
• BC 480 mm
• BC-E 450 mm
djup / dybde 310 mm
höjd / høyde 540 mm
vikt/ vekt 11 kg
stenar / steiner
max. 20 kg kW
2.3.
min.
mm
Se bild 8. Avmåttarna gäller bara till anslutningskabeln (B)!
Se figur 8. Målene gjelder bare for forbindelseskabelen!
mi
n.
m3
max.
m3 mm
2
A mm2 A mm2
BC45/BC45E 4,5 3 6 1900 5 x 1,5 3 x 10 3 x 2,5 1 x 20 4 x 0,25
BC60/BC60E 6,0 5 8 1900 5 x 1,5 3 x 10 3 x 2,5 1 x 35 4 x 0,25
BC80/BC80E 8,0 7 12 1900 5 x 2,5 3 x 16 3 x 6 1 x 35 4 x 0,25
3. MONTERINGSANVISNING
Aggregatet kan monteras i en väggnisch, vars höjd är
minst 1000mm.
Varmeapparatet kan monteres i en avkrok med en
minimumshøyde på 1900 mm.
rekommendation / anbefaling: 100
från sidoyta till vägg, övre råck eller övre lave
fra side til vegg, øvre plattform eller rekkverk
från framyta till övre räck eller övre lave
fra frontoverflate til øvre plattform eller rekkverk
3.1.Før montering
Før montering av varmeapparatet må du undersøke
instruksjonene for montering. Sjekk følgende punkter:
• Er effekten fra og typen varmeapparat passende for
badstuen? Kubikkvolumet i tabell 2 skal følges.
• Er matespenningen passende for varmeapparatet?
• Posisjonen til varmeapparatet oppfyller
minimumskravene for sikkerhetsavstander som er
oppgitt i figur 6 og tabell 2.
• Det er helt nødvendig å montere varmeapparatet
i henhold til disse verdiene. Forsømmelse utgjør
en brannfare. Bare ett elektrisk varmeapparat kan
monteres i badstuen.
• Se > 3.4. Tilbakestille overopphetingsbeskyttelsen
3. INSTRUKSJONER FOR MONTERING
SE NO
HPR 45
HPR 60
HPR 80
HPR 45
HPR 60
HPR 80
