ASSEMBLAGE
L
ʼassemblage requiert deux personnes. Placez toutes les pièces de lʼelliptique sur une surface dégagée et
retirez tous les emballages. Ne jetez pas les emballages avant la fin de lʼassemblage.

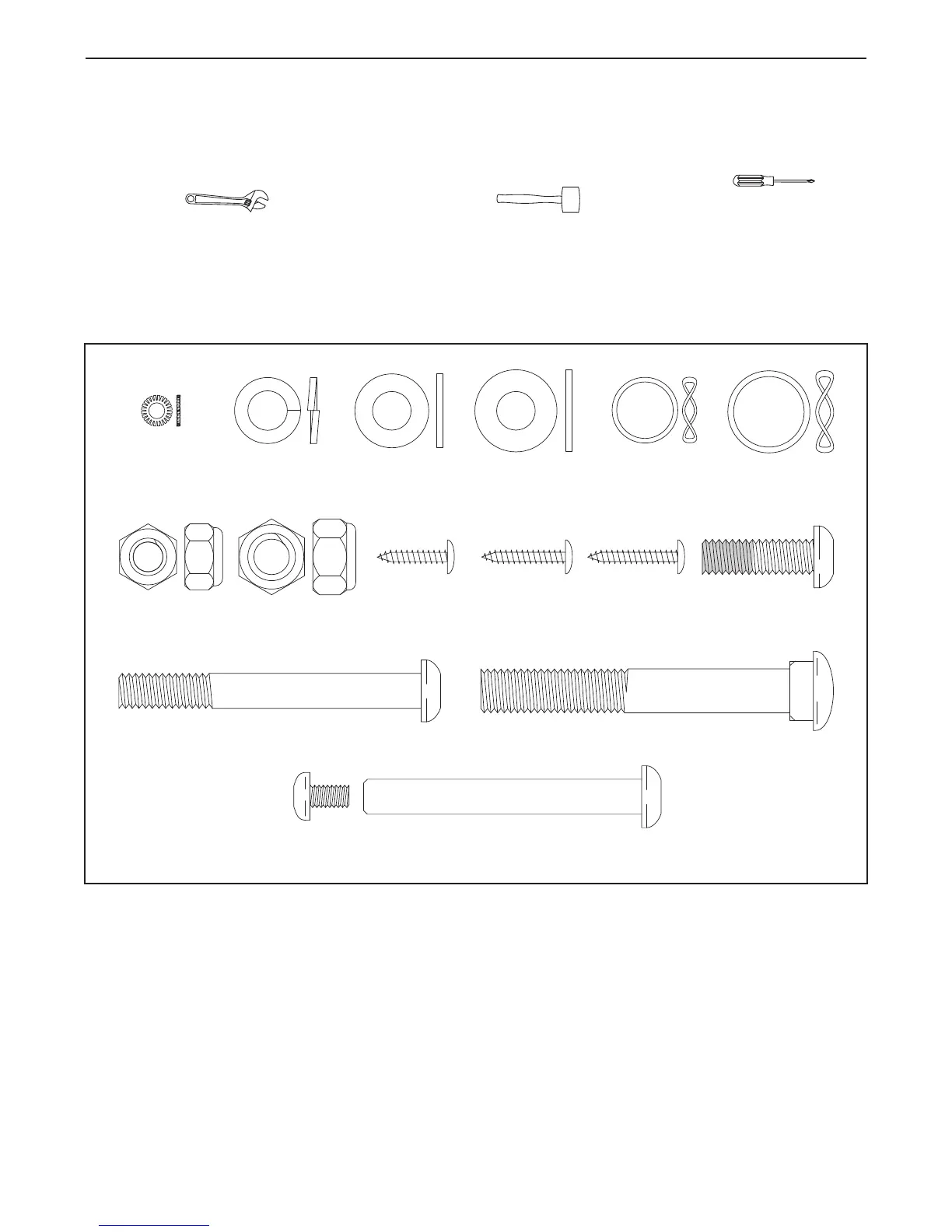

En plus des clés hexagonales incluses, lʼassemblage requiert un tournevis cruciforme , une
clé à molette , et un maillet en caoutchouc .
Alors que vous assemblez lʼelliptique, utilisez les schémas ci-dessous pour identifiez les pièces de
lʼassemblage. Le nombre entre parenthèses sous chaque schéma est le numéro de la pièce sur la LISTE DES
PIÈCES vers la fin du manuel. Le nombre après les parenthèses est la quantité nécessaire à lʼassemblage.
Remarque : certaines petites pièces ont peut-être été assemblées. Si une pièce nʼest pas dans le sac
des pièces, vérifiez quʼelle nʼest pas pré-assemblée.
5
Rondelle
Fendue de M8
(93)–2
Rondelle de M8
(64)–4
Vis de M4 x
16mm (60)–4
Vis en Métal/Nylon
de M8 x 25mm
(70)–6
Écrou de
Verrouillage en
Nylon de M8
(87)–2
Écrou de
Verrouillage en
Nylon de M10
(84)–4
Grande
Rondelle
Ondulée (20)–2
Rondelle
Ondulée (27)–2
Vis de M4 x
19mm (68)–6
Grande
Rondelle de M8
(81)–2
Rondelle
Étoilée (85)–6
Vis de M4 x
22mm (66)–2
Boulon de Carrosserie de M10 x 77mm
(58)–4
Boulon en Bouton de M8 x
69mm (91)–2
Jeu de Boulons de M8 x 63mm
(67)–2
