16

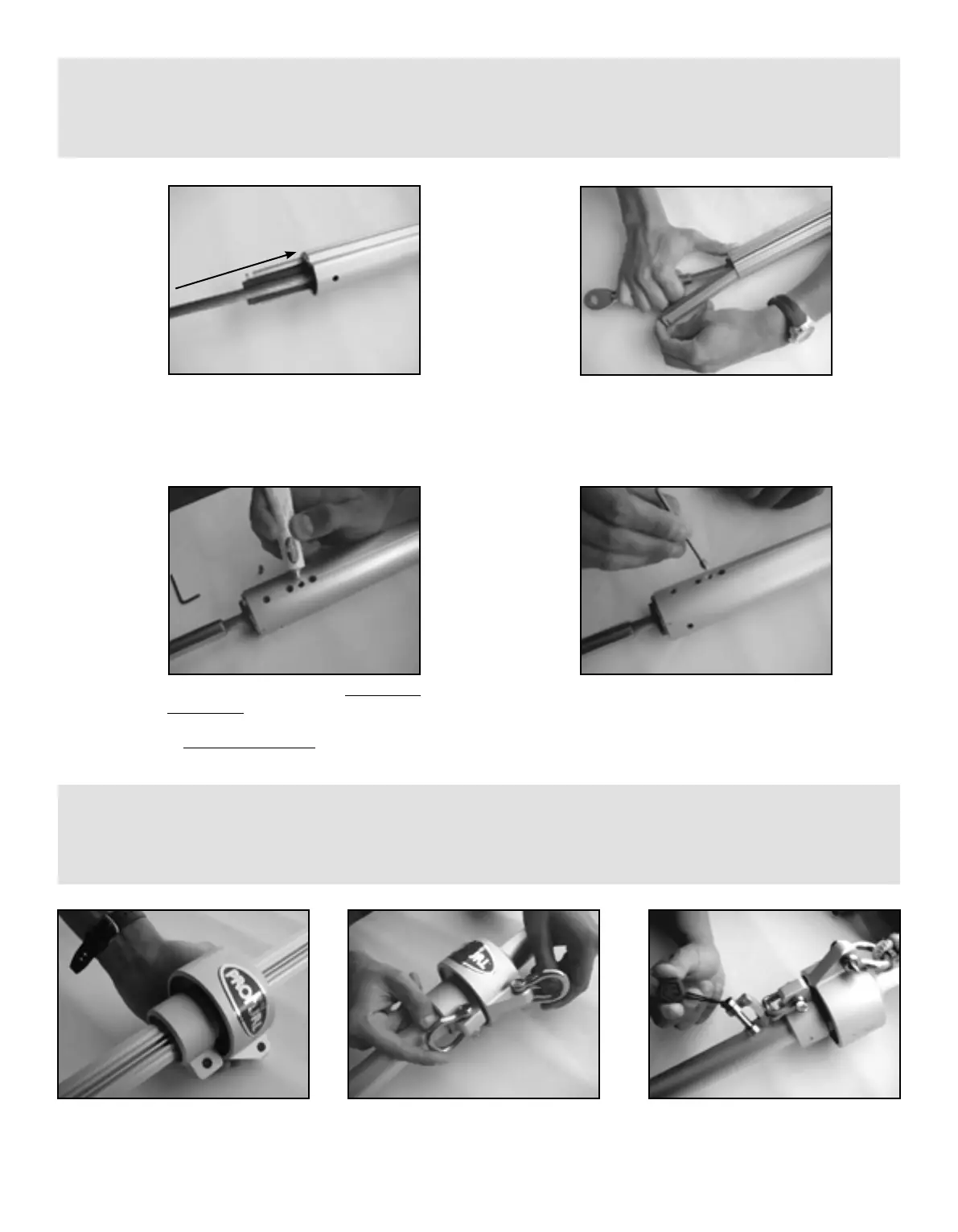

MONTAGE DE LA GAINE ET DE L’ECLISSE INFERIEURE
FITTING THE LOWER EXTRUSIONS AND THE
LOWER BEARING HOLDER
MONTAGE DE L’EMERILLON
FITTING THE HALYARD SWIVEL
Engager 1/2 palier et 1/2 éclisse inférieure dans l’extrémité
de la gaine inférieure et poussez jusqu’en butée.
Fit the 1/2 bearing and 1/2 lower bearing holder into the
end of the lower and slide inside until it stops.
Pousser le câble de coté et engager le 2ème demi palier
et la 2ème éclisse.
Position the forestay wire in the 1/2 bearing and fit the
second 1/2 bearing and 1/2 bearing holder.
Appliquer la colle fournie à l’entrée des
taraudages.
Dispense the adhesive sealant supplied
at the tapping entrance.
Monter les 2 vis téton pour immobilliser
l’éclisse.
Fit both nippled screws to hold the
bearing holder.
Enfiler l’émerillon sur les gaines dans le
sens indiqué.
Fit the halyard swivel onto the extrusion
as shown.
Monter les 2 manilles fournies.
Fit the 2 shackles onto the halyard
swivel.
Si option d’attache de voile pivotante.
If the optional swiveling attachment
device has been chosen, fit as shown.
Seq.57
Seq.56Seq.55
Seq.54
Seq.53
Seq.52
Seq.51
