Project Source F201E514CP - Instrucciones de Ensamblaje

17
1
2
1.25 m
Bañera y ducha
76.2 cm
Ducha solamente
76.2 cm
Bañera y ducha
1.22 m
Ducha solamente
20.3 cm mín.
A
E
G
1
3
1
1
2
3
2
3-1
4,45 à
7,62 cm
D
all

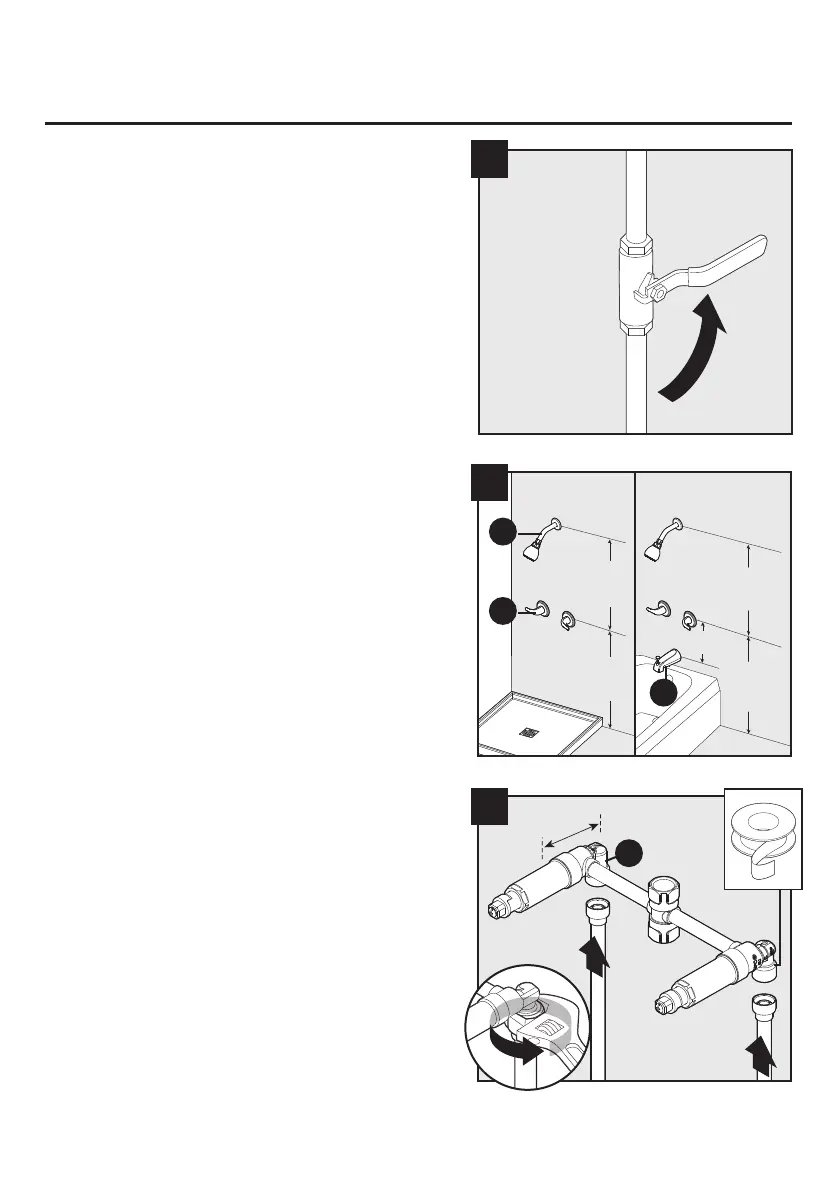

2. Tenga presente la distancia de instalación entre
el brazo de la ducha (A), la manija (E) y la
boquilla (G).
Nota: las flechas con números dentro de los pasos
indican la secuencia de las acciones.
1. Cierre el suministro principal de agua antes de la
instalación.
INSTRUCCIONES DE ENSAMBLAJE
3. Conecte los suministros de agua caliente y fría
al cuerpo de la válvula (D). Para conexiones
roscadas, envuelva los extremos roscados de
las tuberías con cinta para tuberías antes de
conectar. La distancia recomendada del centro del
tubo a la pared terminada es de 4,45 cm a 7,62
cm.
