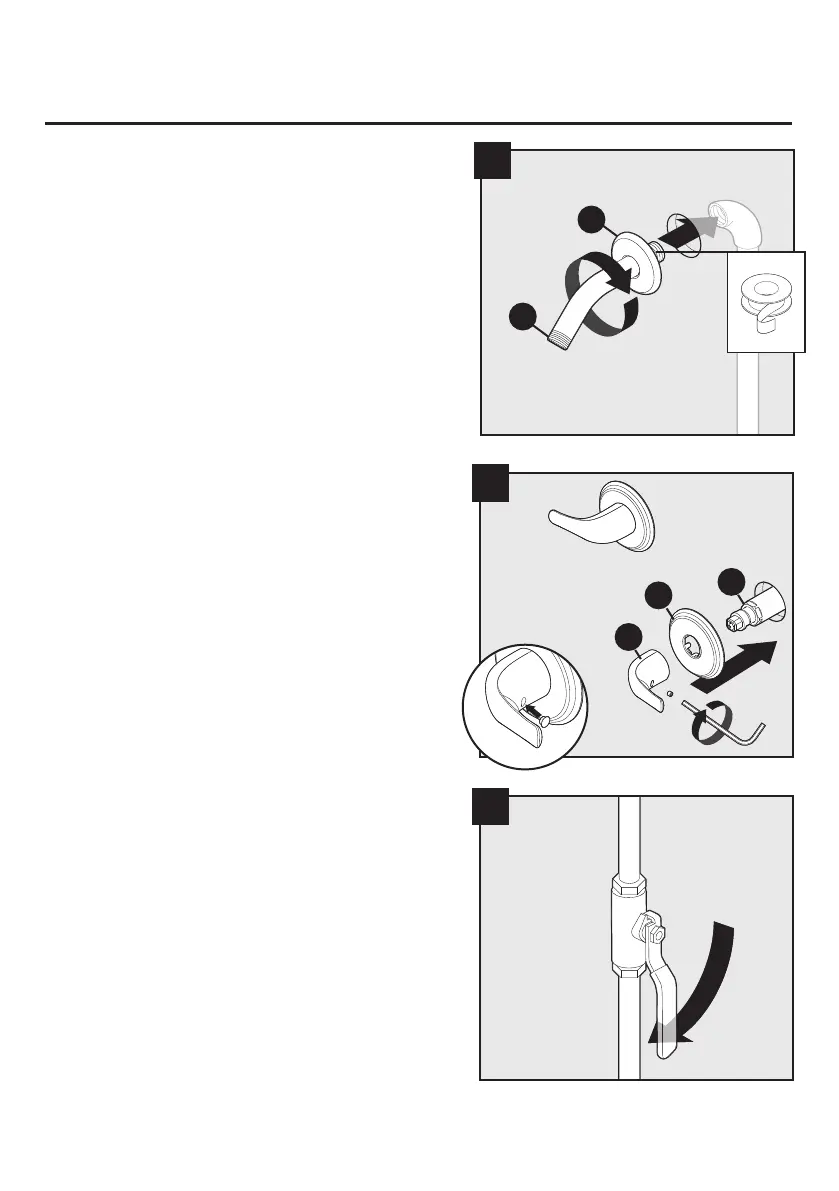

INSTRUCCIONES DE ENSAMBLAJE
7. Instale el brazo de la ducha (A) y la brida (B) del
brazo de la ducha en el codo de la tubería vertical
de la ducha.
7
B
A
9
9
8
9. Abra el suministro principal de agua.
8. Instale los escudos de bocallave (F) y las manijas
(E) en el cuerpo de la válvula (D). Remplace los
tornillos e instale las tapas de la manija.
