1)Vyjměte sestavu vnějšího konektoru a sestavu výfukového potrubí a vyjměte plastové sáčky;
2)Vložte sestavu tepelného potrubí (konec výfukového spoje) do odvzdušňovacího otvoru zadního
panelu (zasunout doleva) a dokončete sestavu (viz obr. 1).
1.2
Montáž komponentů utěsňovací desky pro okno

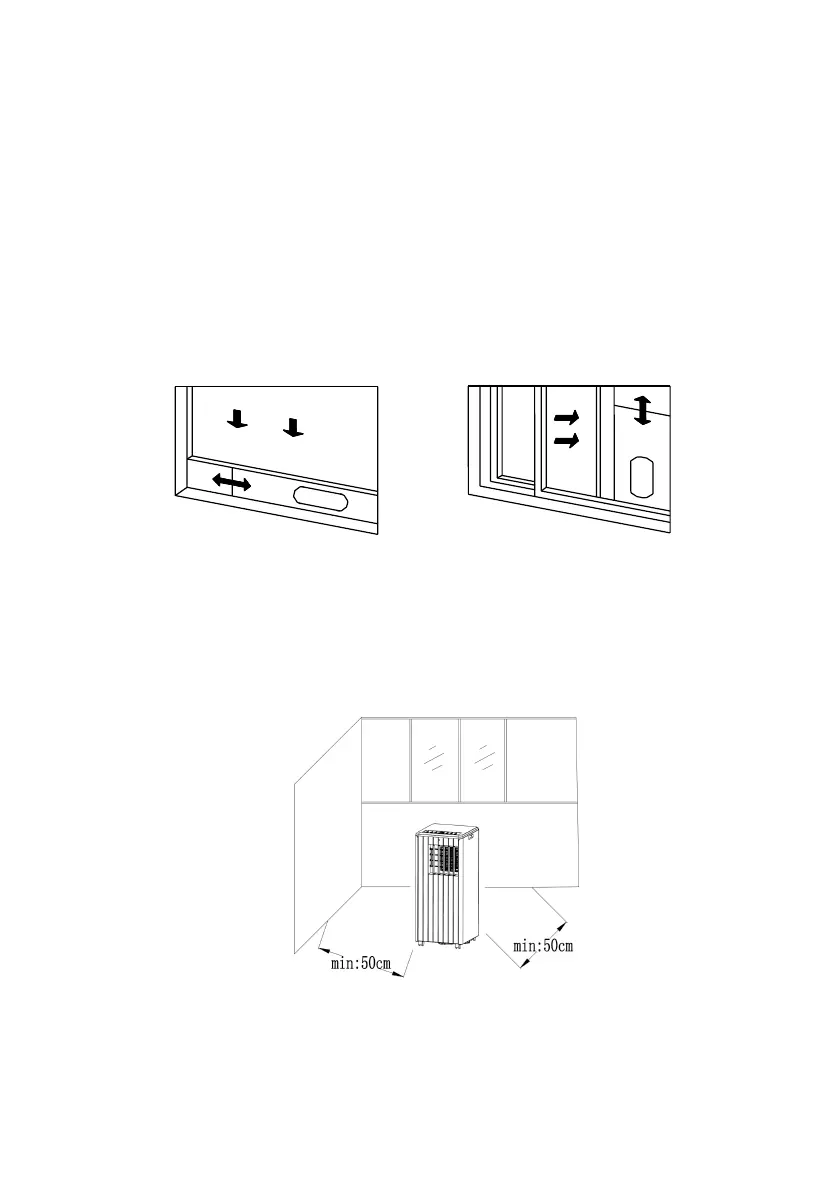

Otevřete okno do poloviny a namontujte sestavu utěsňovací desky na okno (viz obr. 2 a obr. 3).
Komponenty lze umístit ve vodorovném i svislém směru.
Roztáhněte různé součásti sestavy utěsňovací desky pro okno, nastavte jejich rozvírací vzdálenost tak,
aby se oba konce sestavy dotýkaly okenního rámu a upevněte součásti sestavy. 1.2 Montáž sestavy
utěsňovací desky pro okno
Poznámky: 1) Plochý konec spojky výfukového potrubí musí zaklapnut na místo.
2)
Potrubí nesmí být zkroucené, ani velmi ohnuté (více než 45 °). Dbejte na to, aby
otvor výfukového potrubí nebyl zablokován.
Obrázek 2 Obrázek 3
1.3
Instalace tělesa
1)
Přemístěte přístroj s nainstalovaným tepelným potrubím a fitinkem před okno. Vzdálenost
mezi tělesem a stěnami nebo jinými předměty musí být nejméně 50 cm (viz obr. 4).
Obrázek 4
Prodlužte výfukové potrubí a zaklapněte plochý konec spojky výfukového potrubí do otvoru sestavy
utěsňovací desky pro okno (viz obr. 5 a obr. 6).
Poznámky: 1. Plochý konec spojky výfukového potrubí musí zaklapnut na místo.
2.
Potrubí nesmí být zkroucené, ani velmi ohnuté (více než 45 °). Dbejte na to, aby
otvor výfukového potrubí nebyl zablokován.
