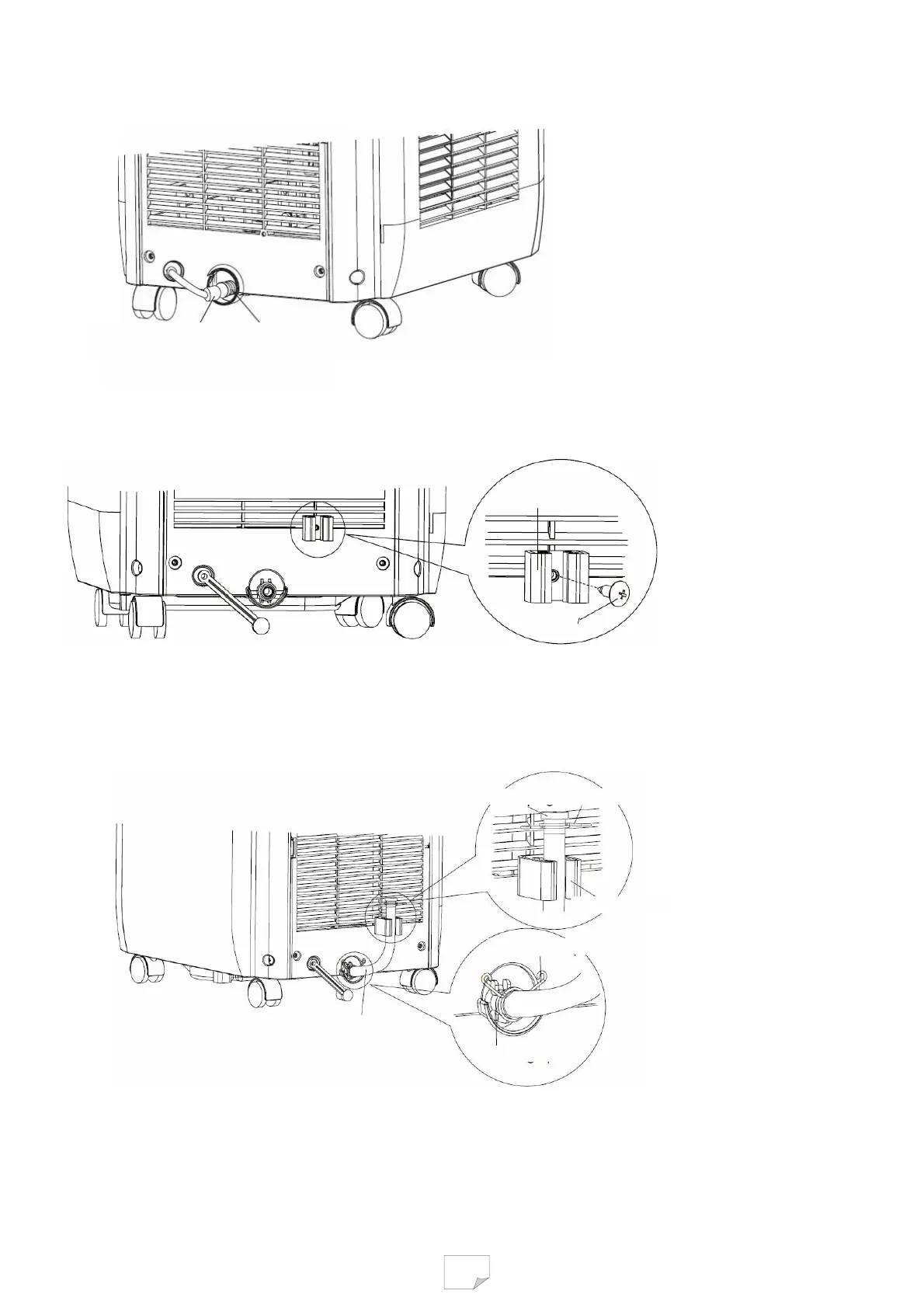

Chcete‐lipřipojitdodávanouodtokovouhadicikspodnímuvýpus tu:

1. Odstraňtegumovouzátkuzespodníhovýpustu.
Gumová
zátka
Spodní
výpust
2. Připevnětekonzolunamřížkuspodníhopřívoduvzduchudodanýmšroubem.

Konzola
Šroub

3. Našroubujtejedenkonecodtokovéhadicenavýpustapakhozajistětehadicovousponou.
4. Připevnětevypouštěcíhadicidokonzoly .Zajistětehadicovousponouapřipojtegumovouzátkunadruhý
konecvypouštěcíhadice.
Hadicová spona
Hadicová spona
Konzola
Gumová zátka
Spodní výpust
Vypouštěcí hadice
Chcete‐livyprázdnitnádržkunavodu,proveďtenásledující:
1. Přistrojvypněteavytáhnětezástrčkuzelektrickézásuvky.
2. Umístětezásobníknavodupodspodnívýpust.
3. Odstraňtegumovouzátkuzodtokua nechtevoduvytéci.
