Étape 4 : Connexions aux ports de gestion et de données
109
Configuration du système de stockage direct
Le système de stockage direct (DAS) nécessite :
• Deux cartes HBA SAS pour le PC hôte ou le serveur
• Un commutateur réseau
• Une carte d'interface réseau (NIC) pour le PC hôte ou le serveur
Pour établir un chemin de données :
Sur le contrôleur du VTrak, connectez un port de données SAS ou un port de
données/en cascade à une des cartes HBA SAS. Reportez-vous à la Figure 23.
Pour établir un chemin de gestion :
1. Connectez le port de gestion de chaque contrôleur au commutateur réseau.
Reportez-vous à la Figure 23.
2. Connectez la NIC standard du PC hôte ou du serveur au commutateur
réseau.

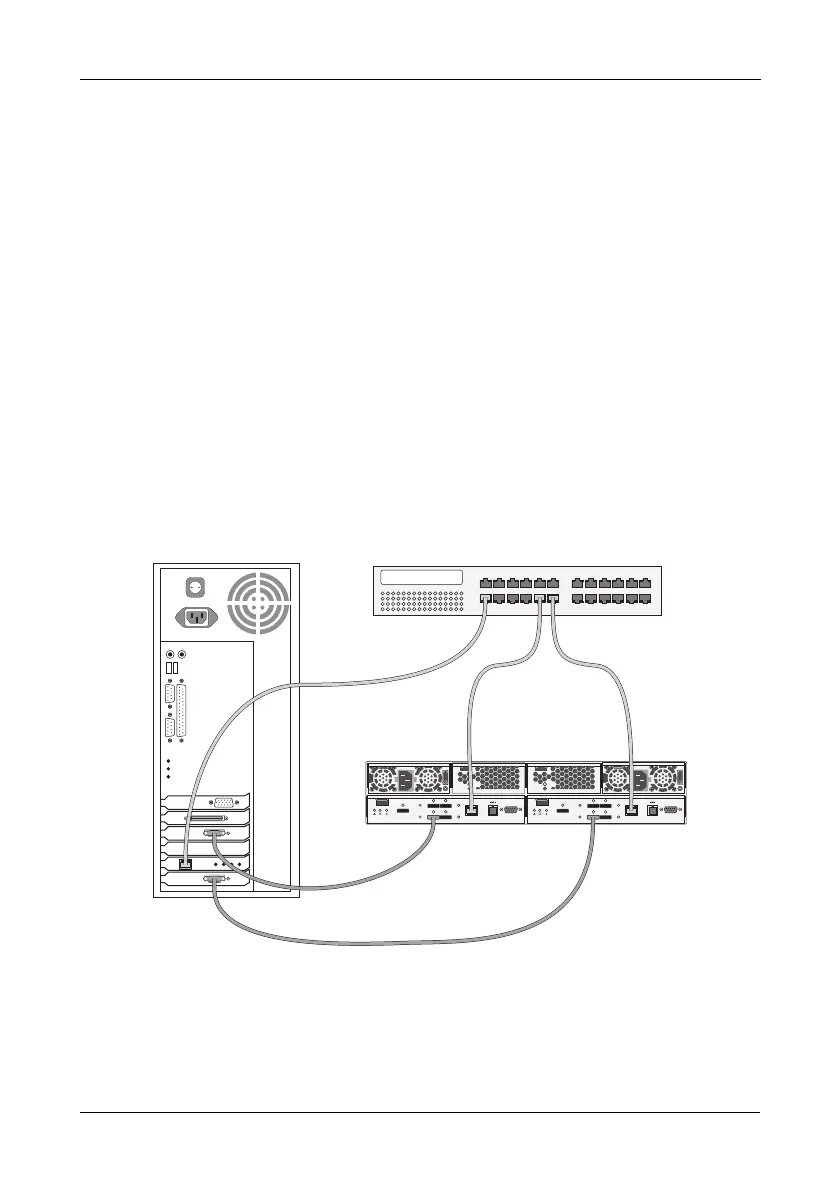

Figure 23. Connexions de gestion et de données DAS. L'E310s est illustré.
L'E610s est similaire
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
PC hôte ou serveur
VTrak
Commutateur réseau
