Guide de démarrage rapide du VTrak Classe E
110
Configuration du stockage en cascade
Le stockage en cascade nécessite les éléments suivants :
Une carte HBA SAS pour le PC hôte ou le serveur
Un commutateur réseau
Une carte d'interface réseau (NIC) pour le PC hôte ou le serveur
Pour établir un chemin de données :
1. Connectez un port de données SAS ou un port de données/en cascade du
contrôleur du VTrak à la carte HBA SAS. Reportez-vous à la Figure 24.
2. Connectez l'autre port du premier VTrak au VTrak suivant.
vérifiez que vous connectez bien l'icône cercle à l'icône losange et vice versa.
3. Connectez les contrôleurs VTrack restants de la même façon.
Vous pouvez connecter en cascade jusqu'à huit sous-systèmes VTrak.
Vérifiez que vous connectez bien l'icône cercle à l'icône losange et vice versa.
Pour établir un chemin de gestion :
1. Sur le contrôleur du VTrak, connectez le port de gestion à chaque contrôleur
du commutateur réseau. Reportez-vous à la Figure 25.
2. Connectez la NIC standard du PC hôte ou du serveur au commutateur réseau.

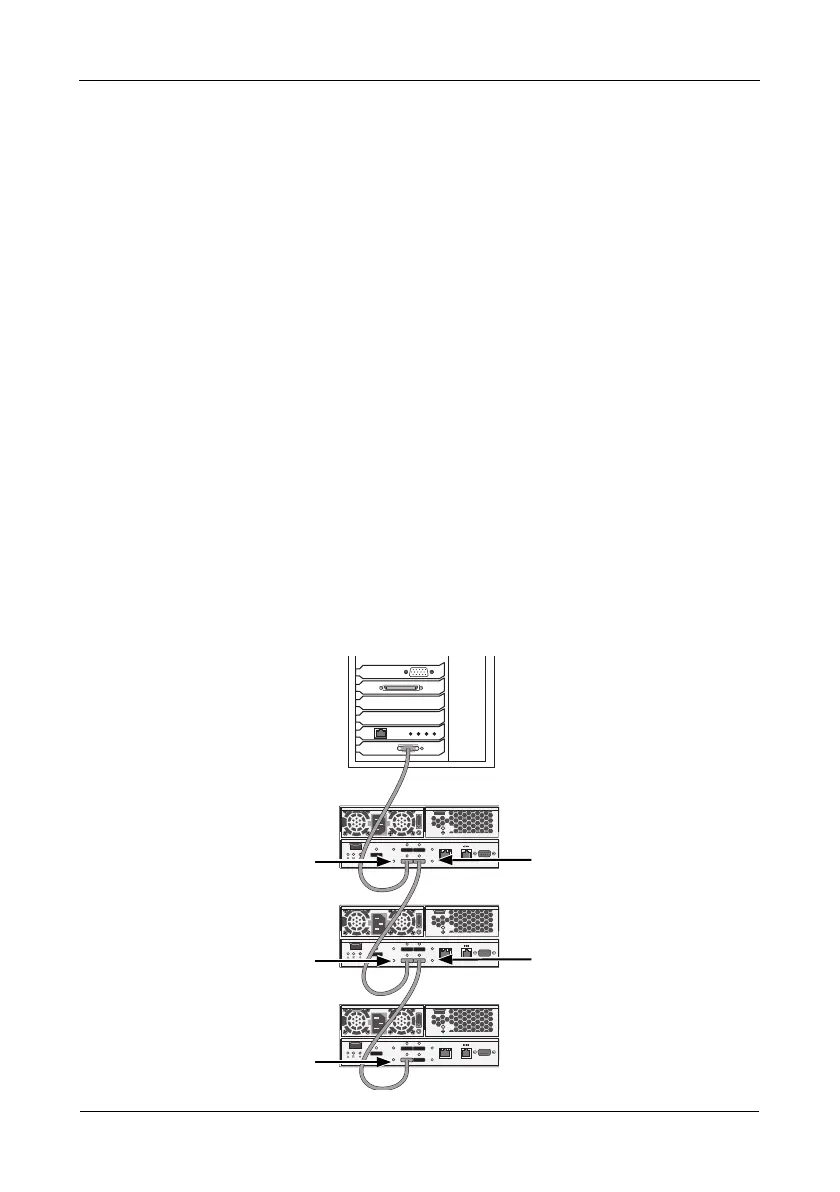

Figure 24. Connexions de données en cascade. L'E310s est illustré.
L'E610s est similaire
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
O
I
Port de
données SAS
E310s
Port de
données/en
cascade SAS
E310s
E310s
PC hôte ou serveur
Port de
données SAS
Port de
données/en
cascade SAS
Port de
données SAS
