Promise Technology VTRAK E610f Quick Start Guide

Punto 2: Montaggio del VTrak in un rack
139
Per installare il sottosistema E610f/s in un rack con le guide di montaggio fornite,
effettuare la seguente procedura:
1. Controllare l'accoppiamento delle guide di montaggio nel sistema rack.
Vedere la Figura 8.
2. Se necessario, regolare la lunghezza delle guide di montaggio.
3. Fissare i gruppi delle guide di montaggio all'esterno dei montanti del rack,
utilizzando le viti di fissaggio del sistema rack.
Verificare che il supporto sia sul fondo e rivolto verso l'interno.
4. Regolare i gruppi delle guide nel rack.
5. Serrare le viti di regolazione e le viti di fissaggio.
6. Collocare il sottosistema VTrak sulle guide.
7. Fissare il sottosistema VTrak sul rack attraverso ogni maniglia, utilizzando le
viti di fissaggio del sistema rack.

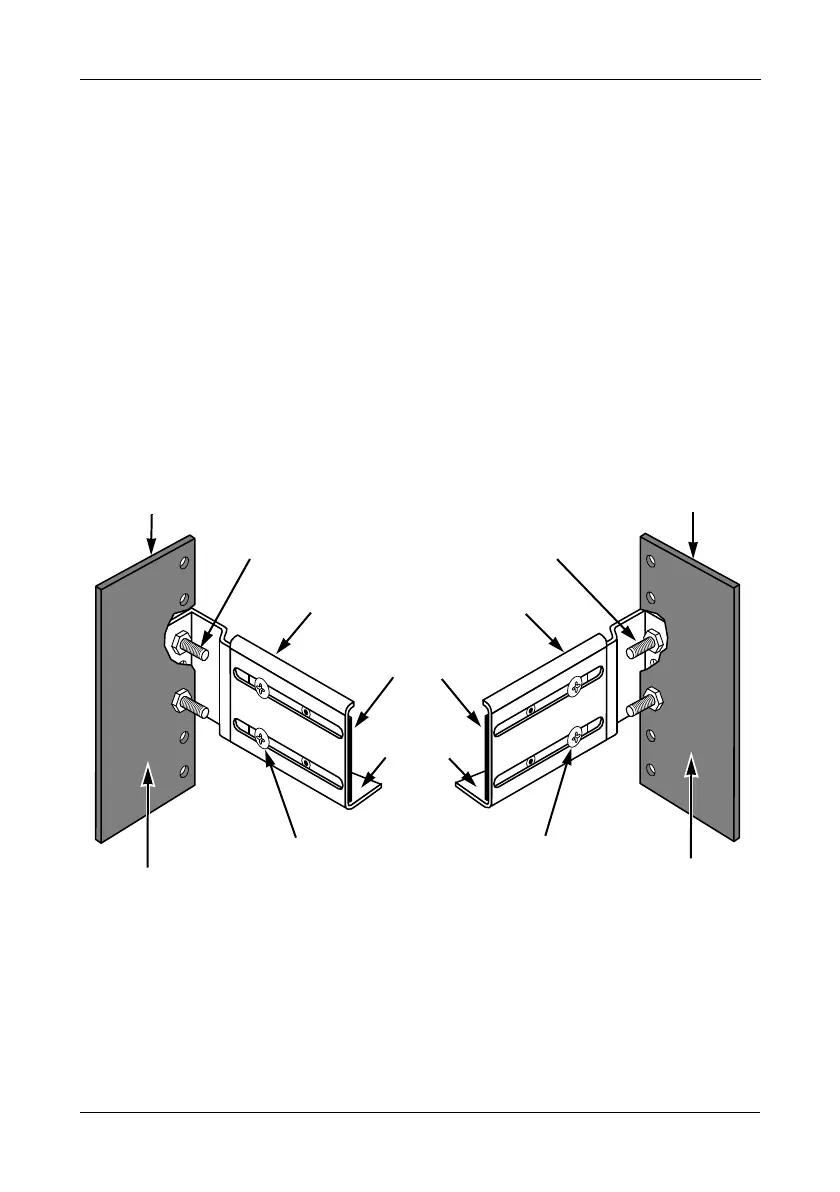

Figura 8. Diagramma del gruppo del rackmount
Interno del
montante
Montante
anteriore del rack
Vite di fissaggio della
guida (non inclusa)
Vite di regolazione
della guida
Flangia
Vite di fissaggio della
guida (non inclusa)
Interno del
montante
Montante
posteriore del rack
Guida
anteriore
Vite di regolazione
della guida
Guida
posteriore
Supporto
