Guida introduttiva di VTrak Classe E
140
E310f/s
I sottosistemi di Classe E si installano nel rack utilizzando le guide di montaggio
fornite. È anche possibile utilizzare le guide esistenti.

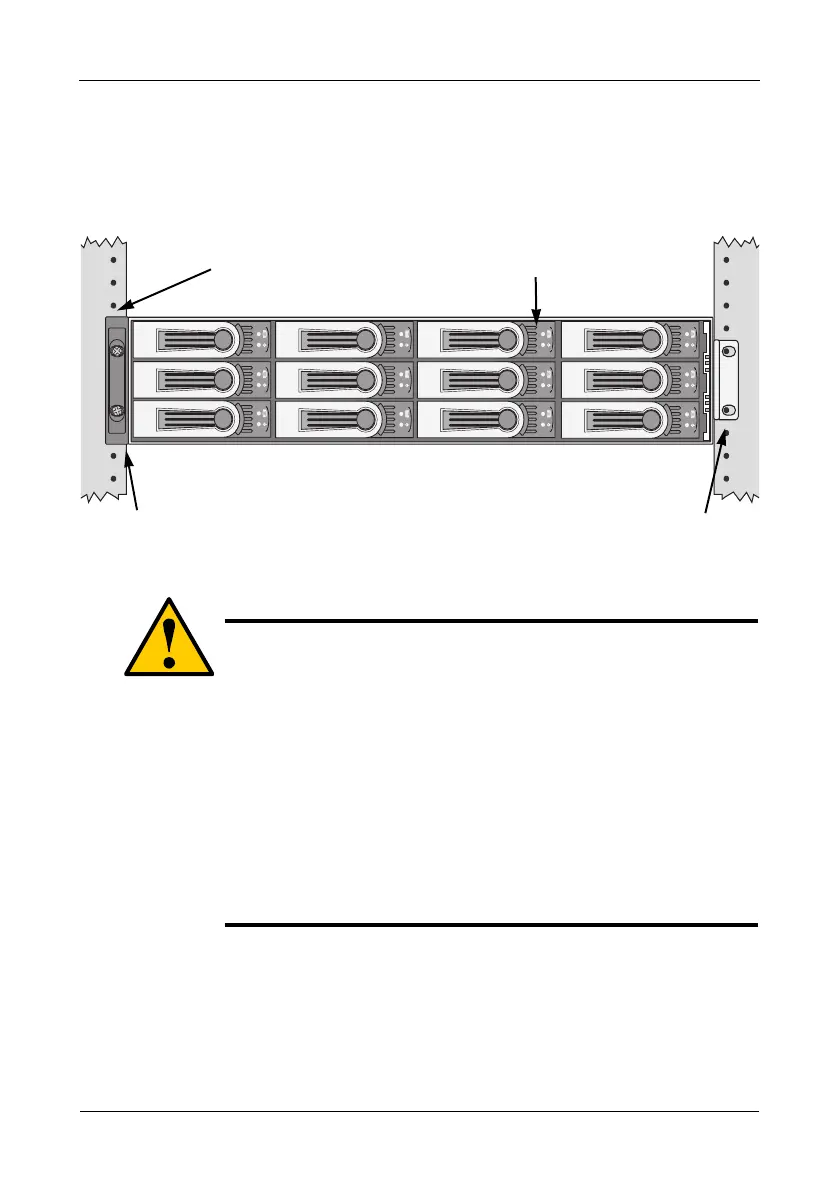

Figura 9. VTrak E310f/s montato in un rack con le guide fornite
Per installare il sottosistema VTrak in un rack con le guide di montaggio fornite,
effettuare la seguente procedura:
1. Controllare l'accoppiamento delle guide di montaggio nel sistema rack.
Vedere la Figura 11.
2. Estrarre le piastre dalle guide di montaggio.
Attenzione
• Sono richieste almeno due persone per sollevare, collocare e
fissare il sottosistema VTrak in un sistema rack.
• Non sollevare né spostare il sottosistema VTrak dalle
maniglie, dagli alimentatori o dalle unità del controller.
Sostenere il sottosistema stesso.
• Non installare il sottosistema VTrak in un rack senza guide
per sostenere il sottosistema.
• Solo un elettricista qualificato che conosce a fondo la
procedura di installazione deve montare e installare il
sottosistema VTrak.
• Assicurarsi che tutti gli interruttori siano spenti prima di
installare il sottosistema VTrak o di scambiare i componenti.
Montante del rack verticale
VTrak E310f/s
Incastellatura di sostegno per guide
di montaggio (incluse) all'esterno del
montante del rack
Incastellatura di sostegno per
maniglie all'esterno del montante
del rack
