Punto 2: Montaggio del VTrak in un rack
141
3. Fissare una piastra su ciascun lato del sottosistema VTrak.
Allineare i sei fori nella piastra con i fori corrispondenti nel sottosistema.
Fissare ciascuna piastra con sei viti (incluse). Vedere la Figura 10.
4. Far scorrere una delle guide sulla piastra su un lato del contenitore.
La guida è progettata per scorrere liberamente sulla piastra.
5. Fissare una flangia su ciascuna estremità della guida, con la guida sul lato
opposto della flangia dalla staffa a due fori.
6. Installare le viti di regolazione della guida (incluse) attraverso la flangia nella
guida.
Vi sono quattro viti per ogni flangia. Vedere la Figura 11.
7. Collocare il sottosistema con guide di montaggio nel sistema rack.
8. Fissare i gruppi delle guide di montaggio all'esterno dei montanti del rack,
utilizzando le viti di fissaggio del sistema rack.
9. Regolare i gruppi delle guide nel rack.
10. Serrare le viti di regolazione e le viti di fissaggio.
11. Collocare il sottosistema VTrak sulle guide.
12. Fissare il sottosistema VTrak sul rack attraverso ogni maniglia, utilizzando le
viti di fissaggio del sistema rack.

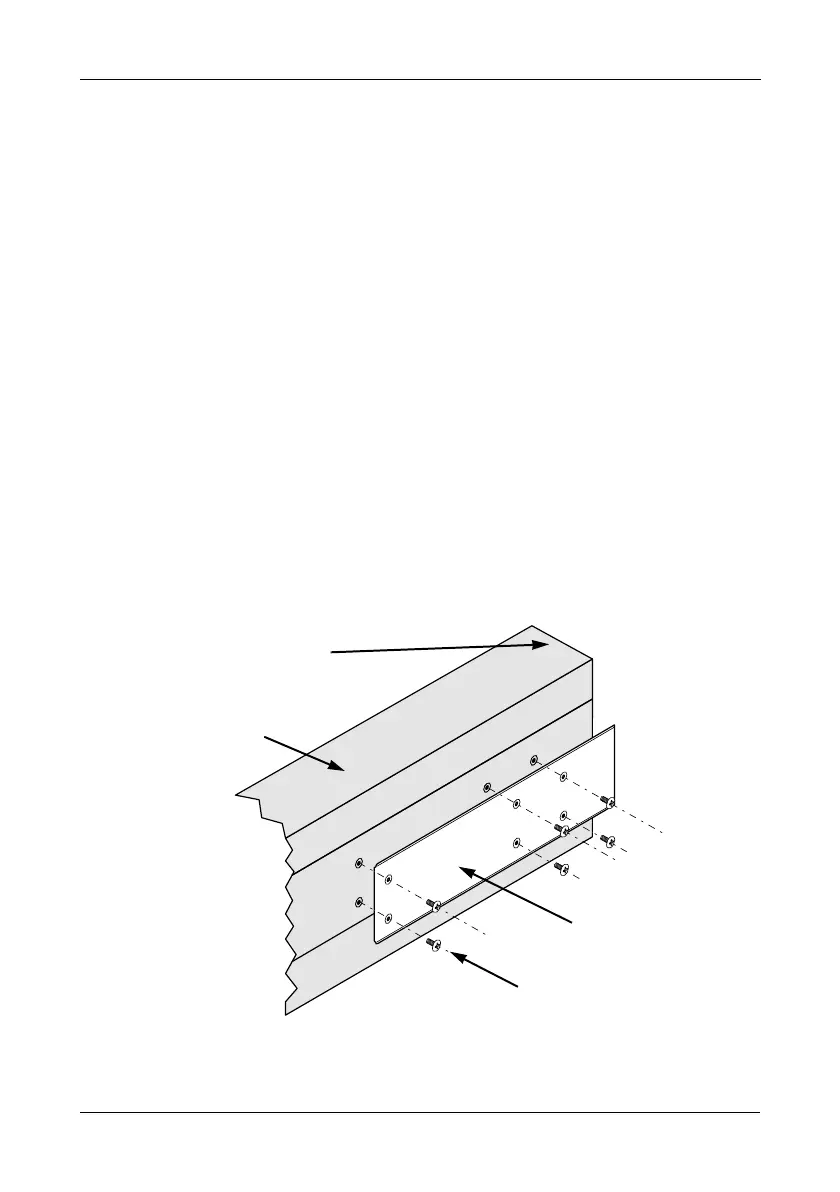

Figura 10.Installazione delle flange scorrevoli
Piastra
scorrevole
VTrak E310f/s
Viti (6 per ogni lato)
Retro (estremità del
connettore) del
sottosistema
