Punto 4: Realizzazione dei collegamenti di
gestione e dei dati
Per l'installazione di Serial Attached SCSI (SCSI su connessione seriale),
passare alla Pagina 152.
Fibra ottica
I modelli VTrak possono avere uno o due controller RAID. Ciascun controller ha
un connettore della porta di gestione Ethernet (RJ45) che consente di monitorare
il VTrak sulla rete utilizzando il software WebPAM PROe. VTrak supporta i
protocolli HTTP, HTTPS e Telnet.
I controller RAID VTrak E610f ed E310f dispongono di due connessioni in fibra
ottica (FC, Fibre Channel) da 4 Gb per le porte dati. Vedere la Figura 17.
È possibile configurare il VTrak per:
• Rete con area di archiviazione (SAN, Storage Area Network)
• Archiviazione con connessione diretta (DAS, Direct Attached Storage)
• Unità di espansione JBOD che utilizza una connessione dati SAS

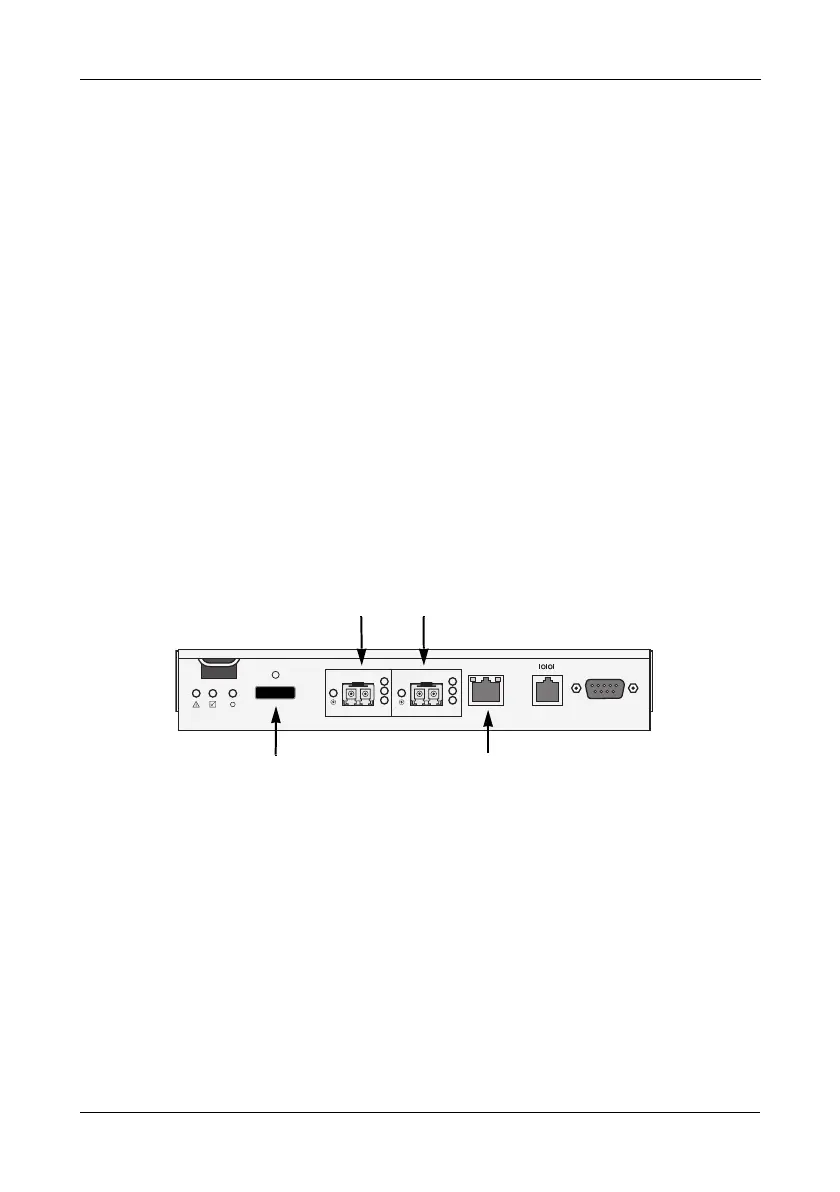

Figura 17.Connettori di gestione e dati del controller VTrak E610f ed E310f
Configurazione di una rete con area di archiviazione
Una rete con area di archiviazione (SAN, Storage Area Network) richiede:
• Uno switch in fibra ottica
• Una scheda HBA in fibra ottica in ciascun PC host/server
• Uno switch di rete
• Una scheda di interfaccia di rete (NIC, Network Interface Card) in ciascun
PC host/server
Per stabilire il percorso dei dati:
Collegare una delle porte dati in fibra ottica sul controller VTrak allo switch in fibra
ottica.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Porta dati in fibra ottica 1
Porta di espansione
SAS (a JBOD)
Porta di gestione
Porta dati in fibra ottica 2
