Guida introduttiva di VTrak Classe E
152
Ciò completa le connessioni di gestione e dati per VTrak E610f ed E310f.
Passare al "Punto 5: Impostazione delle connessioni con cavo seriale" a
pagina 158.
Serial Attached SCSI (SCSI su connessione seriale)
I modelli VTrak possono avere uno o due controller RAID. Ciascun controller ha
un connettore della porta di gestione Ethernet (RJ45) che consente di monitorare
il VTrak sulla rete utilizzando il software WebPAM PROe. VTrak supporta i
protocolli HTTP, HTTPS e Telnet.
I controller VTrak E610s e E310s standard dispongono di cinque porte SAS:
• Porte dati (2) – Si collega al PC host o al server
• Porte dati/cascata (2) – Si collega alla porta dati di un secondo controller
E610s o E310s, oppure al PC host o al server
• Porta di espansione SAS (1) – Si collega ad un sottosistema dell'unità di
espansione JBOD per VTrak J610s o J310s
È possibile configurare il VTrak per:
• Archiviazione con connessione diretta (DAS, Direct Attached Storage)
• Memoria in cascata (più sottosistemi E610s o E310s)
• Unità di espansione JBOD che utilizza una connessione dati SAS

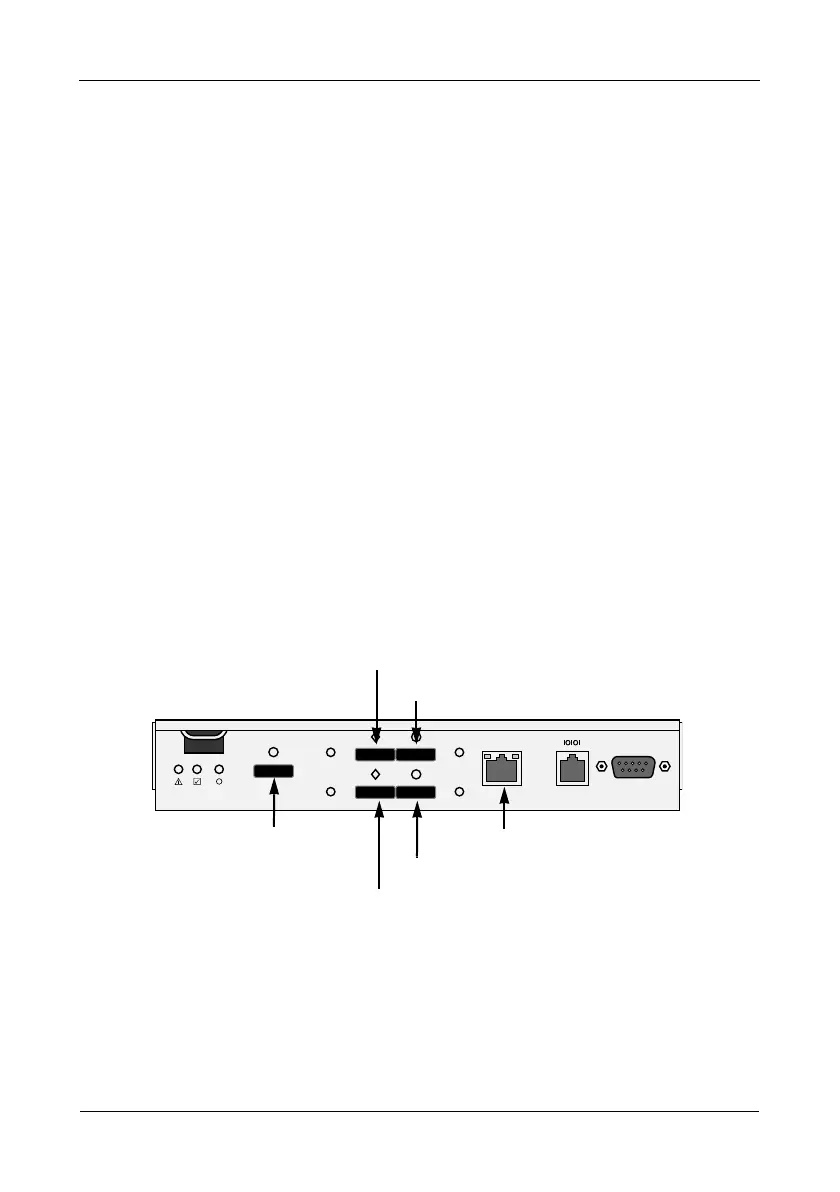

Figura 22.Connettori di gestione e dati del controller VTrak E610s ed E310s
Mgmt
UPS
115200
8 N 1
Porta dati SAS (opzionale)
Porta dati/cascata SAS (opzionale)
Porta dati/cascata SAS
Porta dati SAS
Porta di espansione
SAS (a JBOD)
Porta di gestione
