Promise Technology VTRAK E610f Quick Start Guide

Punto 4: Realizzazione dei collegamenti di gestione e dei dati
153
Configurazione dell'archiviazione con connessione diretta
L'archiviazione con connessione diretta (DAS, Direct Attached Storage) richiede:
• Due schede HBA SAS nel PC host o nel server
• Uno switch di rete
• Una scheda di interfaccia di rete (NIC, Network Interface Card) nel PC host
o nel server
Per stabilire il percorso dei dati:
Sul controller VTrak, collegare una porta dati SAS o una porta dati/cascata SAS
ad una delle schede HBA SAS. Vedere la Figura 23.
Per stabilire il percorso di gestione:
1. Collegare la porta di gestione su ciascun controller allo switch di rete.
Vedere la Figura 23.
2. Collegare la NIC standard del PC host o del server allo switch di rete.

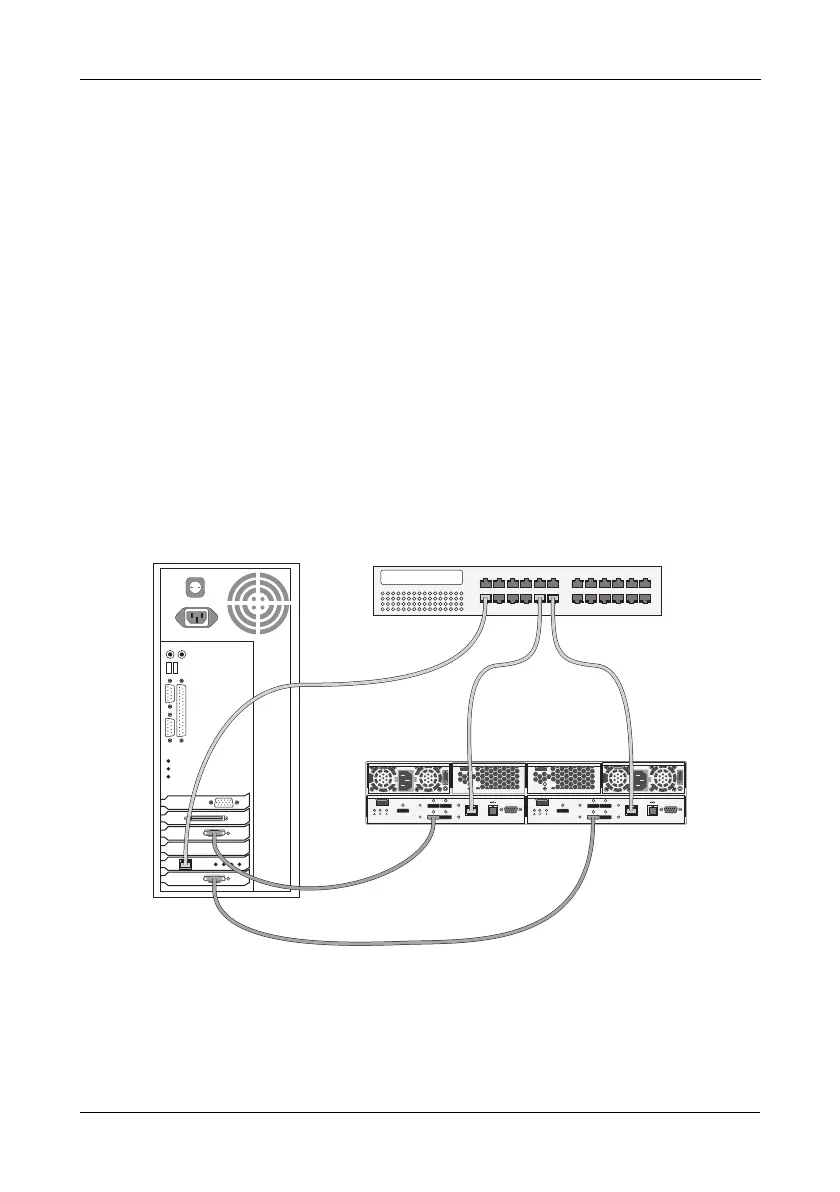

Figura 23. Connessioni di gestione e dati DAS. Viene mostrato l'E310s.
L'E610s è simile
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
PC host o server
VTrak
Switch di rete
