Guida introduttiva di VTrak Classe E
154
Configurazione della memoria in cascata
La memoria in cascata richiede:
• Una scheda HBA SAS nel PC host o nel server
• Uno switch di rete
• Una scheda di interfaccia di rete (NIC, Network Interface Card) nel PC host
o nel server
Per stabilire il percorso dei dati:
1. Collegare una porta dati SAS o una porta dati/cascata SAS sul controller
VTrak alla scheda HBA SAS. Vedere la Figura 24.
2. Collegare la rimanente porta del primo VTrak al VTrak successivo.
Assicurarsi di collegare l'icona circolare all'icona romboidale o viceversa.
3. Collegare i rimanenti controller VTrak nello stesso modo.
È possibile collegare in cascata fino ad otto sottosistemi VTrak.
Assicurarsi di collegare l'icona circolare all'icona romboidale o viceversa.
Per stabilire il percorso di gestione:
1. Sul controller VTrak, collegare la porta di gestione su ciascun controller allo
switch di rete. Vedere la Figura 25.
2. Collegare la NIC standard del PC host o del server allo switch di rete.

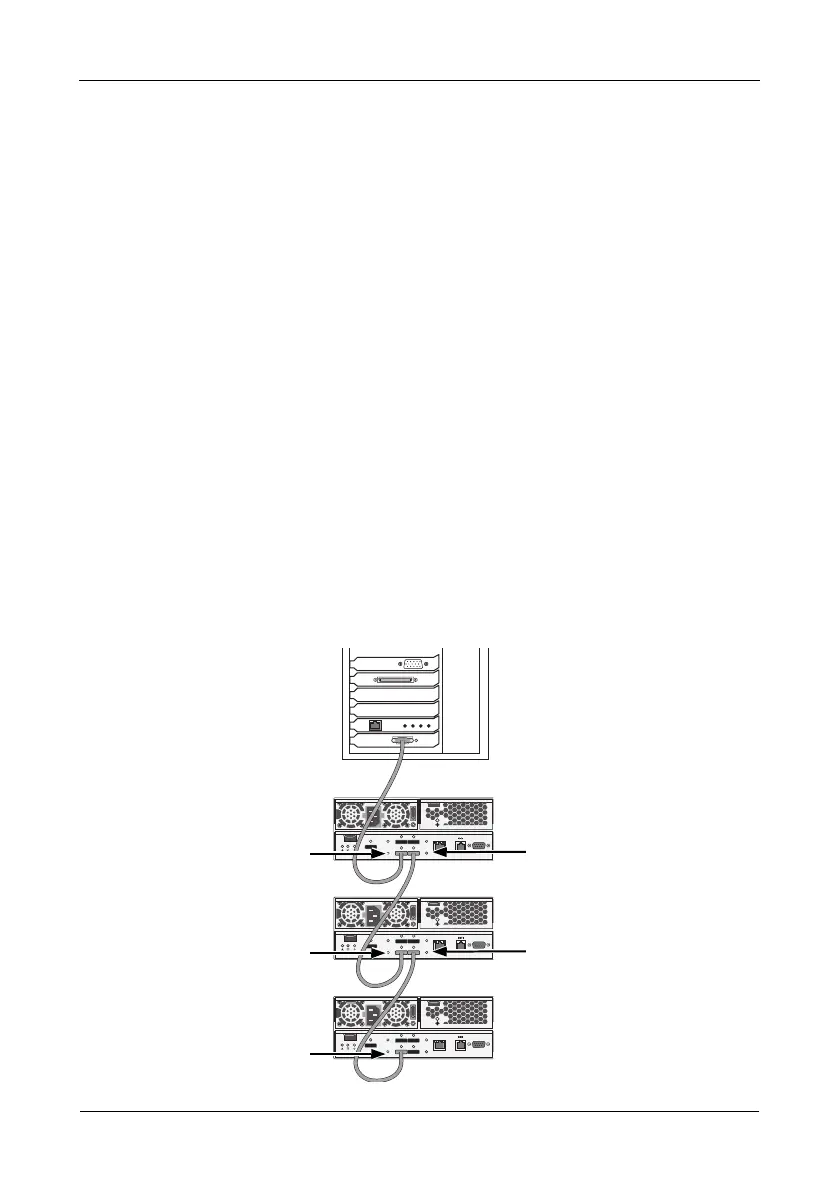

Figura 24. Connessioni dati in cascata. Viene mostrato l'E310s. L'E610s è
simile
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
Mgmt
UPS
115200
8 N 1
O
I
O
I
O
I
Porta dati SAS
E310s
Porta dati/
cascata SAS
E310s
E310s
PC host o server
Porta dati SAS
Porta dati/
cascata SAS
Porta dati SAS
