Guía de inicio rápido de VTrak clase E
190
Paso 4: Realización de la gestión y las conexiones
de datos
Para la configuración SCSI de conexión en serie, vaya a la página 195.
Fibre Channel
Los modelos de VTrak pueden tener una o dos controladoras RAID. Cada
controladora tiene un conector de puerto de gestión Ethernet (RJ45) que le
permite supervisar la unidad VTrak a través de la red con el software WebPAM
PROe. VTrak admite protocolos HTTP, HTTPS y Telnet.
Las controladoras RAID VTrak E610f y E310f tienen dos conexiones Fibre
Channel (FC) de 4 GB para los puertos de datos. Véase la Ilustración 17.
Puede configurar VTrak para:
• Red de área de almacenamiento (Storage Area Network, SAN)
• Almacenamiento de conexión directa (Direct Attached Storage, DAS)
• Expansión JBOD con una conexión de datos SAS

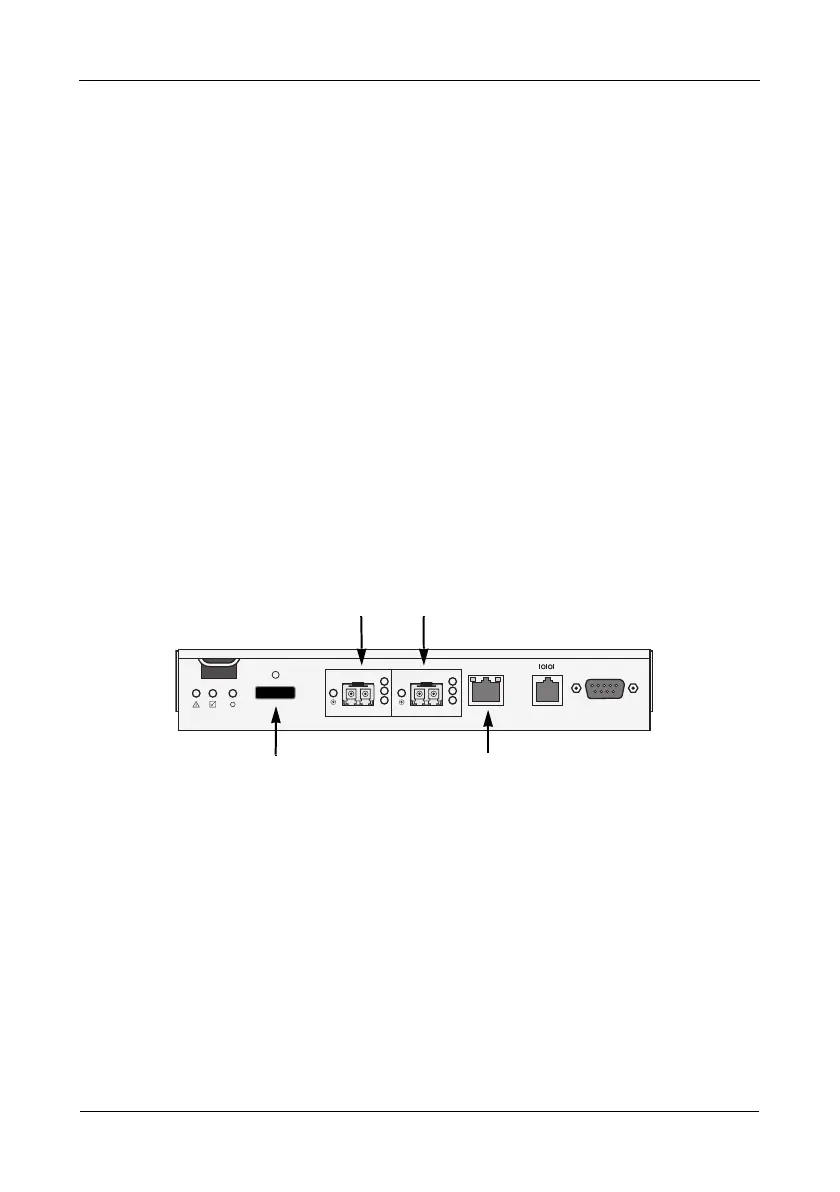

Ilustración 17.Conexiones de gestión y datos de la controladora VTrak
E610f y E310f
Configuración de una red de área de almacenamiento
Una red de área de almacenamiento (SAN) necesita:
• Un conmutador Fibre Channel
• Una tarjeta HBA Fibre Channel en cada PC/servidor host
• Un conmutador de red
• Una tarjeta de interfaz de red (NIC) en cada PC/servidor host
Para establecer la ruta de datos:
En la controladora VTrak, conecte uno de los puertos de datos Fibre Channel al
conmutador Fibre Channel.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Puerto de datos Fibre
Channel 1
Puerto de expansión
SAS (a JBOD)
Puerto de gestión
Puerto de datos Fibre
Channel 2
