Paso 4: Realización de la gestión y las conexiones de datos
191
Para establecer la ruta de gestión:
1. En la controladora VTrak, conecte el puerto de gestión al conmutador de
red. Ilustración 18.
2. Conecte cada NIC estándar de servidor o PC host al conmutador de red.

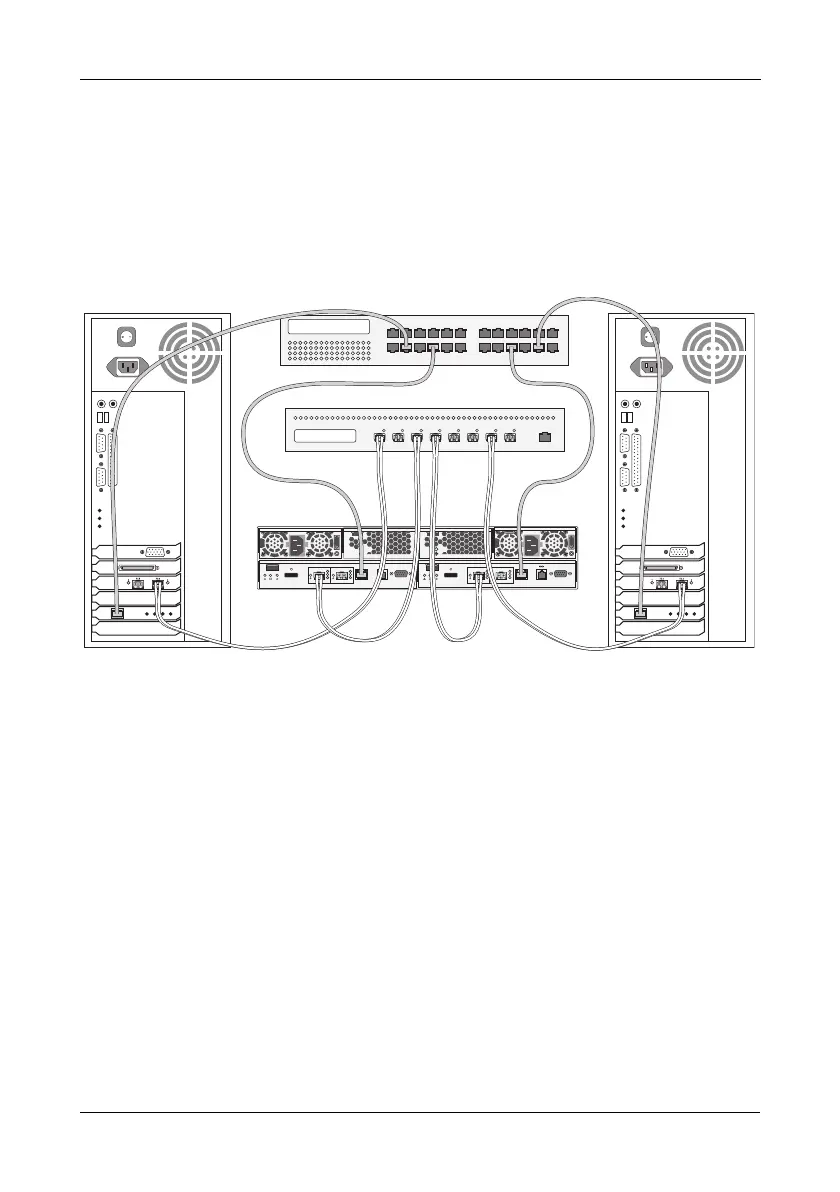

Ilustración 18.Conexiones de gestión y datos de SAN. Se muestra el E310f.
El E610f es similar
Configuración del almacenamiento de conexión directa
El almacenamiento de conexión directa (DAS) necesita:
• Dos tarjetas HBA Fibre Channel en el servidor o PC host
• Un conmutador de red
• Una tarjeta de interfaz de red (NIC) en el servidor o PC host
Para establecer la ruta de datos:
En la controladora VTrak, conecte uno de los puertos de datos Fibre Channel al
conmutador Fibre Channel. Véase la Ilustración 19.
Para establecer la ruta de gestión:
1. En la controladora VTrak, conecte el puerto de gestión al conmutador de
red. Véase la Ilustración 19.
2. Conecte la NIC estándar de servidor o PC host al conmutador de red.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Servidor o PC host
VTrak
Conmutador de red
Conmutador FC
Servidor o PC host
