Руководство по быстрому началу работы VTrak EClass
234
Для создания пути управления выполните следующее.
1. Подключите порт управления на контроллере VTrak к сетевому
коммутатору. Рис. 18.
2. Подключите каждый стандартный контроллер сетевого интерфейса хост$
компьютера или сервера к сетевому коммутатору.

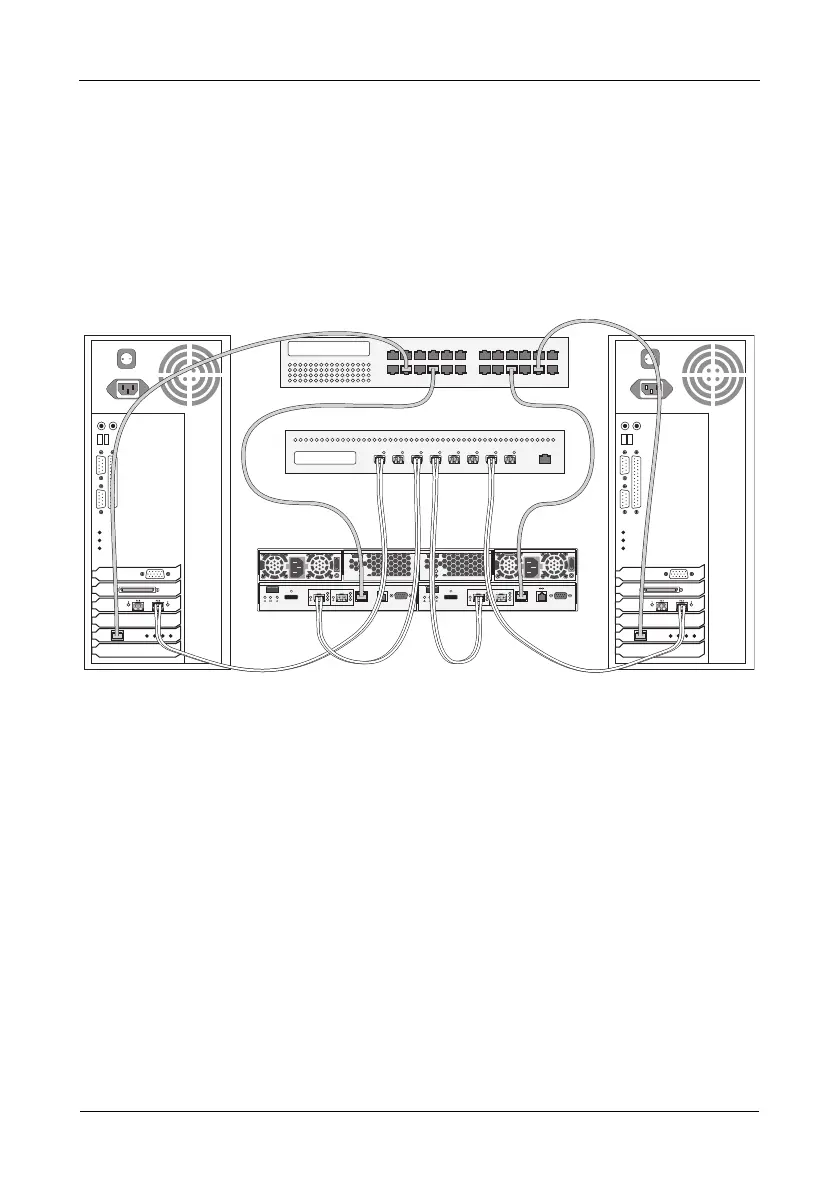

Рис. 18. Соединения для передачи данных и управления сети хранения данных.
Показана модель E310f. Модель E610f аналогична
Настройка подсистемы памяти с прямым подключением
Для подсистемы памяти с прямым подключением необходимо следующее.
• Две платы Fibre Channel HBA в хост$компьютере или на сервере
• Сетевой коммутатор
• Плата сетевого интерфейса в хост$компьютере или на сервере
Для создания тракта данных выполните следующее.
Подключите один из портов данных Fibre Channel контроллера VTrak к
коммутатору Fibre Channel. См. Рис. 19.
Для создания пути управления выполните следующее.
1. Подключите порт управления на контроллере VTrak к сетевому
коммутатору. См. Рис. 19.
2. Подключите стандартный контроллер сетевого интерфейса хост$
компьютера или сервера к сетевому коммутатору.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
O
I
O
I
Хост:компьютер или сервер
VTrak
Сетевой коммутатор
Коммутатор FC
Хост:компьютер или сервер
