Шаг 4. Установка соединений для передачи данных и управления
233
Шаг 4. Установка соединений для передачи данных и
управления
Описание настройки последовательно подключенных устройств SCSI см.
на стр. 238.
Порт Fibre Channel
Модели VTrak могут включать один или два контроллера RAID. Каждый
контроллер обладает разъемом порта управления Ethernet (RJ45), с
помощью которого можно контролировать подсистему VTrak через сеть,
используя программное обеспечение WebPAM PROe. Подсистема VTrak
поддерживает протоколы HTTP, HTTPS и Telnet.
Контроллеры RAID подсистемы VTrak E610f и E310f имеют два соединения
Fibre Channel (FC) 4 Гбит/с для портов данных. См. Рис. 17.
Подсистему VTrak можно настроить, чтобы использовать следующее.
• Сеть хранения данных
• Подсистема памяти с прямым подключением
• Расширение JBOD с помощью соединения данных SAS

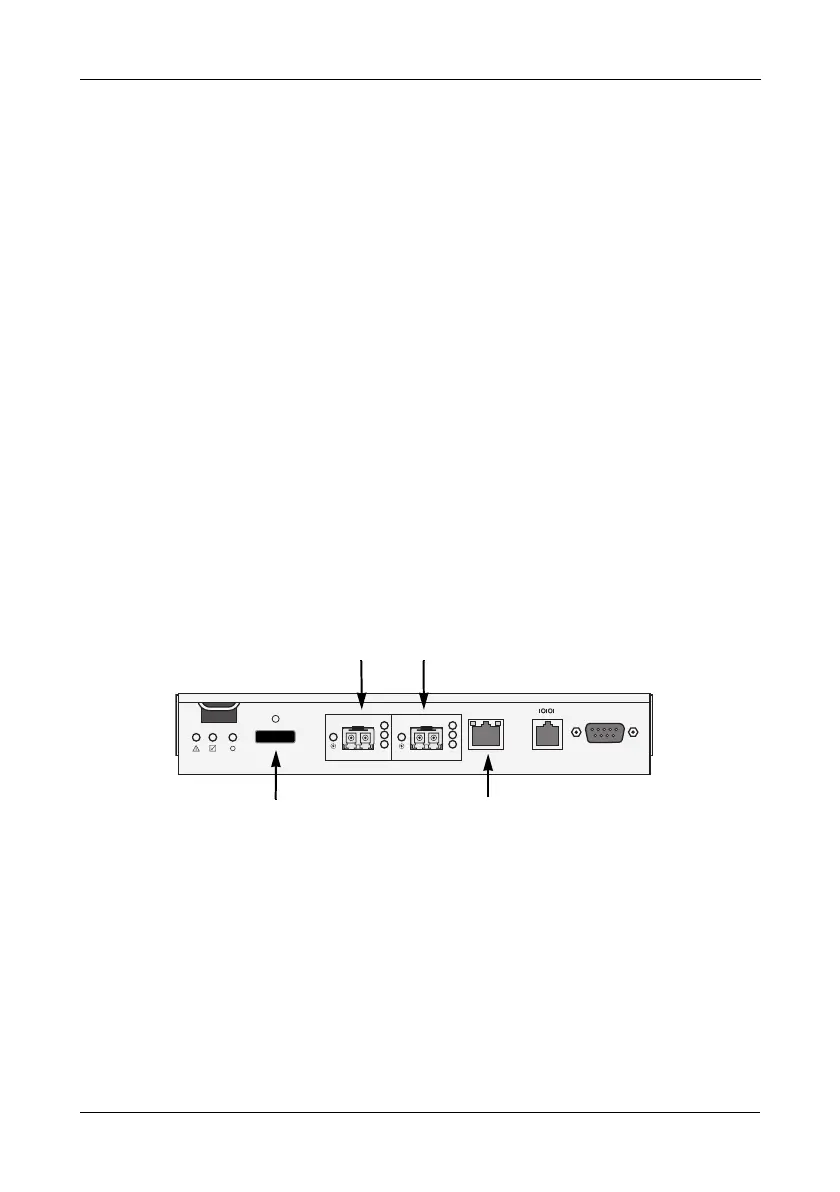

Рис. 17. Разъемы для передачи данных и управления контроллера VTrak E610f и
E310f
Настройка сети хранения данных
Для сети хранения данных необходимо следующее.
• Коммутатор Fibre Channel
• Плата Fibre Channel HBA в каждом хост$компьютере/сервере
• Сетевой коммутатор
• Плата сетевого интерфейса в каждом хост$компьютере/сервере
Для создания тракта данных выполните следующее.
Подключите один из портов данных Fibre Channel контроллера VTrak к
коммутатору Fibre Channel.
Mgmt
UPS
115200
8 N 1
FC 1 FC 2
4
2
1
Gb/s
4
2
1
Gb/s
Порт данных Fibre Channel 1
Порт расширения SAS
(для JBOD)
Порт управления
Порт данных Fibre Channel 2
